Manuel de fonctionnement et d’installation SOLIVIA 3.3 EU G3
* La valeur de la puissance CA maximale indique la puis-
sance qu’un onduleur est potentiellement en mesure
de fournir. Néanmoins, il est possible qu’une telle
puissance CA maximale ne soit pas nécessairement
atteinte.
** La plage de tensions CA et de fréquences sera pro-
grammée en fonction des exigences de chaque pays.
SPÉCIFICATION GÉNÉRALE
Nom du modèle SOLIVIA 3.3 EU G3
Rendement maximal 96,0 %
Rendement UE 94,8 %
Température de
fonctionnement
-25 ... +70 °C
Température de
stockage
-25 ... +80 °C
Humidité 0 ... 98 %
10 Annexe

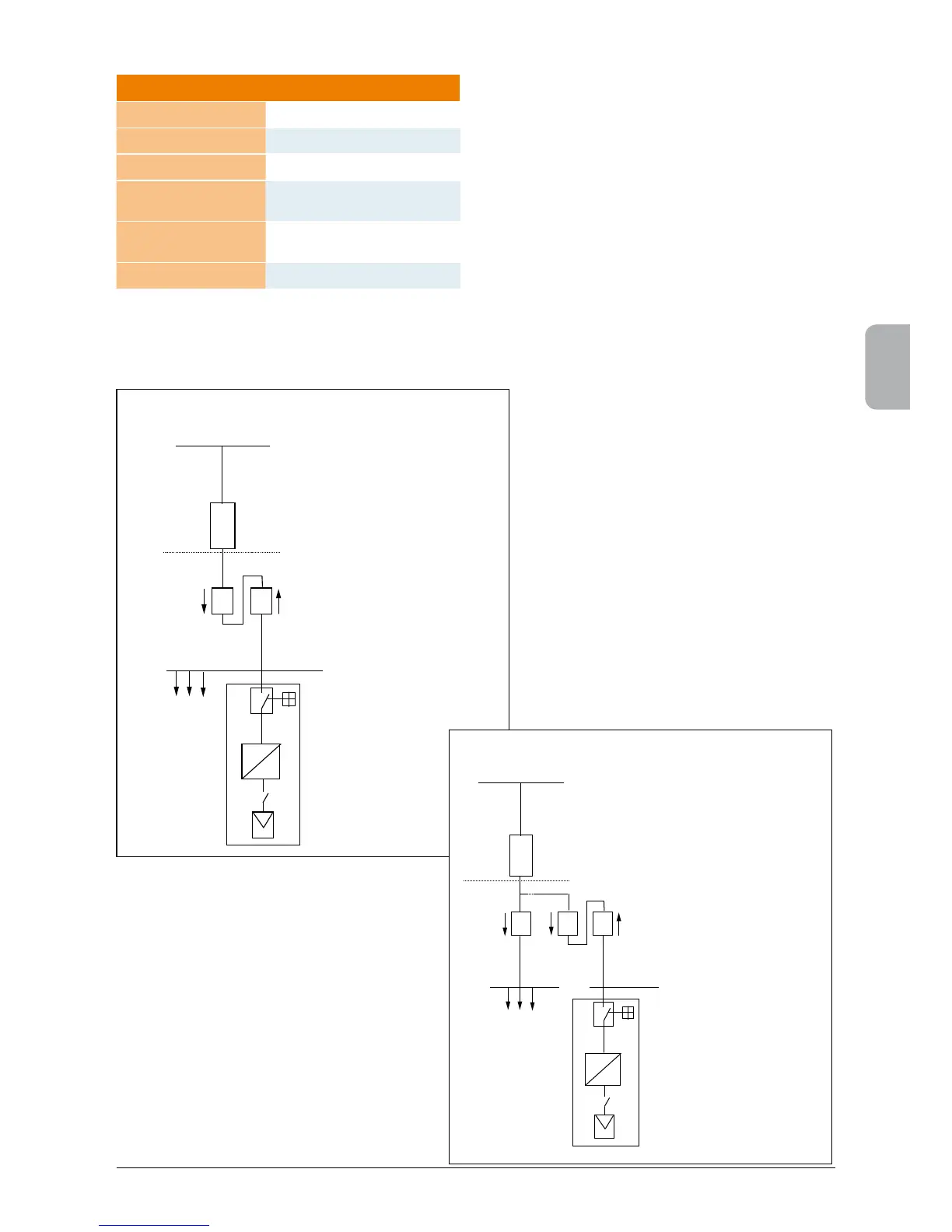

10.1 Exemples de branchement
Boîte de raccordement domestique
Câble de branchement domestique
Réseau de basse tension ~ 400 / 230 V
VNB
Client
Limite de propriété
Z
(1)
Z
(2)
Instrument de mesure
(1) Compteur de consommation d´électricité
(2) Compteur de fourniture d´électricité
Respectivement avec verrouillage
Observation: Il est également possible d’utiliser
un compteur, qui mesure les deux flux d’énergie
séparément.
=
~
~ 400 / 230 V
Dispositifs con-
sommateurs du
client
Générateur
photovoltaïque
avec onduleur
4,6 kVA maxi.
Dispositif de commande
Distributeur du circuit électrique
Protection de découplage avec un système de
surveillance de la tension et de la fréquence ainsi
qu’avec un système de mesure de l’impédance du
réseau.
Sécurité en cas de court-circuit
Sécurité en cas de surcharge
Une installation auto-productrice individuelle en mode de fonctionnement parallèle
sans possibilité de régime isolé, alimentation monophasée avec protection de
découplage .
Boîte de raccordement domestique
Câble de branchement domestique
Réseau de basse tension ~ 400 / 230 V
VNB
Client
Limite de propriété
Z
(1)
Z
(2)
Instrument de mesure
(1) Compteur de consommation d´électricité
(2) Compteur de fourniture d´électricité
Respectivement avec verrouillage
Observation: Il est également possible d’utiliser un
compteur, qui mesure les deux flux d’énergie
séparément.
(3) Compteur pour la consommation de
l’installation client
=
~
~ 400 / 230 V
Dispositifs consomma-
teurs du client
Générateur
photovoltaïque
avec onduleur
4,6 kVA maxi.
Dispositif de commande
Distributeur du circuit électrique
Protection de découplage avec un système de
surveillance de la tension et de la fréquence ainsi
qu’avec un système de mesure de l’impédance du
réseau.
Sécurité en cas de court-circuit
Sécurité en cas de surcharge
Une installation auto-productrice individuelle en mode de fonctionnement parallèle sans
possibilité de régime isolé, alimentation monophasée avec protection de découplage,
alimentation à part.
Z
(3)
