6.9 Branchement électrique et mise en service

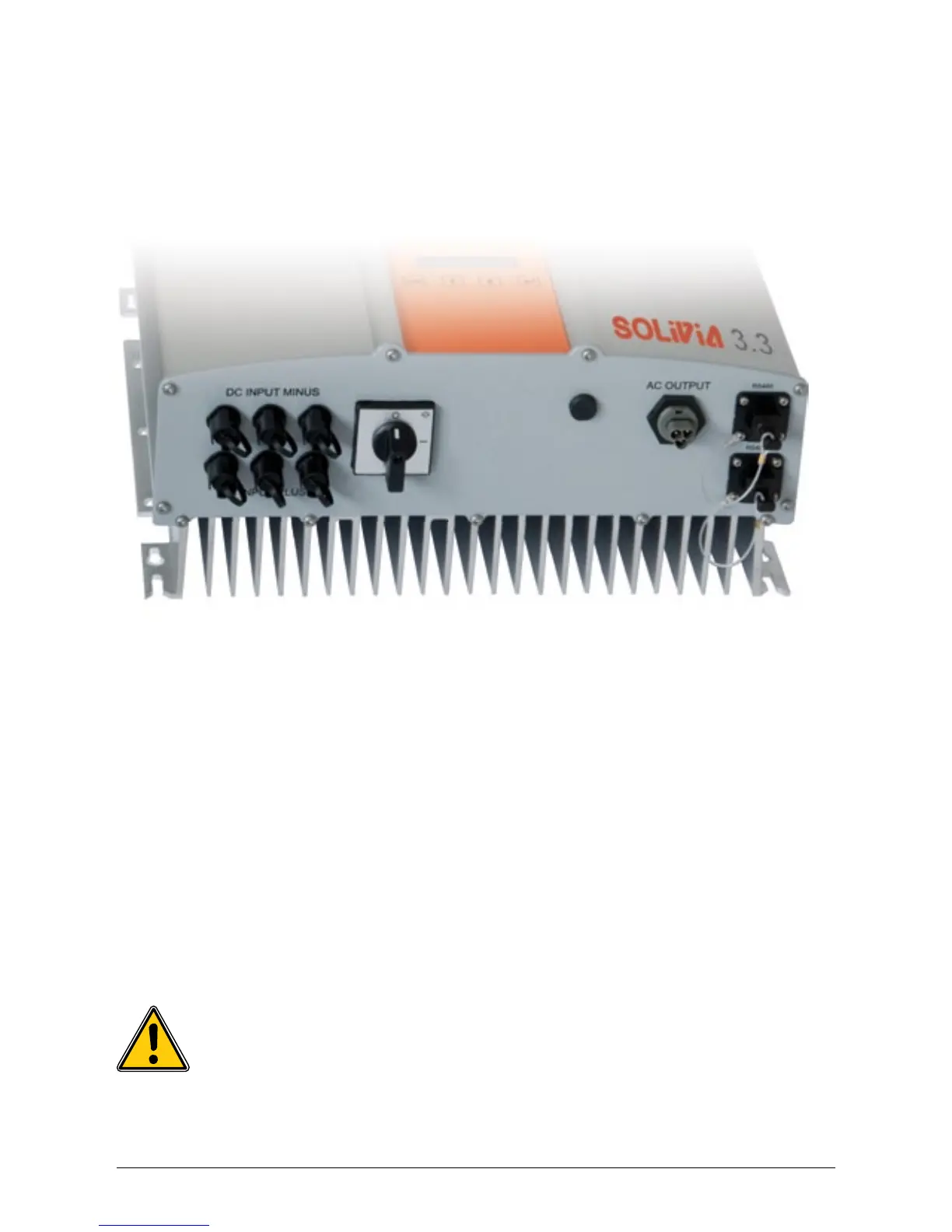

Pour ce type d’onduleur solaire, le branchement électrique est assuré par des ches installées sur
le boîtier. Il ne faut en aucun cas ouvrir l’appareil !
A n de con gurer le dispositif, veuillez suivre attentivement les procédures suivantes :
1. Fermez le sectionneur CC.
2. Raccordement CC : Connectez d’abord les strings du module PV aux connecteurs CC Tyco
Solarlok (assurez-vous que la polarité est respectée).
3. Raccordement CA : Veuillez installer le connecteur homologue CA Wieland au câble de sortie
CA puis branchez le connecteur CA à l’onduleur solaire. Assurez-vous que l’écrou manchon
soit xé de manière correcte et qu’il soit bien serré.
4. Avant la mise en marche, contrôlez encore une fois tous les câbles et toutes les connexions.
5. Ouvrez le sectionneur CC.
6. Fermez le disjoncteur de protection côté sortie en CA.
7. L’appareil ne se met en mode de démarrage que lorsque la tension PV est suf sante (UPV >
150 V).
8. En cas de nouvelle installation, l’heure et la date doivent être réglées dans le sous-menu S
(Con guration) (voir § 7.3.8).
Toutes les prises et raccordements non-occupés doivent être obstrués hermétiquement
à l’aide des joints en caoutchouc fournis.
