6.8 Schnittstellenanschluss RS485 (EIA485)
Die nicht benutzten Schnittstellen müssen immer verschlossen sein. Bei Verwendung einer Schnitt-
stelle ist nur das zu dem Schnittstellenstecker passende Gegenstück zu verwenden.
Lieferant Gegenstecker Fa. HARTING Deutschland GmbH & Co. KG (PF 2451, D - 32381 Minden;
www.harting.com)
Bestellbezeichnung: 09 45 145 1510 Cable Manager Blue IP67 Push-Pull Data Plug
09 45 145 1500 Cable Manager White IP67 Push-Pull Data Plug
-
~
-
~
-
~
-
~

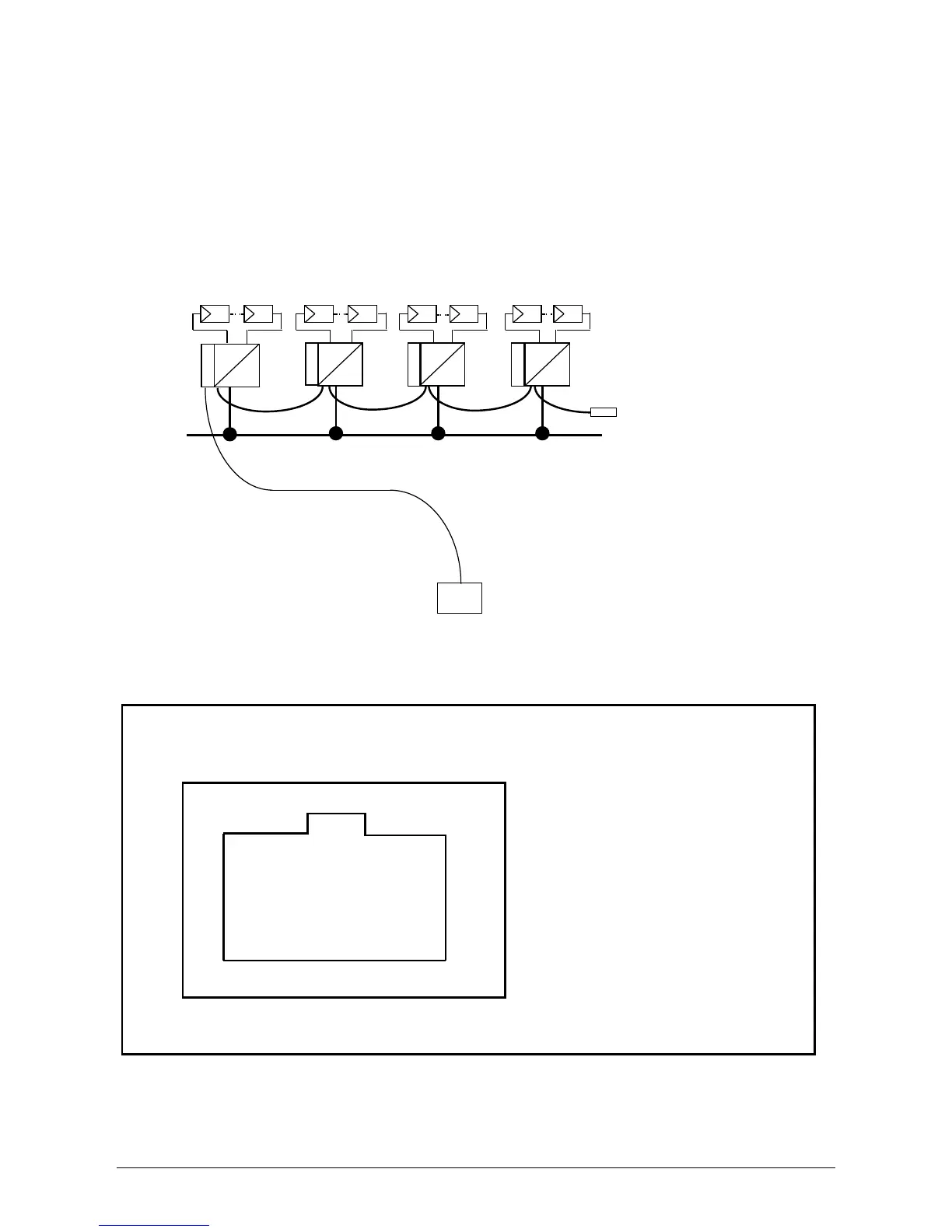

230 V - Hausverteilung
RS485 (EIA485) - Verbindung
Datenlogger
Abschlusswiderstand
RS485 (EIA485)
8
1
Pin
1 Reserviert
2 Reserviert
3 Reserviert
4 GND (RS485)
5 Reserviert
6 RX_B (RS485)
7 TX_A (RS485)
8 Reserviert
Top View
Anschlussbelegung RS485 (EIA485)
