206 Manual de instruções SOLIVIA 3.3 EU G3
6.9 Ligação eléctrica e colocação em funcionamento

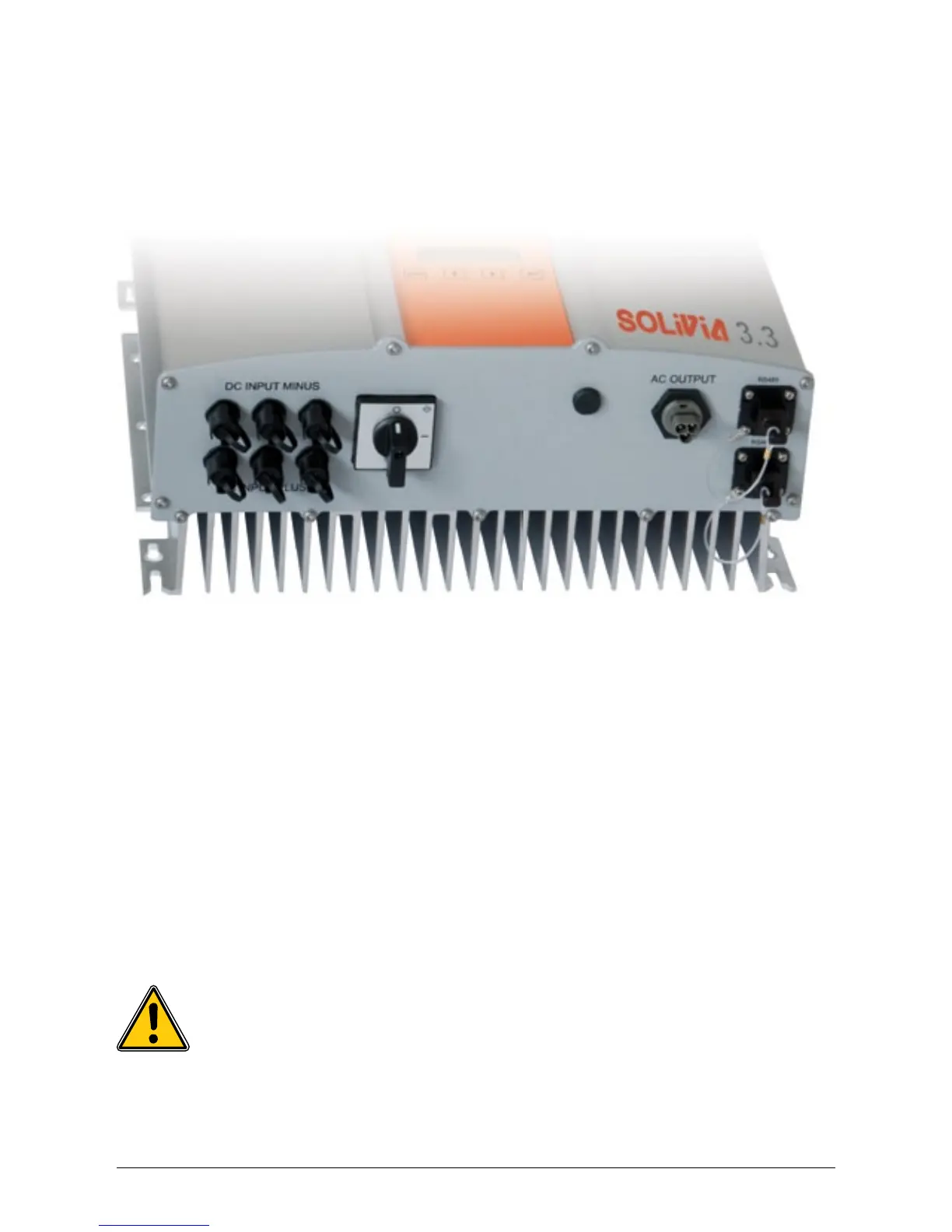

A ligação eléctrica neste inversor solar é realizada através de contactos de encaixe localizados
na caixa. O aparelho não pode ser aberto, em hipótese nenhuma!
Para montar o dispositivo, siga cuidadosamente este procedimento:
1. Desligue o seccionador CC.
2. Ligação CC: Comece por ligar os os do módulo fotovoltaico aos conectores CC Tyco Solarlok
(certi que-se que respeita a polaridade correcta).
3. Ligação CA: Instale o conector de acoplamento CC Wieland no cabo de saída CA e, em segui-
da, ligue o conector CA ao inversor solar. Certi que-se de que a porca de casquilho está cor-
rectamente xa e apertada.
4. Antes de ligar a alimentação, veri que uma vez mais todos os alimentadores e ligações.
5. Ligue o seccionador CC.
6. Feche o disjuntor no lado de saída CA.
7. Caso haja tensão fotovoltaica su ciente (UPV > 150 V), o dispositivo entra em funcionamento
de entrada.
8. Caso se trate de uma nova instalação, a hora e a data terão de ser de nidas no submenu S
(Con guração) (consulte § 7.3.8).
Todos os conectores e ligações não ocupadas devem ser fechadas com as vedações
juntamente fornecidas.
