Connexion de composants vidéo
• Pour connecter le signal vidéo, utiliser un cordon de signal vidéo de 75 Ω/ohms. Le fait d’utiliser un câble non
approprié, risque de détériorer la qualité vidéo.
• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.
• L’AVR-3803 est équipé d’une fonction pour la conversion montante de signaux vidéo.
• Le signal connecté à la borne de signal vidéo est envoyé aux bornes de sortie du moniteur S-Vidéo et
composante vidéo.
• Les bornes de sortie d’enregistrement (REC OUT) n’ont pas de fonction de conversion, il faut donc connecter
uniquement les bornes vidéo lors de l’enregistrement.
IN
VIDEO
R
L
ROUTIN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT
VIDEO
OUT
L
AUDIO
L
R
R OUT
VIDEO
OUT
L
AUDIO
L
R
R
L
R
L
R
L
R L
B
B
RL
Téléviseur ou tuner DBS
Lecteur de DVD ou lecteur de vidéo disque (VDP)
Moniteur de téléviseur
Connexion d’un téléviseur ou tuner DBS
TV ou DBS
• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du téléviseur ou tuner DBS à la prise
(jaune) TV ou DBS IN en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.
• Connecter la prise de sortie audio (AUDIO OUTPUT) du téléviseur ou tuner DBS aux prises TV
ou DBS IN en utilisant des cordons à fiche à broche.
AUDIO
VIDEO
Connexion d’un lecteur de DVD ou d’un lecteur de vidéo disque (VDP)
MONITOR OUT
• Connecter la prise d’entrée (VIDEO INPUT) du téléviseur à la
prise MONITOR OUT en utilisant un cordon à fiche
à broche coaxial vidéo de 75 Ω/ohms.
VIDEO
Remarque sur la connexion des prises d’entrée
numérique
• Seuls les signaux audio sont entrés aux prises
d’entrée numérique. Pour les détails, voir page
100.
Platine vidéo 2
Platine vidéo 1
• Il y a deux jeux de prises de lecteur vidéo (magnétoscope), donc deux lecteurs vidéo peuvent être connectés pour l’enregistrement simultané ou la copie
vidéo.

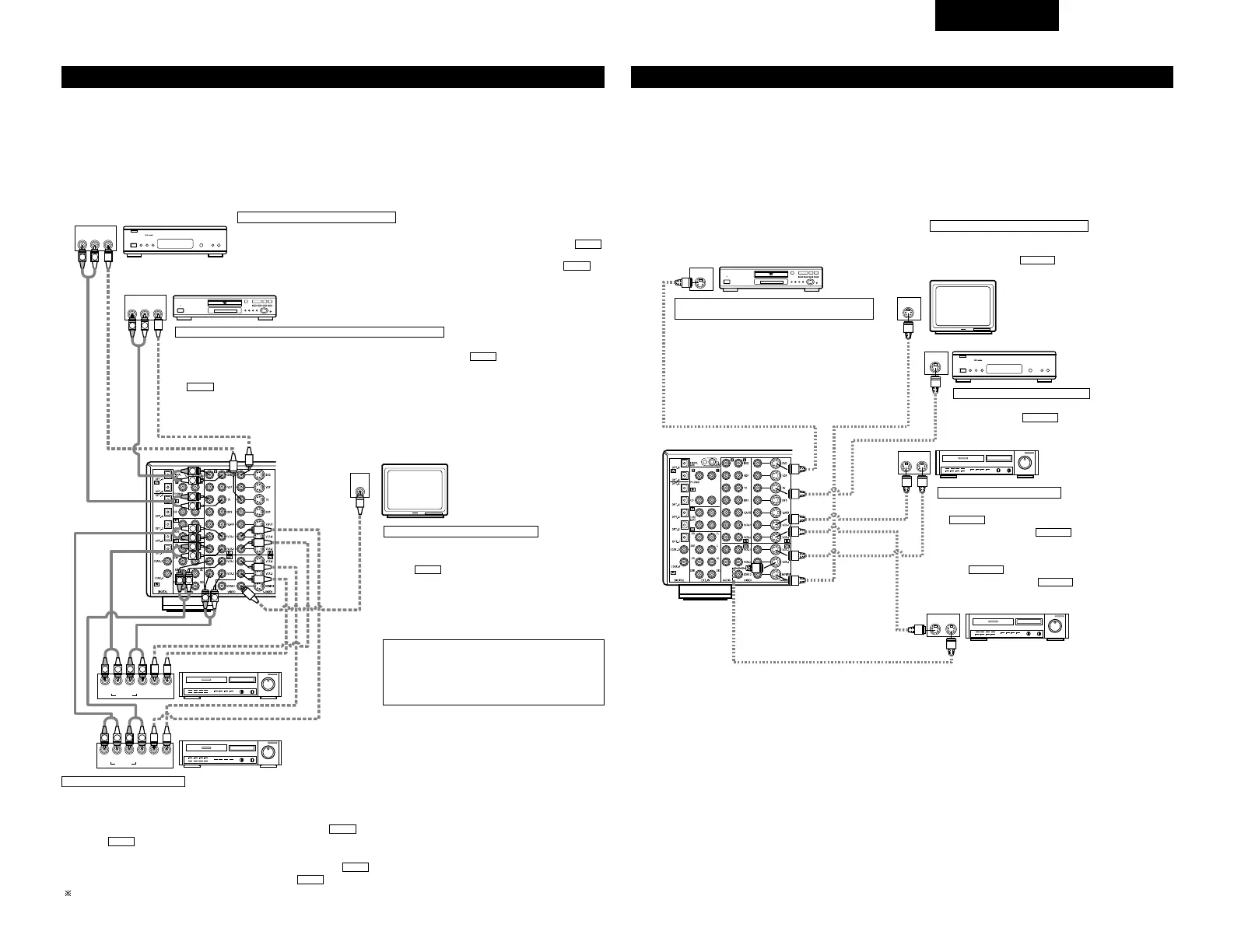

Connexions d’entrée/sortie vidéo
• Connecter la prise de sortie vidéo du lecteur vidéo (VIDEO OUT) à la prise (jaune) VCR-1 IN, et la prise d’entrée vidéo du lecteur vidéo (VIDEO IN)
à la prise (jaune) VCR-1 OUT en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.
Connexions des prises de sortie audio
• Connecter les prises de sortie audio du lecteur vidéo (AUDIO OUT) à la prise VCR-1 IN, et la prise d’entrée vidéo du lecteur vidéo (VIDEO IN) et
les prises d’entrée audio (AUDIO IN) du lecteur vidéo aux prises VCR-1 OUT en utilisant des cordons à fiche à broche.
Connecter le deuxième lecteur vidéo aux prises VCR-2 de la même façon.
AUDIO
AUDIO
VIDEO
VIDEO
Connexion des lecteurs vidéo
DVD
• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du lecteur de DVD à la prise (jaune) DVD IN en utilisant un
cordon avec fiche à broche pour câble coaxial vidéo de 75 Ω/ohms.
• Connecter les prises de sortie audio analogique (ANALOG AUDIO OUTPUT) du lecteur de vidéo disque aux prises
DVD IN en utilisant des cordons avec fiche à broche.
• Un lecteur de VDP peut être connecté aux prises VDP de la même manière.
• Il est également possible de connecter un lecteur de vidéodisque, un lecteur de DVD, un camescope vidéo, une machine
de jeux, etc. aux prises V.AUX.
AUDIO
VIDEO
IN
S-VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
OUT IN
S-VIDEO
OUT IN
S-VIDEO
B
B
Lecteur de DVD ou lecteur de vidéo disque (VDP)
Moniteur de téléviseur
Platine vidéo 2
Platine vidéo 1
Téléviseur ou tuner d’émission par satellite
Connexion d’un lecteur de DVD ou d’un lecteur de
vidéo disque (VDP)
Connexion d’un moniteur de téléviseur
Connexion des lecteurs vidéo
Connexion d’un TV ou tuner DBS
DVD
• Connecter la prise de sortie vidéo S (S-VIDEO OUTPUT) du
lecteur de DVD à la prise d’entrée de lecteur de DVD (DVD
IN) [S-VIDEO] en utilisant un cordon de connexion vidéo S.
• Un lecteur de vidéodisque peut être connecté aux prises
VDP de la même manière.
• Il est également possible de connecter un lecteur de
vidéodisque, un lecteur de DVD, un camescope vidéo, une
machine de jeux, etc. aux prises V.AUX.
MONITOR OUT
• Connecter la prise d’entrée vidéo en S (S-VIDEO INPUT) du
téléviseur à la prise MONITOR OUT en utilisant un
cordon à prise en S.
S-VIDEO
• Connecter la prise de sortie vidéo en S du téléviseur ou tuner
DBS à la prise TV ou DBS IN en utilisant un
cordon de connexion à prise en S.
S-VIDEO
• Connecter la prise de sortie en S du lecteur vidéo à la prise
VCR-1 IN et connecter la prise d’entrée en S du
lecteur vidéo à la prise VCR-1 OUT en utilisant de
cordons à prise en S.
• Connecter la prise de sortie en S du lecteur vidéo (S-OUT) à la
prise VCR-2 IN et connecter la prise d’entrée en S du
lecteur vidéo à la prise VCR-2OUT en utilisant de
cordons à prise en S.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Connexion d’un composant vidéo équipé de prises vidéo S
• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.
• Remarque à propos des prises en S
Les sélecteurs d’entrée pour les entrées en S et les entrées des prises à broches fonctionnent conjointement
l’un avec l’autre.
• L’AVR-3803 est équipé d’une fonction pour la conversion de signaux vidéo.
• Le signal connecté à la borne de signal S-Vidéo est envoyé aux bornes de sortie du moniteur composite vidéo
et composante vidéo.
• Les bornes de sortie d’enregistrement (REC OUT) n’ont pas de fonction de conversion, il faut donc connecter
uniquement les bornes S-Vidéo lors de l’enregistrement.
Connexion d’un moniteur de téléviseur
