296
SVENSKA
(
L
) (
R
)
(
L
) (
R
) (
L
) (
R
)
(
L
) (
R
)
OUTPUT
SIGNAL
DETECT
SURROUND
BACK CH
ON / STANDBY
REMOTE
SENSOR
AUTO
PCM
DTS
SIGNAL
DIGITAL
INPUT
VOLUME LEVEL
!7
!8!9@0@1@2@3@4@5@6@7@8
q w ter y u i
o!0 !1 !2 !3 !4 !5 !6
q
Strömbrytare ........................................(314, 330)
w
Hörlursuttag (PHONES)................................(316)
e
Videoväljare (VIDEO SELECT) ......................(317)
r
Surroundhögtalarindikatorer
(SURROUND SPEAKER A/B)
t
PURE DIRECT-tangent .........................(316, 330)
y
ZONE 2-tangent ...................................(318, 330)
u
MODE-tangent.....................(314, 315, 321, 323)
i
ANALOG-tangent .................................(314, 315)
o
EXT. IN-tangent ....................................(314, 315)
!0
Belysningstangent (DIMMER)......................(317)
!1
STATUS-tangent ...........................................(317)
!2
SURROUND BACK-tangent..........................(322)
!3
Surroundväljare
(SURROUND MODE)...........(315, 320~322, 324)
!4
Surroundparametertangent
(SURROUND PARAMETER) ........(320~322, 324)
!5
Väljarratt
(SELECT)..............(315, 316, 320~322, 324, 325)
!6
TONE DEFEAT-tangent.................................(316)
!7
Tonkontrolltangent
(TONE CONTROL)................................(316, 325)
!8
Huvudljudstyrkekontroll
(MASTER VOLUME).....................................(315)
!9
Huvudljudstyrkeindikator
(VOLUME LEVEL).........................................(315)
@0
Display
@1
Ingångsindikatorer (INPUT)...........................(315)
@2
SIGNAL-indikator ..........................................(315)
@3
Fjärrkontrollsensor
(REMOTE SENSOR).....................................(307)
@4
Strömindikator ..............................................(314)
@5
Funktionsväljare
(FUNCTION) ......(
314, 317, 318, 321, 323, 327, 328
)
@6
Stationsinställnings-/snabbvalstangent
(TUNING/PRESET)........................................(328)
@7
Programväljare (SOURCE)............................(314)
@8
ZONE/REC-tangent...............................(317, 318)

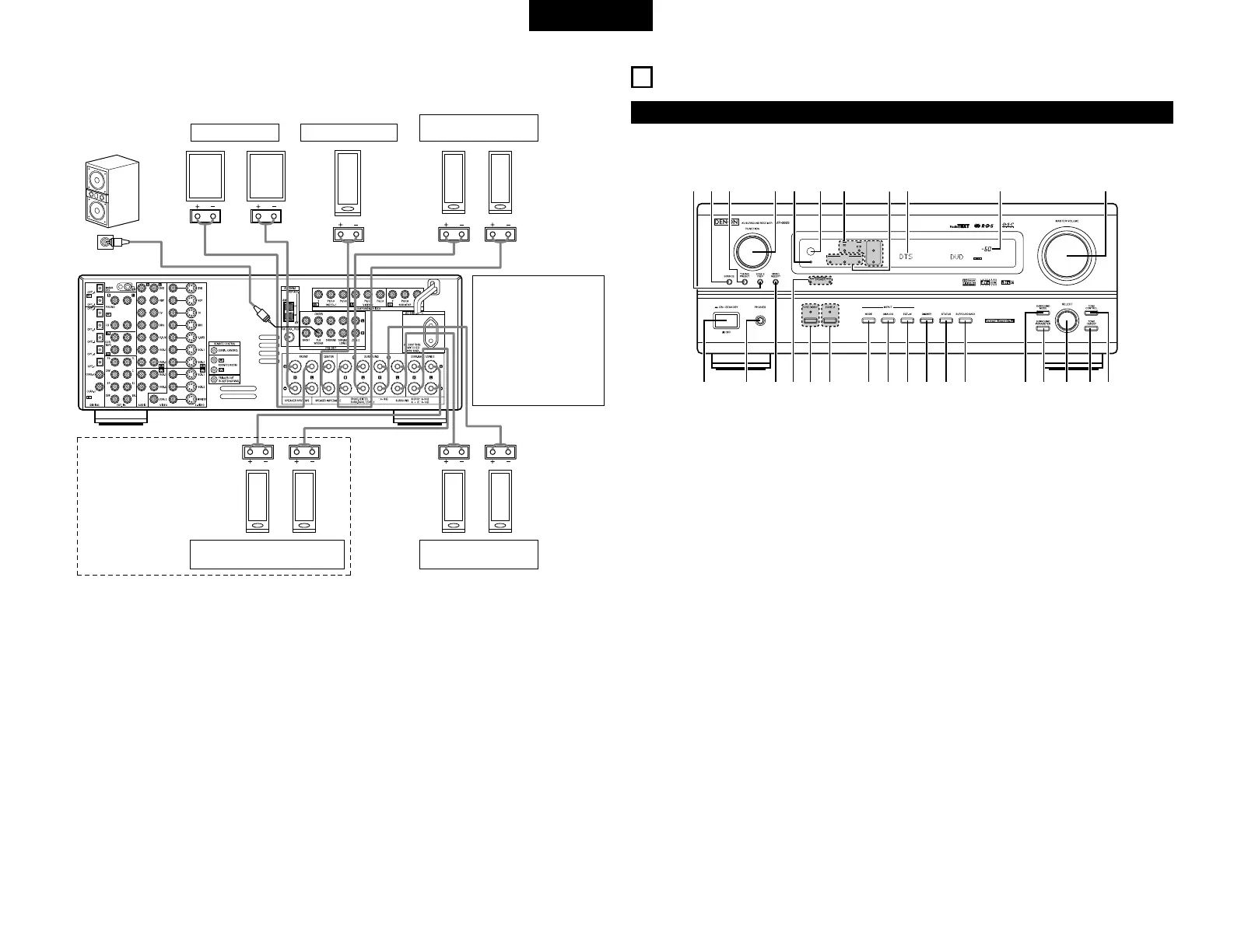

Anslutning
Se också bruksanvisningarna för övrig utrustning i samband med anslutningen.
Utgång för subwoofer
med inbyggd
förstärkare (aktiv
subwoofer) m m.
SURROUNDHÖGTALARE
(A)
CENTERHÖGTALAREFRONTÖGTALARE
Observera vid
högtalaranslutningen
Om en högtalare pla-
ceras för nära en TV eller
en videoskärm kan
färgerna på skärmen
förvrängas av högtal-
arens magnetfält. Flytta
högtalaren så att effekten
försvinner om detta skulle
hända.
SURROUNDHÖGTALARE
(B)
SURROUND BACK-/ZONE 2-
HÖGTALARE
OBSERVERA:
Om den bakre surroundkanalen
används endast med en
högtalare, skall den anslutas till
SURR. BACK L CH.
Det krävs en ändring av
inställningarna för att använda
denna högtalare i ZONE 2-läget.
Se sid 303.
Frontpanelen
6
DE OLIKA DELARNA OCH DERAS FUNKTIONER
Mer information om respektive delar och reglage finns på sidorna inom parentes ( ).
