Denon AVR-3803 Operating Instruction

248
NEDERLANDS
(
L
) (
R
)
(
L
) (
R
) (
L
) (
R
)
(
L
) (
R
)
OUTPUT
SIGNAL
DETECT
SURROUND
BACK CH
ON / STANDBY
REMOTE
SENSOR
AUTO
PCM
DTS
SIGNAL
DIGITAL
INPUT
VOLUME LEVEL
!7
!8!9@0@1@2@3@4@5@6@7@8
q w ter y u i
o!0 !1 !2 !3 !4 !5 !6
q
Netschakelaar (POWER) ......................(266, 282)
w
Hoofdtelefoonaansluiting (PHONES)............(268)
e
VIDEO SELECT-toets....................................(269)
r
Surround-luidsprekersysteem indicators
(SURROUND SPEAKER A/B)
t
PURE DIRECT-toets .............................(268, 282)
y
ZONE 2-toets .......................................(270, 282)
u
MODE-toets.........................(266, 267, 273, 275)
i
ANALOG-toets .....................................(266, 267)
o
EXT. IN-toets ........................................(266, 267)
!0
DIMMER-toets .............................................(269)
!1
STATUS-toets ...............................................(269)
!2
SURROUND BACK-toets..............................(274)
!3
Surround-functietoets
(SURROUND MODE)...........(267, 272~274, 276)
!4
SURROUND PARAMETER-toets
....(272~274, 276)
!5
Keuzeknop (SELECT)....(267, 268, 272~274, 276, 277)
!6
TONE DEFEAT-toets.....................................(268)
!7
Klankkleurtoets (TONE CONTROL)......(268, 277)
!8
Hoofdvolumeregelaar (MASTER VOLUME) .....(267)
!9
Hoofdvolume-indicator (VOLUME LEVEL) ...(267)
@0
Display
@1
Ingangsindicators (INPUT)............................(267)
@2
Signaalindicator (SIGNAL).............................(267)
@3
Sensor voor de afstandsbediening
(REMOTE SENSOR).....................................(259)
@4
Netspanningsindicator..................................(266)
@5
Functieknop (FUNCTION)
.....................(266, 269, 270, 273, 275, 279, 280)
@6
Afstem-/voorkeuzezender-toets
(TUNING/PRESET)........................................(280)
@7
Bronkeuzeschakelaar (SOURCE)..................(266)
@8
ZONE 2/REC-toets ...............................(269, 270)

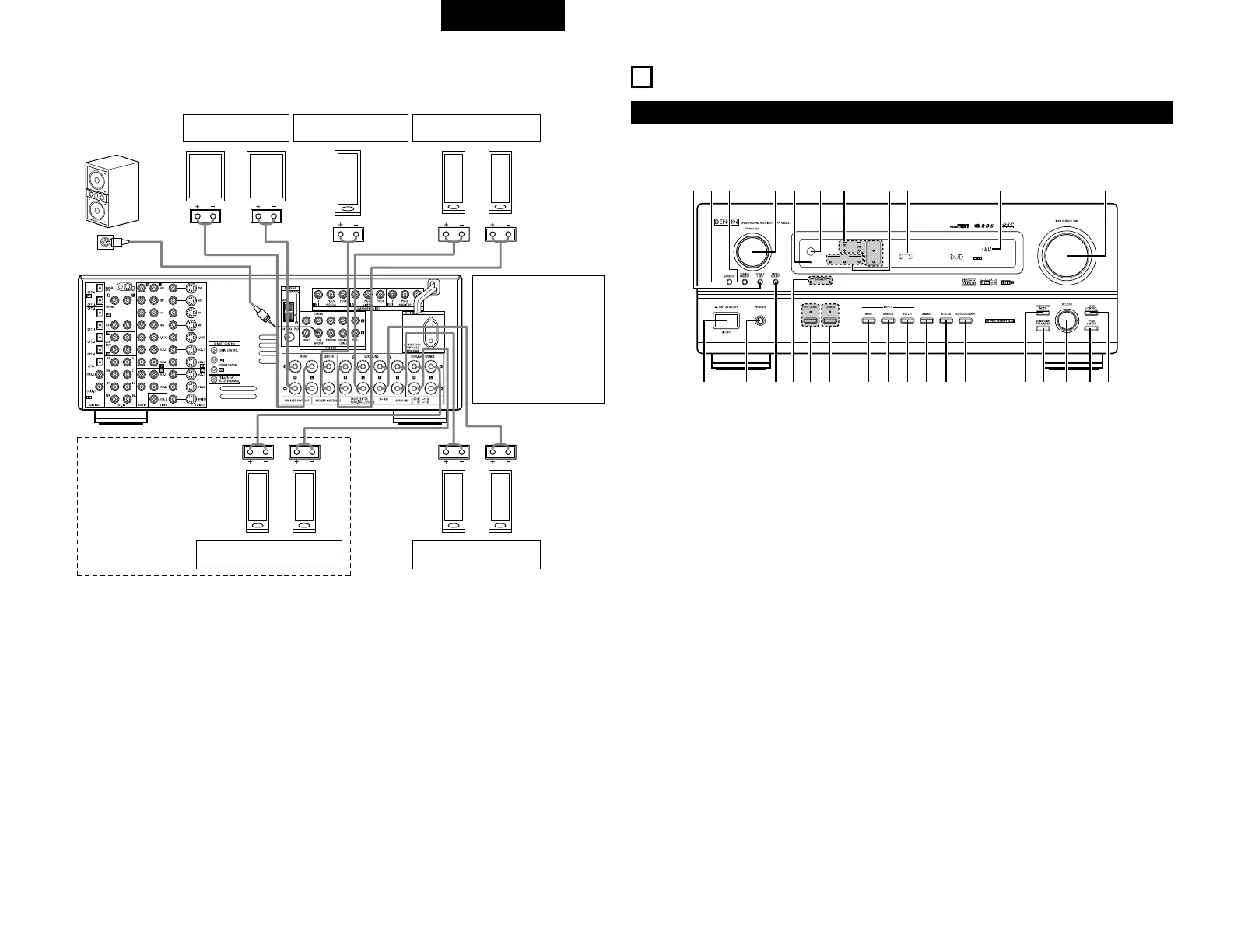

Aansluitingen
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
Aansluiting voor
subwoofer met
ingebouwde
versterker
(superwoofer), enz.
SURROUNDLUIDSPREKER-
SYSTEMEN (A)
MIDDENLUIDSPREKER-
SYSTEEM
VOORLUIDSPREKER-
SYSTEMEN
• Voorzorgsmaatregelen bij
het aansluiten van
luidsprekers
Als een luidspreker dicht bij
een TV of een beeldscherm
wordt geplaatst, is het
mogelijk dat de kleuren op
het scherm worden
gestoord door de magneet
van de luidspreker. In dit
geval moet u de luidspreker
verplaatsen tot dit effect
zich niet meer voordoet.
SURROUNDLUIDSPREKER-
SYSTEMEN (B)
SURROUND ACHTER/ZONE 2
LUIDSPREKERSYSTEMEN
OPMERKINGEN:
• Om Surround achter met één
luidspreker te gebruiken, sluit u
de luidspreker aan op SURR.
ACHTER L KAN.
• U moet de instellingen wijzigen
om deze luidspreker te gebruiken
voor ZONE 2.
Zie bladzijde 255.
Voorpaneel
6
BENAMING VAN ONDERDELEN EN FUNCTIES
• Voor details over de functies van deze onderdelen, zie de tussen haakjes vermelde bladzijden ( ).

Denon AVR-3803 Specifications

General

Channels	7.1
Dolby Digital	Yes
DTS	Yes
Component Video Inputs	3
S-Video Inputs	7
Digital Audio Inputs	5 (3 Optical, 2 Coaxial)
Analog Audio Inputs	9
Type	AV Receiver
THD	0.05%
Input Sensitivity	200 mV
Signal to Noise Ratio	100 dB
Frequency Response	10 Hz - 100 kHz
Digital Inputs	5 (3 Optical, 2 Coaxial)
Weight	33.1 lbs
Amplifier Channels	7
Signal-to-Noise Ratio	100 dB
Surround Sound Modes	Dolby Digital, DTS, Dolby Pro Logic II
Power Output	110W per channel (8 ohms, 20Hz-20kHz, 0.05% THD)
Video Inputs	S-Video, Component
Input Sensitivity/Impedance	200 mV / 47 kOhm
Video Inputs/Outputs	S-Video, Component
Dimensions (W x H x D)	17.1 x 6.6 x 16.9 inches
