56
DEUTSCH

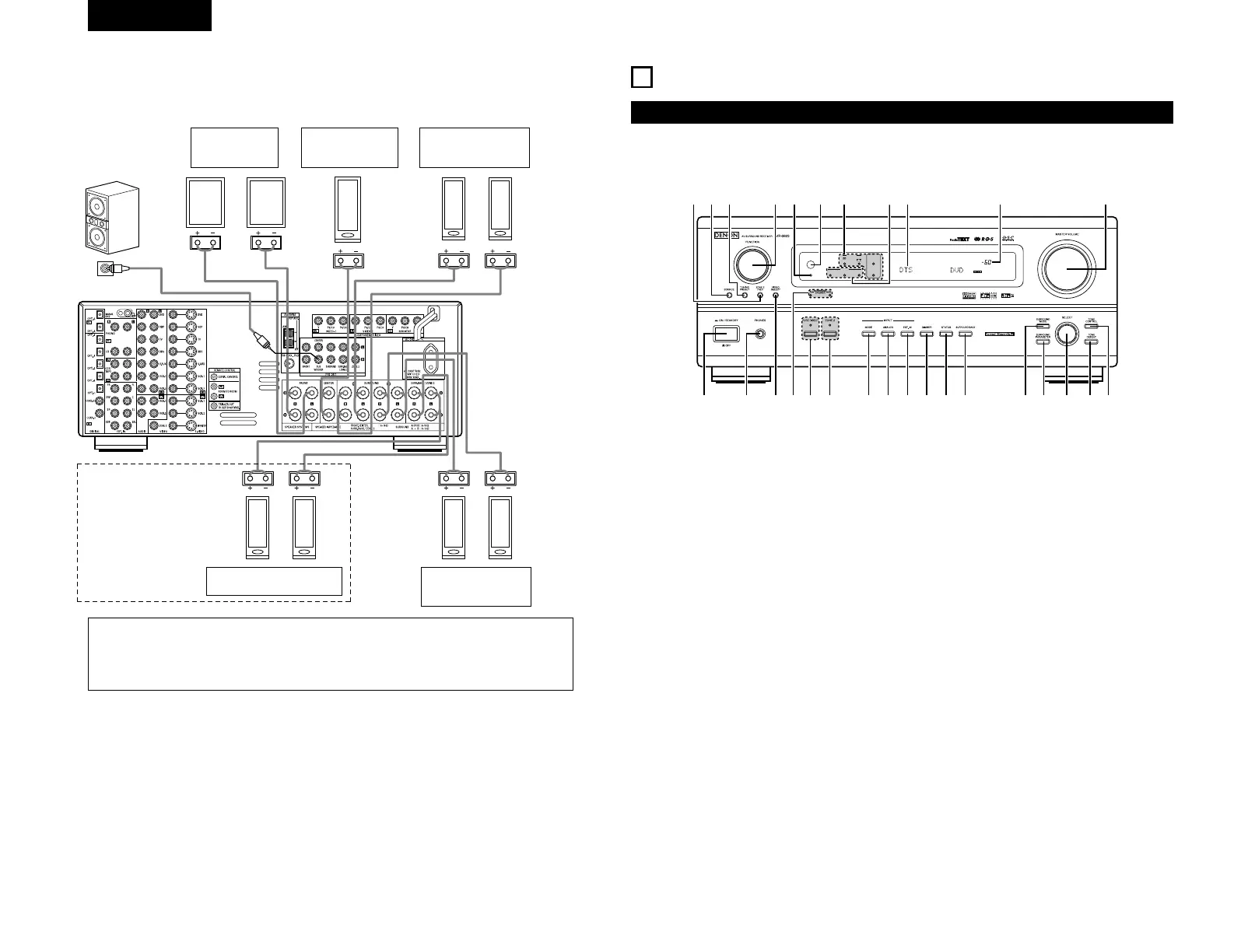

Anschlüsse
Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
(
L
) (
R
)
(
L
) (
R
) (
L
) (
R
)
(
L
) (
R
)
Anschlußbuchse für
einen Subwoofer mit
eingebautem
Verstärker (Super-
Tieftöner) usw.
SURROUND-
LAUTSPRECHER-
SYSTEME (A)
MITTELLAUT-
SPRECHER-
SYSTEM
FRONTLAUT-
SPRECHER-
SYSTEME
SURROUND-
LAUTSPRECHER-
SYSTEME (B)
SURROUND BACK/ZONE 2
LAUTSPRECHERSYSTEME
HINWEISE:
Um mit einem Lautsprecher
Surround back nutzen zu
können, müssen Sie den
Lautsprecher an SURR. BACK L
CH anschließen.
Die Einstellungen müssen
geändert werden, um diesen
Lautsprecher für ZONE 2
anwenden zu können.
Siehe Seite 63.
OUTPUT
SIGNAL
DETECT
SURROUND
BACK CH
ON / STANDBY
REMOTE
SENSOR
AUTO
PCM
DTS
SIGNAL
DIGITAL
INPUT
VOLUME LEVEL
!7
!8!9@0@1@2@3@4@5@6@7@8
q w ter y u i
o!0 !1 !2 !3 !4 !5 !6
Vorderseite
6
BEZEICHNUNG DER TEILE UND DEREN FUNKTIONEN
Einzelheiten zu den Funktionen der einzelnen Bauteile finden Sie auf den in Klammern ( ) angegebenen
Seiten.
q
Betriebsschalter .......................................(74, 90)
w
Kopfhörerbuchse (PHONES) ..........................(76)
e
Video-Wahltaste (VIDEO SELECT) .................(77)
r
Surround-Lautsprechersystem-Anzeigen
(SURROUND SPEAKER A/B)
t
PURE DIRECT-Taste .................................(76, 90)
y
ZONE 2-Taste ...........................................(78, 90)
u
MODE-Taste.................................(74, 75, 81, 83)
i
ANALOG-Taste .........................................(74, 75)
o
EXT. IN-Taste ............................................(74, 75)
!0
DIMMER-Taste ...............................................(77)
!1
STATUS-Taste .................................................(77)
!2
SURROUND BACK-Taste ...............................(82)
!3
SURROUND MODE-Taste ...........(75, 80~82, 84)
!4
SURROUND PARAMETER-Taste.......(80~82, 84)
!5
Wahlknopf (SELECT) .......(75, 76, 80~82, 84, 85)
!6
TONE DEFEAT-Taste.......................................(76)
!7
TONE CONTROL-Taste ............................(76, 85)
!8
Hauptlautstärke-Regler (MASTER VOLUME)
....(75)
!9
Hauptlautstärke-Anzeige (VOLUME LEVEL)
......(75)
@0
Display
@1
Eingangsmodus-Anzeigen (INPUT).................(75)
@2
SIGNAL-Anzeige.............................................(75)
@3
Fernbedienungssensor
(REMOTE SENSOR).......................................(67)
@4
Netzanzeige....................................................(74)
@5
Funktionsknopf
(FUNCTION)...............(74, 77, 78, 81, 83, 87, 88)
@6
Abstimm-/Senderspeichertaste
(TUNING PRESET)..........................................(88)
@7
Tonquellen-Wahltaste (SOURCE) ...................(74)
@8
ZONE 2/REC-Taste ...................................(77, 78)
Vorsichtsmaßnahmen beim Anschluß der Lautsprecher
Wenn ein Lautsprecher in der Nähe eines Fernsehgerätes oder Video-Monitors aufgestellt
wird, können durch den Lautsprechermagnetismus Farbstörungen auf dem Bildschirm
auftreten. Stellen Sie den Lautsprecher in einem derartigen Fall in größerer Entfernung auf,
damit dieser Effekt nicht mehr auftritt.
