149
ITALIANO

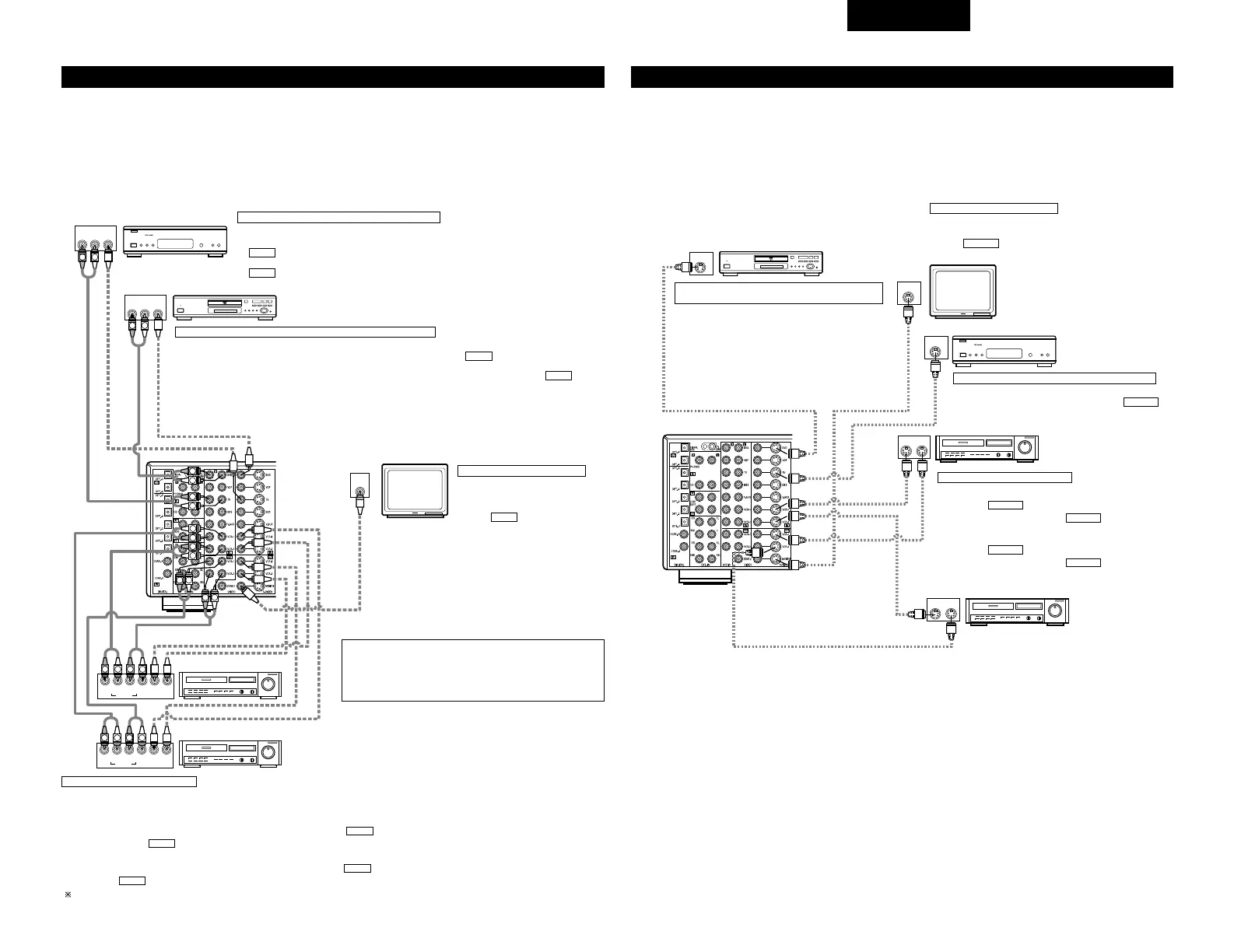

Collegamento dei componenti video
Per collegare il segnale video, usate un cavo di connessione per segnali video da 75 /ohm. Se si usa un cavo
errato la qualità del video potrebbe diminuire.
Quando effettuate i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
Il modello AVR-3803 dispone di una funzione per la conversione dei segnali video.
Il segnale relativo al terminale del segnale video viene inviato al video S e dal monitor ai terminali.
I terminali di registrazione (REC OUT) non presentano funzioni di conversione, quindi collegate solo i terminali
video durate la registrazione.
IN
VIDEO
R
L
ROUTIN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT
VIDEO
OUT
L
AUDIO
L
R
R OUT
VIDEO
OUT
L
AUDIO
L
R
R
L
R
L
R
L
R L
B
B
RL
TV o sintonizzatore DBS
Lettore DVD o lettore di videodischi (VDP), ecc,
Monitor TV
Collegamento di un televisore o sintonizzatore DBS
TV o DBS
Collegate la presa di uscita video (VIDEO OUTPUT) del televisore o del sintonizzatore DBS alla presa
(
gialla) TV o DBS IN usando un cavo video coassiale da 75 /ohm dalla spina più.
Collegate le prese di uscita audio (AUDIO OUTPUT) del televisore o del sintonizzatore DBS alle prese
TV o DBS IN usando dei cavi dalla spina più.
AUDIO
VIDEO
Collegamento di un lettore DVD o di un lettore di videodischi (VDP)
MONITOR OUT
• Collegate la presa di ingresso video
(VIDEO INPUT) del televisore alla
presa MONITOR OUT
usando un cavo video coassiale da 75
/ohm dalla spina più.
VIDEO
Nota sul collegamento delle prese di ingresso digitale
Solo i segnali audio vengono inviati alle prese di ingresso
digitale. Per maggiori dettagli, fate riferimento alla pagina
148.
Videoregistratore 2
Videoregistratore 1
DVD
Collegate la presa di uscita video (VIDEO OUTPUT) del lettore di DVD alla presa (gialla) DVD IN usando un cavo
video coassiale da 75 /ohm dalla spina più.
Collegate le prese di uscita audio analogica del lettore di DVD (ANALOG AUDIO OUTPUT) alle prese DVD IN
usando dei cavi dalla spina più.
Un lettore VDP può essere collegato alle prese VDP nella stessa maniera.
Si può anche collegare un lettore di videodischi, un lettore DVD, una videocamera, un apparecchio per videogiochi, ecc.
alle prese V.AUX.
AUDIO
VIDEO
IN
S-VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
OUT IN
S-VIDEO
OUT IN
S-VIDEO
B
B
Lettore DVD o lettore di videodischi (VDP)
Monitor TV
Videoregistratore 2
Videoregistratore 1
Sintonizzatore televisivo o
sintonizzatore per trasmissioni
via satellite
Collegamento di un lettore DVD o di un lettore di
videodischi (VDP)
Collegamento di un monitor TV
Collegamento di videoregistratori
Collegamento di un televisore o sintonizzatore DBS
DVD
Collegate la presa di uscita S-Video del lettore DVD alla
presa S-VIDEO DVD IN usando il cavo di connessione S-
Video.
Un VDP può essere collegato alle prese VDP nella stessa
maniera.
Si può anche collegare un lettore di videodischi, un lettore
DVD, una videocamera, un apparecchio per videogiochi,
ecc. alle prese V.AUX.
MONITOR OUT
Collegate l'ingresso S-Video del televisore (S-VIDEO INPUT) alla
presa MONITOR OUT usando un cavo di connessione
con una spina S.
S-VIDEO
Collegate la presa di uscita S-video (S-VIDEO OUTPUT) del
televisore o del sintonizzatore DBS alla presa TV
o DBS IN usando un cavo di connessione S-video.
S-VIDEO
Collegate la presa di uscita S-video (S-OUT) del videoregistratore
alla presa VCR-1 IN e la presa di ingresso S del
videoregistratore (S-IN) alla presa VCR-1 OUT usando
dei cavi di connessione S-video.
Collegate la presa di uscita S-video (S-OUT) del videoregistratore
alla presa VCR-2 IN e la presa di ingresso S del
videoregistratore (S-IN) alla presa VCR-2 OUT usando
dei cavi di connessione S-video.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Collegamento dei componenti video dotati di prese S-Video
Per effettuare i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
Nota sulle prese di ingresso S
I selettori di ingresso per gli ingressi S e video funzionano insieme.
Il modello AVR-3803 dispone di una funzione per la conversione dei segnali video.
Il segnale relativo al terminale del segnale video S viene inviato al video composto e dal monitor ai terminali.
I terminali di registrazione (REC OUT) non presentano funzioni di conversione, quindi collegate solo i terminali
video S durate la registrazione.
Collegamento di un monitor TV
Ci sono due paia di prese per videoregistratori (VCR), per cui è possibile collegare due videoregistratori per registrazioni simultanee e per copiature di
videocassette
Collegamento dellingresso e delluscita video:
Collegate la presa di uscita video (VIDEO OUT) del videoregistratore alla presa (gialla) VCR-1 IN e la presa di ingresso video del videoregistratore
(VIDEO IN) alla presa (gialla) VCR-1 OUT usando dei cavi video da 75/ohm.
Collegamento dellingresso e delluscita audio:
Collegate la presa di uscita audio (AUDIO OUT) del videoregistratore alla presa VCR-1 IN e la presa di ingresso audio del videoregistratore (AUDIO
IN) alla presa VCR-1 OUT usando dei cavi video.
Collegate il secondo videoregistratore alle prese VCR-2 nello stesso modo.
AUDIO
AUDIO
VIDEO
VIDEO
Collegamento di videoregistratori
