Denon AVR-3803 Operating Instruction

245
NEDERLANDS

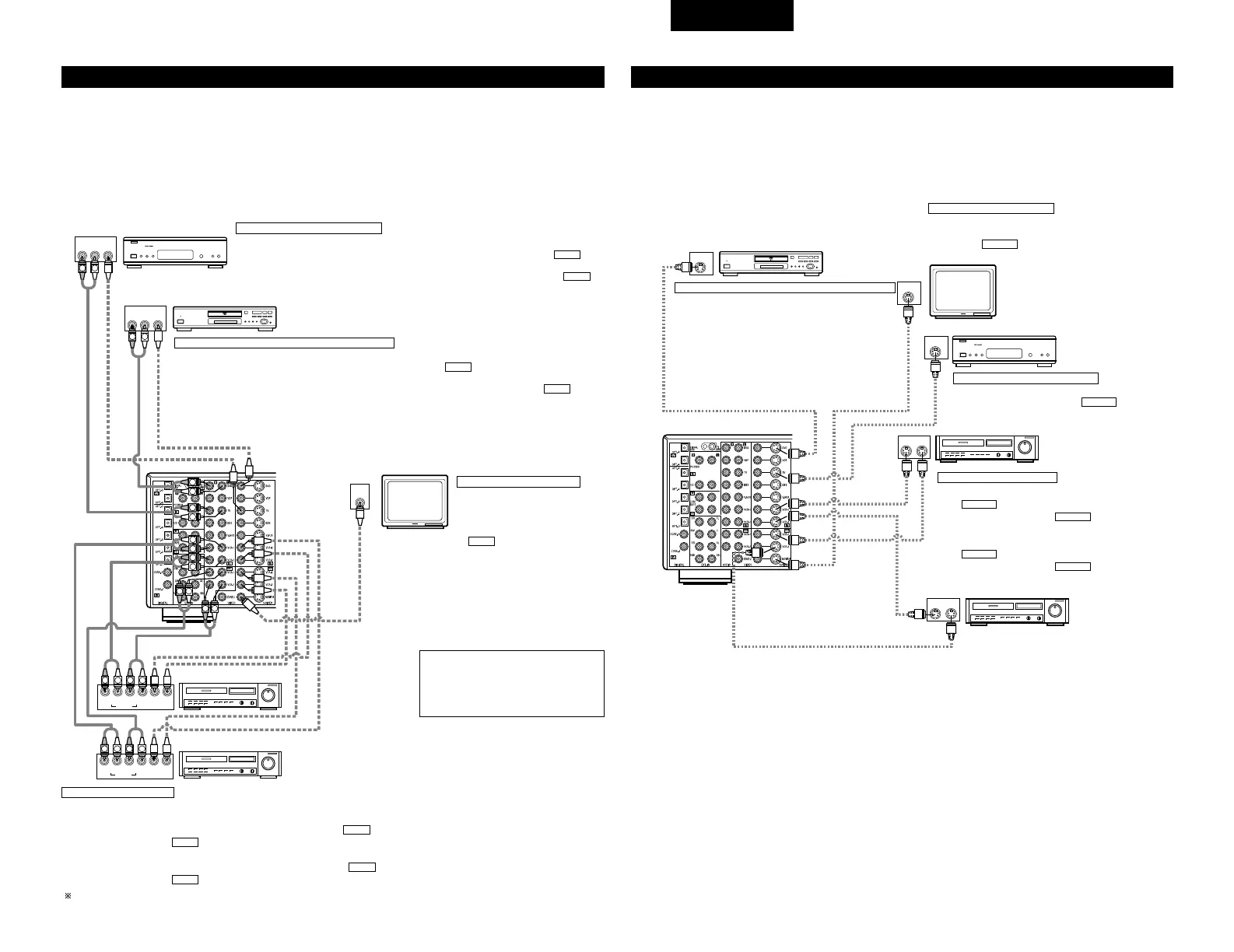

Aansluiten van de videocomponenten
• Gebruik voor het aansluiten van het videosignaal een videosignaalkabel van 75 Ω/ohm. De beeldkwaliteit kan
door gebruik van de verkeerde kabel verslechteren.
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
• De AVR-3803 is uitgerust met een functie voor het opwaarts converteren van videosignalen.
• Het signaal dat is aangesloten op de videosignaalaansluiting wordt uitgevoerd naar de S-video- en
componentvideo- monitoruitgangsaansluitingen.
• De opname-uitgangsaansluitingen (REC OUT) hebben geen conversiefunctie. Sluit bij het opnemen dus enkel
de videoaansluitingen aan.
IN
VIDEO
R
L
ROUTIN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT
VIDEO
OUT
L
AUDIO
L
R
R OUT
VIDEO
OUT
L
AUDIO
L
R
R
L
R
L
R
L
R L
B
B
RL
IN
S-VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
OUT IN
S-VIDEO
OUT IN
S-VIDEO
B
B
TV of DBS-tuner
DVD-speler of videodisc-speler (VDP), enz.
Monitor-TV
Aansluiten van een TV
of
DBS-tuner
TV of DBS
• Sluit de video-uitgangsaansluiting (VIDEO OUTPUT) van de TV of de DBS-tuner aan op de (geel)
TV of DBS IN-aansluiting met behulp van een coaxiaal penstekker-videosnoer van 75 Ω/ohm.
• Sluit de audio-uitgangsaansluitingen (AUDIO OUTPUT) van de TV of de DBS-tuner aan op de TV
of DBS IN-aansluitingen met behulp van penstekkersnoeren.
AUDIO
VIDEO
Aansluiten van een DVD-speler of videodisc-speler (VDP)
MONITOR OUT
• Sluit de video-
ingangsaansluiting (VIDEO
INPUT) van de TV aan op de
MONITOR OUT-
aansluiting met behulp van een
coaxiaal penstekker-videosnoer
van 75 Ω/ohm.
VIDEO
Opmerking betreffende het aansluiten
van de digitale ingangsaansluitingen
• Via de digitale ingangsaansluitingen
worden uitsluitend audiosignalen
ingevoerd. Zie 244.
Videodeck 2
Videodeck 1
• Er zijn twee sets videodeckaansluitingen (VCR). U kan dus twee videodecks aansluiten voor simultane opname of voor het kopiëren van videobanden.
Video-ingangs-/uitgangsaansluitingen:
• Sluit de video-uitgangsaansluiting (VIDEO OUT) van het videodeck aan op de (geel) VCR-1 IN-aansluiting en de video-ingangsaansluiting (VIDEO
IN) van het videodeck op de (geel) VCR-1 OUT-aansluiting met behulp van coaxiale penstekker-videosnoeren van 75 Ω/ohm.
Aansluiten van de audio-uitgangsaansluitingen
• Sluit de audio-uitgangsaansluitingen (AUDIO OUT) van het videodeck aan op de VCR-1 IN-aansluitingen en de audio-ingangsaansluitingen (AUDIO
IN) van het videodeck op de VCR-1 OUT-aansluitingen met behulp van penstekkersnoeren.
Sluit het tweede videodeck op dezelfde manier aan op de VCR-2-aansluitingen.
AUDIO
AUDIO
VIDEO
VIDEO
Aansluiten van videodecks
DVD
• Sluit de video-uitgangsaansluiting (VIDEO OUTPUT) van de
DVD-speler aan op de (geel) DVD IN-aansluiting met behulp van
een coaxiaal penstekker-videosnoer van 75 Ω/ohm.
• Sluit de analoge audio-uitgangsaansluitingen (ANALOG AUDIO OUTPUT) van de videodiscspeler aan op de DVD IN-
aansluiting met behulp van penstekkersnoeren.
• Op dezelfde manier kan een VDP-speler worden aangesloten op de VDP-aansluitingen.
• Het is ook mogelijk om een videodiscspeler, DVD-speler, camcorder, spelconsole, enz. aan te sluiten op de V.AUX-aansluitingen.
AUDIO
VIDEO
Aansluiten van een monitor-TV
DVD-speler of videodisc-speler (VDP).
Monitor-TV
Videodeck 2
Videodeck 1
TV of satelliet-tuner
Aansluiten van een DVD-speler of videodisc-speler (VDP)
Aansluiten van een monitor-TV
Aansluiten van de videodecks
Aansluiten van een TV
of
DBS-tuner
DVD
• Sluit het S-Video-uitgangsaansluitpunt van de DVD-speler
aan op het S-VIDEO DVD IN-aansluitpunt met een S-
Videosnoer.
• Op dezelfde manier kan een VDP-speler worden
aangesloten op de VDP-aansluitingen.
• Het is ook mogelijk om een videodiscspeler, DVD-speler,
camcorder, spelconsole, enz. aan te sluiten op de V.AUX-
aansluitingen.
MONITOR OUT
• Sluit het S-Video-ingangsaansluitpunt (S-VIDEO INPUT) van de TV
aan op het MONITOR OUT-aansluitpunt met een S-
Videosnoer.
S-VIDEO
• Sluit de S-video-uitgangsaansluiting (S-VIDEO OUTPUT) van
de TV of de DBS-tuner aan op de TV of DBS IN-
aansluiting met behulp van een S-aansluitsnoer.
S-VIDEO
• Sluit de S-uitgangsaansluiting (S-OUT) van het videodeck aan op
de VCR-1 IN-aansluiting en de S-ingangsaansluiting
(S-IN) van het videodeck op de VCR-1 OUT-aansluiting
met behulp van S-aansluitsnoeren.
• Sluit de S-uitgangsaansluiting (S-OUT) van het videodeck aan op
de VCR-2 IN-aansluiting en de S-ingangsaansluiting
(S-IN) van het videodeck op de VCR-2 OUT-aansluiting
met behulp van S-aansluitsnoeren.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Aansluiten van een videocomponent uitgerust met S-video-aansluitingen
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
• Opmerking i.v.m. de S-ingangsaansluitingen
De ingangskeuzeschakelaars voor de S-ingangen en video-ingangen werken in combinatie met elkaar.
• De AVR-3803 is uitgerust met een functie voor het converteren van videosignalen.
• Het signaal dat is aangesloten op de S-videosignaalaansluiting wordt uitgevoerd naar de composietvideo- en
componentvideo-monitoruitgangsaansluitingen.
• De opname-uitgangsaansluitingen (REC OUT) hebben geen conversiefunctie. Sluit bij het opnemen dus enkel
de S-videoaansluitingen aan.

Denon AVR-3803 Specifications

General

Channels	7.1
Dolby Digital	Yes
DTS	Yes
Component Video Inputs	3
S-Video Inputs	7
Digital Audio Inputs	5 (3 Optical, 2 Coaxial)
Analog Audio Inputs	9
Type	AV Receiver
THD	0.05%
Input Sensitivity	200 mV
Signal to Noise Ratio	100 dB
Frequency Response	10 Hz - 100 kHz
Digital Inputs	5 (3 Optical, 2 Coaxial)
Weight	33.1 lbs
Amplifier Channels	7
Signal-to-Noise Ratio	100 dB
Surround Sound Modes	Dolby Digital, DTS, Dolby Pro Logic II
Power Output	110W per channel (8 ohms, 20Hz-20kHz, 0.05% THD)
Video Inputs	S-Video, Component
Input Sensitivity/Impedance	200 mV / 47 kOhm
Video Inputs/Outputs	S-Video, Component
Dimensions (W x H x D)	17.1 x 6.6 x 16.9 inches
