Anslutning av en TV vars
mottagare inte skall användas

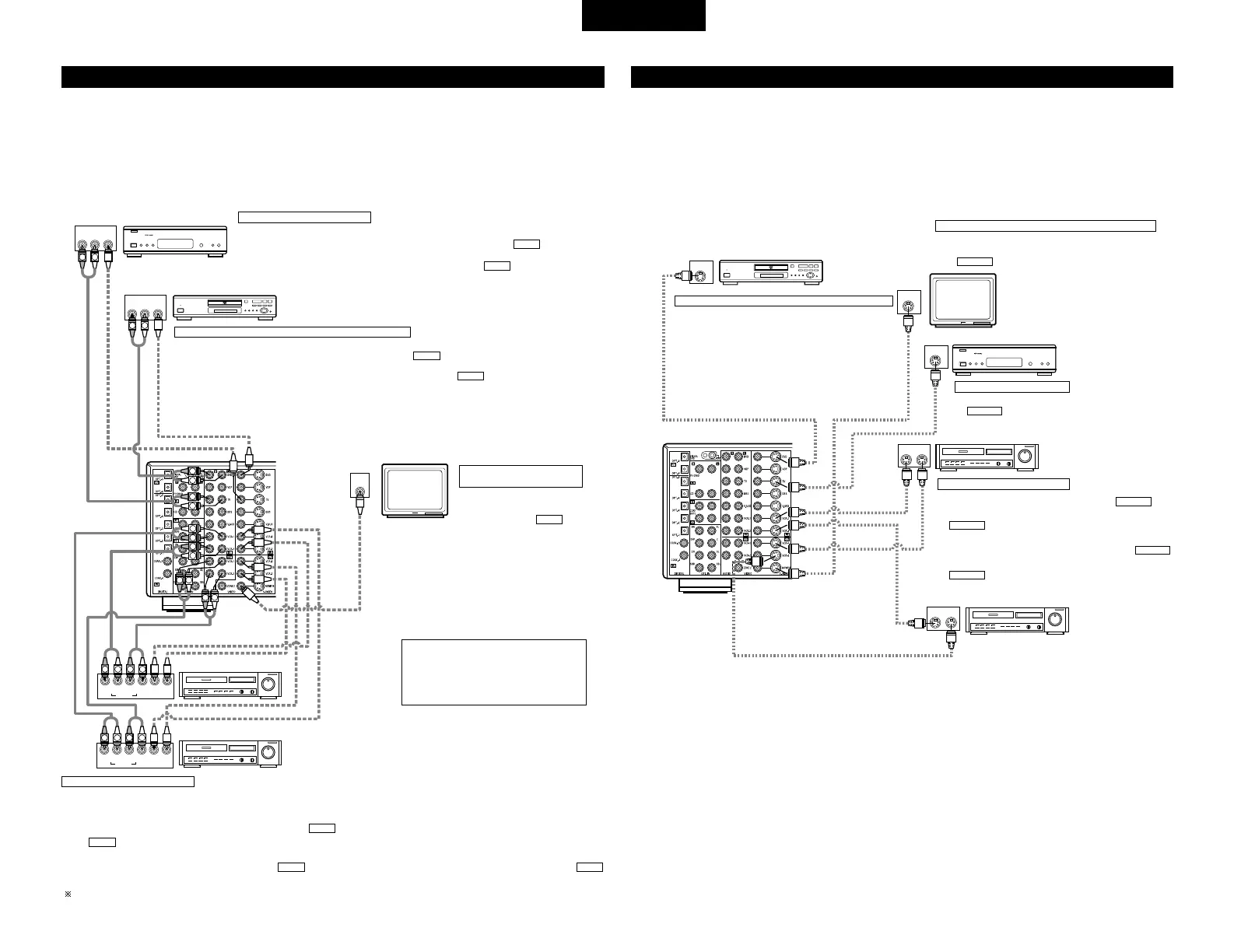

Anslutning av videoutrustning
• Anslut videoutrustningen med 75 Ω/ohmiga signalkablar. Bildkvaliteten kan försämras vid bruk av fel typ av
kabel.
• Se även de andra komponenternas bruksanvisningar i samband med anslutningen.
• AVR-3803 har en funktion för att uppkonvertera videosignaler.
• Den signal som är ansluten till videosignalkontakten sänds ut till bildskärmsutgångarna för S-Video och
komponentvideo.
• Inspelningsutgångarna (REC OUT) har ingen omvandlingsfunktion. Anslut därför bara videokontakterna vid
inspelning.
TV/DBS
• Anslut TV’ns eller DBS-tunerns videoutgångar (VIDEO OUTPUT) till den gula TV eller
DBS IN-kontakten med en 75 Ω/ohmig videokoaxialkabel med RCA-kontakt.
• Anslut TV’ns eller DBS-tunerns audioutgångar (AUDIO OUTPUT) till TV eller DBS IN-
kontakten med RCA-kablar.
AUDIO
VIDEO
Anslutning av en DVD-spelare eller video disc-spelare (VDP)
DVD
• Anslut DVD-spelarens videoutgång (VIDEO OUTPUT) till den gula DVD-kontakten med en 75 Ω/ohmig
videokoaxialkabel med RCA-kontakt.
• Anslut DVD-spelarens analoga audioutgångar (ANALOG AUDIO OUTPUT) till DVD IN-kontakten med
RCA-kablar.
• En VDP-spelare kan anslutas till VDP-kontakterna på motsvarande sätt.
• Det går också att ansluta en videodisc-spelare, DVD- spelare, videokamera, spelkonsol m m till V.AUX-
kontakterna.
AUDIO
VIDEO
Observera vid anslutning av
digitalingångarna
• Endast audiosignalen går in genom
digitalingångarna. Se sid 292 för mer
infor-mation.
• Eftersom det finns två uppsättningar videobandspelarkontakter (VCR) kan du ansluta två videobandspelare och spela in på båda två samtidigt eller kopiera
videokassetter.
Video-/audioanslutningar:
• Anslut videobandspelarens videoutgångar (VIDEO OUT) till den gula VCR-1 IN-kontakten, och videobandspelarens videoingång (VIDEO IN) till den
gula VCR-1 OUT-kontakten med 75 Ω /ohmiga videokoaxialkablar med RCA- kontakter.
Anslutning av audioutgångarna
• Anslut videobandspelarens audioutgångar (AUDIO OUT) till VCR-1 IN-kontakterna, och videobandspelarens audioingångar (AUDIO IN) till
VCR-1 OUT-kontakterna med RCA-kablar.
Anslut den andra videobandspelaren till VCR-2-kontakterna på motsvarande sätt.
AUDIOAUDIO
VIDEO
VIDEO
Anslutning av videobandspelare
Anslutning av videoapparatur med S-videokontakter
• Se även bruksanvisningarna för respektive komponenter vid anslutningen.
• Om S-ingångarna
Ingångsväljarna för S-ingångarna och videoingångarna fungerar i kombination med varandra.
• AVR-3803 har en funktion för att konvertera videosignaler.
• Den signal som är ansluten till S-videosignalkontakten sänds ut till bildskärmsutgångarna för kompositvideo
och komponentvideo.
• Inspelningsutgångarna (REC OUT) har ingen omvandlingsfunktion. Anslut därför bara S-videokontakterna vid
inspelning.
DVD-spelare eller videodisc-spelare (VDP)
TV
Videobandspelare 2
Videobandspelare 1
TV eller satellitmottagare
Anslutning av DVD-spelare eller videodisc-spelare (VDP)
Anslutning av en TV vars mottagare inte skall användas
Anslutning av videobandspelare
Anslutning av TV/DBS-tuner
DVD
• Anslut DVD-spelare S-videoutgång till den kontakten
märkt S-VIDEO VDP IN med en S-videokabel.
• En VDP-spelare kan anslutas till VDP-kontakterna på
motsvarande sätt.
• Det går också att ansluta en videodisc-spelare, DVD-
spelare, videokamera, spelkonsol m m till V.AUX-
kontakterna.
MONITOR OUT
• Anslut TV’ns eller DBS-tunerns S-videoingångar (S-VIDEO INPUT)
till MONITOR OUT-kontakten med en S-videokabel.
S-VIDEO
• Anslut TV’ns S-videoutgång (S-VIDEO OUTPUT) till
TV eller DBS IN-kontakten med en S-videokabel.
S-VIDEO
• Anslut videobandspelarens S-utgång (S-OUT) till VCR-
1 IN-kontakten, och videobandspelarens S-ingång (S IN) till
VCR-1 OUT-kontakten med S-videokablar.
• Anslut videobandspelarens S-utgångar (S-OUT) till
VCR-2 IN, och videobandspelarens S-ingångar (S-IN) till
VCR-2 OUT med S-videokablar.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
