53
DEUTSCH

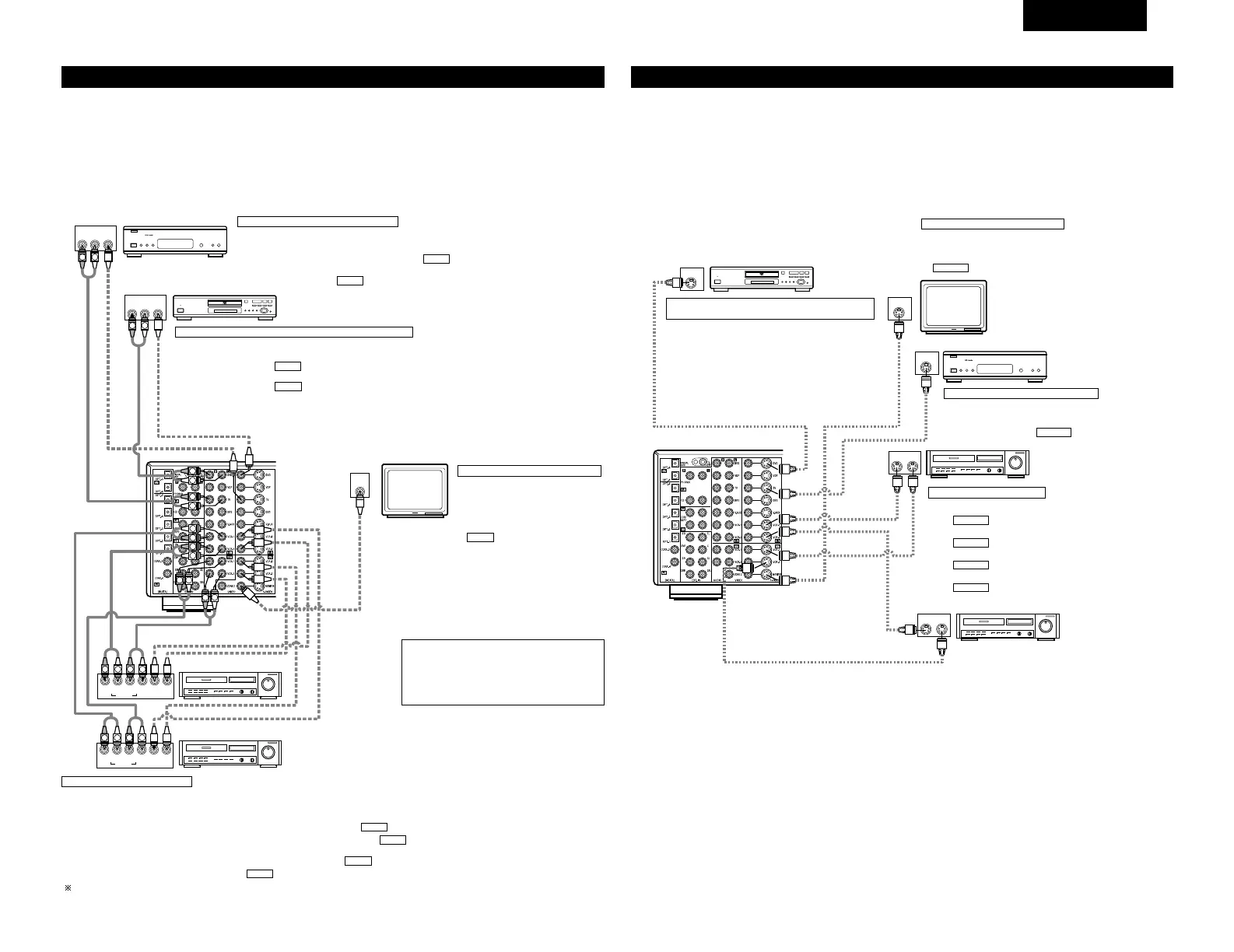

Anschließen von Video-Komponenten
• Schließen Sie für den Anschluß des Videosignals ein 75 Ω/Ohm Videosignalkabel an. Die Benutzung eines
falschen Kabels kann zu einer Verschlechterung der Video-Qualität führen.
• Beziehen Sie sich bei Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
• Der AVR-3803 ist mit einer Funktion zur Hochkonvertierung von Videosignalen ausgestattet.
• Das am Videosignalanschluss angeschlossenen Signal wird an den Monitorausgängen für S-Video und
Komponenten-Video ausgegeben.
• Die Aufnahmenausgänge (REC OUT) haben keine Konvertierungsfunktion - bei Aufnahmen deshalb nur an
den Videoanschlüssen anschließen.
IN
VIDEO
R
L
ROUTIN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT
VIDEO
OUT
L
AUDIO
L
R
R OUT
VIDEO
OUT
L
AUDIO
L
R
R
L
R
L
R
L
R L
B
B
RL
TV oder DBS-Empfänger
DVD-Spieler oder Videodisc-Spielers (VDP) o.ä.
Fernsehschirm
Anschließen eines TV’s oder DBS-Tuners
TV oder DBS
• Schließen Sie die Video-Ausgangsbuchse des TV’s oder DBS-Tuners (VIDEO OUTPUT) mit Hilfe eines
75 Ω/Ohm Video-Koaxial-Stiftsteckerkabels an die (gelb) TV oder DBS IN-Buchse an.
• Schließen Sie die Audio-Ausgangsbuchsen des TV’s oder DBS-Tuners (AUDIO OUTPUT) mit Hilfe von
Stiftsteckerkabeln an die TV oder DBS IN-Buchsen an.
AUDIO
VIDEO
Anschließen eines DVD-Spieler oder Videodisc-Spielers (VDP)
MONITOR OUT
• Schließen Sie die Video-
Eingangsbuchse des TV’s (VIDEO
INPUT) mit Hilfe eines 75 Ω/Ohm
Video-Koaxial-Stiftsteckerkabels an die
MONITOR OUT-Buchse an.
VIDEO
Hinweis zum Anschluß der digitalen
Eingangsbuchsen
• Zu den digitalen Eingangsbuchsen werden
ausschließlich Audiosignale eingegeben.
Für Einzelheiten siehe Seite 52.
Videodeck 2
Videodeck 1
• Es stehen zwei Paar Videodeck-Buchsen (VCR) zur Verfügung, so daß zwei Videodecks für die gleichzeitige Aufnahme oder zum Videokopieren
angeschlossen werden können.
Video-Eingangs-/Ausgangsanschlüsse:
• Schließen Sie die Video-Ausgangsbuchse des Videodecks (VIDEO OUT) an die gelb) VCR-1 IN-Buchse und die Video-Eingangsbuchse des
Videodecks (VIDEO IN) mit Hilfe von 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabeln an die (gelb) VCR-1 OUT-Buchse an.
Anschließen der Audio-Ausgangsbuchsen
• Schließen Sie die Audio-Ausgangsbuchsen des Videodecks (AUDIO OUT) an die VCR-1 IN-Buchsen und die Audio-Eingangsbuchsen des Videodecks
(AUDIO IN) mit Hilfe von Stiftsteckerkabeln an die VCR-1 OUT-Buchsen an.an.
Schließen Sie das zweite Videodeck auf gleiche Weise an die VCR-2-Buchsen an.
AUDIO
AUDIO
VIDEO
VIDEO
Anschließen eines Videogerätes
DVD
• Schließen Sie die Video-Ausgangsbuchse des DVD (VIDEO OUTPUT) mit Hilfe eines 75 Ω/Ohm Video-Koaxial-
Stiftsteckerkabels an die (gelb) DVD IN-Buchse an.
• Schließen Sie die analogen Audio-Ausgangsbuchsen des DVD (ANALOG AUDIO OUTPUT) mit Hilfe von
Stiftsteckerkabeln an die DVD IN-Buchsen an.
•
Ein VDP-Spieler kann auf gleiche Weise an die VDP-Buchsen angeschlossen werden.
• Möglich ist auch der Anschluß eines Videodisc-Spielers, DVD-Spielers, Video-Camcorders, einer Spielstation usw. an die
V.AUX-Buchsen.
AUDIO
VIDEO
IN
S-VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
OUT IN
S-VIDEO
OUT IN
S-VIDEO
B
B
DVD-Spieler oder Videodisc-Spielers (VDP)
Fernsehschirm
Videodeck 2
Videodeck 1
TV oder Satellitensender-Tuner
Anschließen eines DVD-Spieler oder Videodisc-
Spielers (VDP)
Anschließen eines Fernsehschirmes
Anschließen der Videodecks
Anschließen eines TV oder DBS-Tuners
DVD
• Schließen Sie die S-Video-Ausgangsbuchse des DVD-
Spielers mit Hilfe eines S-Video-Anschlusskabels an die S-
VIDEO DVD IN-Buchse an.
• Ein VDP-Spieler kann auf gleiche Weise an die VDP-
Buchsen angeschlossen werden.
• Möglich ist auch der Anschluß eines Videodisc-Spielers,
DVD-Spielers, Video-Camcorders, einer Spielstation usw. an
die V.AUX-Buchsen.
MONITOR OUT
• Schließen Sie den S-Videoeingang des Fernsehgerätes (S-VIDEO
INPUT) mit Hilfe eines S-Buchsen-Anschlusskabels an die
MONITOR OUT-Buchse an.
S-VIDEO
• Schließen Sie die Video-Ausgangs-buchse des TV’s oder DBS-
Tuners (S-VIDEO OUTPUT) mit Hilfe eines S-Buchsen-
Anschlußkabels an die TV oder DBS IN-Buchse an.
S-VIDEO
• Schließen Sie die S-Ausgangsbuchse des Videodecks (S-OUT) an
die VCR-1 IN-Buchse und die S-Eingangsbuchse des
Videodecks (S-IN) mit Hilfe von S-Buchsen-Anschlußkabeln an
die VCR-1 OUT-Buchse an.
• Schließen Sie die S-Ausgangsbuchse des Videodecks (S-OUT) an
die VCR-2 IN-Buchse und die S-Eingangsbuchse des
Videodecks (S-IN) mit Hilfe von S-Buchsen-Anschlußkabeln an
die VCR-2 OUT-Buchse an.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Anschließen eines mit S-Video-Buchsen ausgestatteten Videogeräts
• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
• Hinweis zu den S-Eingangsbuchsen
Die Eingangswähler für die S-Video- oder Videoeingänge stehen miteinander in Verbindung.
• Der AVR-3803 ist mit einer Funktion zur Konvertierung von Videosignalen ausgestattet.
• Das am S-Video-Signalanschluss angeschlossene Signal wird an den Monitorausgängen für Composite- und
Komponenten-Video ausgegeben.
• Die Aufnahmenausgänge (REC OUT) haben keine Konvertierungsfunktion. - bei Aufnahmen deshalb nur an
den S-Videoanschlüssen anschließen.
Anschließen eines Fernsehschirmes
