8 www.dimplex.com
Installation du foyer
Instructions de mise à la
terre
Cet appareil doit être mis à la terre.
Advenant une défectuosité ou une
panne, la mise à la terre permet
au courant de suivre un trajet de
moindre résistance et réduit ainsi
le risque de décharges électriques.
Le cordon électrique de cet appareil
comporte un conducteur de terre
ainsi qu’une che à broche de terre.
La che doit être branchée dans une
prise assortie, bien installée et mise à
la terre selon le code de l’électricité et
les règlements municipaux.
DANGER: Si le conducteur de
mise à la terre est mal branché,
il y a risque de décharges
électriques. Communiquer avec
un électricien ou un réparateur
qualié en cas de doute sur la
mise à la terre appropriée de
l’appareil. Ne pas modier la che;
s’il est impossible de l’enfoncer
dans la prise, la faire remplacer la
prise par un électricien qualié.

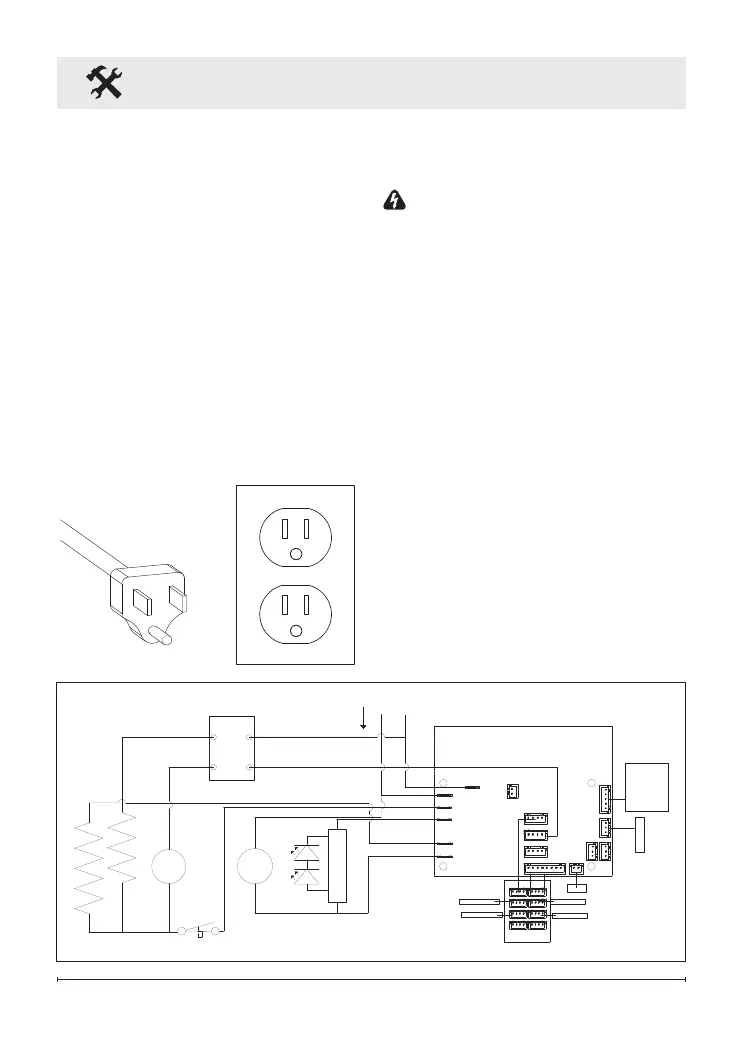

Cet appareil doit être alimenté par un
circuit d’intensité nominale de 120V
et possède une che de mise à la
terre qui ressemble à la che montrée
à la gure 1. S’assurer que l’appareil
est raccordé à une prise de même
conguration que la che. N’utiliser
aucun adaptateur avec cet appareil.
Câblage
Thermorupteur
Élément
Contrôleur
bord à DEL
Moteur de l'effet
de flamme
DEL lumières
Moteur de
ventilateur
Élément
120V~
60Hz
Montage de
la Floating
Display™
Tableau de
contrôle
N
LINE
HEATER
MOTOR
NTC
M
LINE
FAN
DISPLAY
GESTURE
NTCLOG MEDIA
TOP LIGHT
FLAME COLOR
NEUTRAL
HEATER
MOTOR
DEL lumières
DEL lumières DEL lumières
DEL lumières
M
G
Figure 2
