15
Installation du foyer
4. Utiliser le niveau à bulle (fourni)
pour mettre le foyer de niveau à
l’intérieur de l’ouverture. Régler
au besoin.
5. Visser quatre vis de montage
fournies à travers les quatre
orices de montage situés dans
chaque coin du châssis du foyer,
dans des montants de cloison
(Figure 11).
6. Pour les procédures d’installation
nales, consulter la section sur
l’installation de la vitre frontale.
Installation en a󰀪eurement
- Charpente 2 x 8
MISE EN GARDE : Il peut être
nécessaire d’être deux pour
e󰀨ectuer plusieurs étapes de cette
procédure.
1. Créer dans le mur une ouverture
de 49 po (124,5 cm) de largeur
x 18 ½ po (47 cm) de hauteur
(Figure 12) à cadre en bois de
charpente.
!
NOTE :
Le dimensionnement
permet 1/4 po (6,4 mm) autour
du foyer électrique pour la
facilité d’installation. Ce foyer
ne nécessite aucune ventilation
supplémentaire.
2. Choisir la méthode d’alimentation
électrique de l’appareil :
Brancher l’appareil (vous pouvez
faire sortir le cordon d’alimentation
de l’ouverture du mur vers une
prise existante ou installer une
nouvelle prise sur un montant de
cloison dans le mur).
E󰀨ectuer le raccordement xe du
foyer. Suivre les instructions de
raccordement xe à la page 9.
3. Soulever le foyer et l’insérer
dans l’ouverture. La bordure de
montage du foyer devrait être
a󰀪eurante au mur (Figure 13).
4. Utiliser le niveau à bulle (fourni)

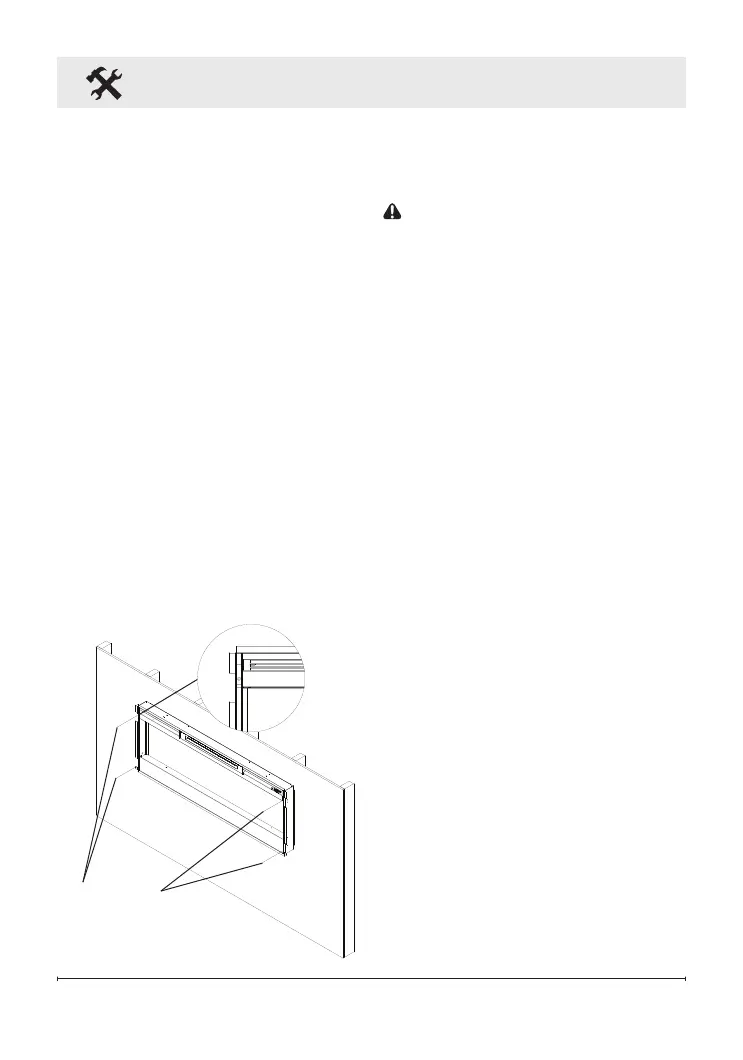

Figure 11
Orices de
montage
