14 www.dimplex.com

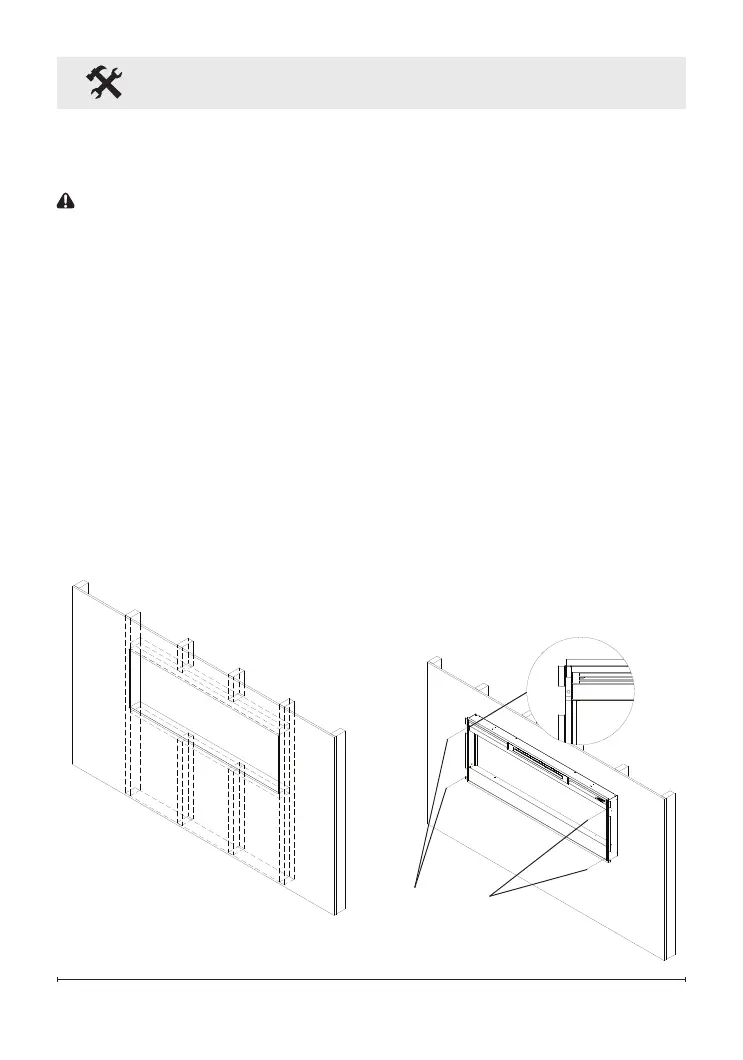

Instalación empotrada en la
pared; marco de 2 x 4
PRECAUCIÓN: Es posible que
se necesiten dos personas para
realizar varios pasos de este
procedimiento.
1. Prepare una pared con un oricio
enmarcado de 46½ pulg. (118.1
cm) de ancho x 16½ pulg. (42 cm)
de alto (Figura 10).
!
NOTA: El tamaño ha permitido
que 1/4 pu (6,4 mm) alrededor de
la chimenea eléctrica para facilitar
la instalación. Esta chimenea no
requiere ventilación adicional.
2. Elija su método de alimentación
para la unidad:
• Enchufe (puede llevar el cable
de alimentación hacia afuera del
oricio de la pared enmarcada a
una toma de corriente existente,
o puede instalar una toma de
corriente en un travesaño de pared
cercano, dentro de la pared).
• Realice el cableado permanente
del calentador de aire (método
recomendado). Siga las
instrucciones de cableado
permanente de la página 9.
3. Levante el calentador de aire e
insértelo en el oricio (Figura 11).
4. Use un nivel de burbuja
(suministrado) para nivelar el
calentador de aire en el interior del
marco. Ajuste según sea necesario.
Instalación del calentador de aire
Figura 11
Taladro de
montaje
Figura 10
Marco de 2 x 4
