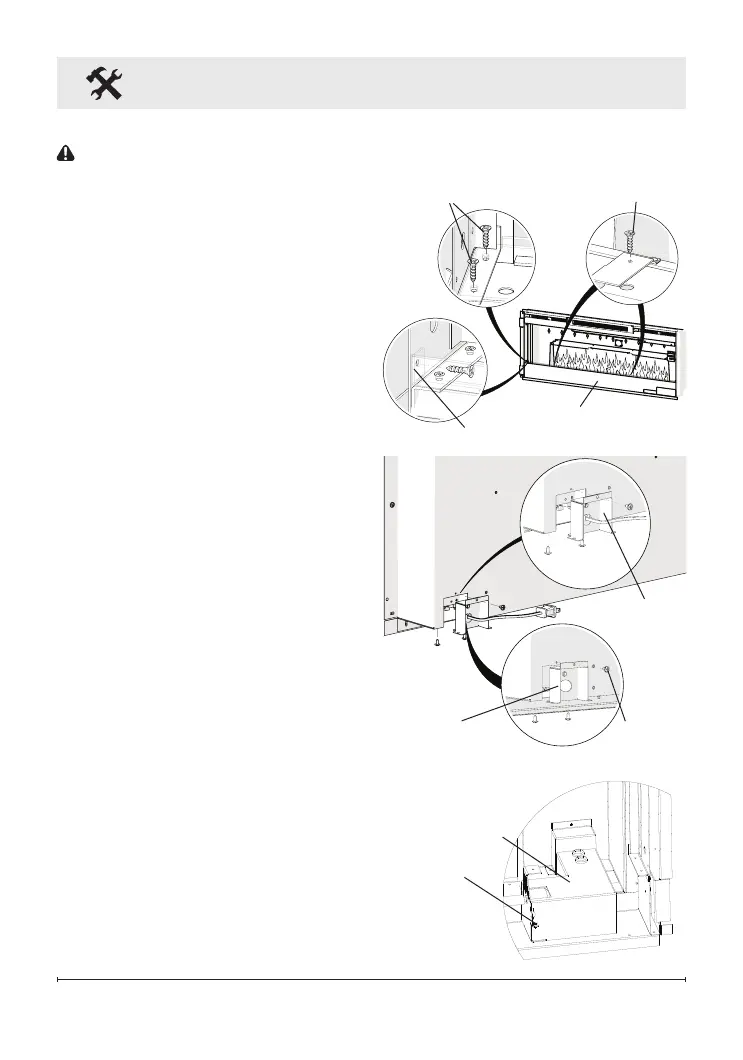

Installation du foyer
MISE EN GARDE : Ne pas
cogner ni laisser tomber le verre
partiellement rééchissant pour
éviter les bris et les blessures.
2. Repérer le cordon d’alimentation et
retirer les trois vis qui permettent
de xer le support de cordon, soit
une sur la partie arrière et deux sur
la partie inférieure de l’appareil.
(Figure 5)
3. Sur la partie avant, enlever les
deux vis cruciformes qui tiennent
les languettes du panneau
avant en place, faire basculer le
panneau vers l’avant puis retirer.
(Figure 4)
4. Retirer les quatre vis qui xent la
tablette avant en acrylique et les
deux vis qui xent la tablette en
métal à l’appareil.
La tablette de métal ne peut
pas être retirée, mais il sera
désormais possible de retirer le
coret de branchement.
5. Retirer la vis cruciforme pour
dégager le coret de branchement
dans le coin inférieur droit du
foyer (Figure 6).
6. Glisser délicatement le coret
de branchement vers la droite
pour dégager les languettes de
xation puisque les ls passent
par les bagues anti-traction sur
Figure 5
Figure 6
Coret de
branchement
Vis
Vis
Support de
raccordement xe
Support de
cordon
Panneau avant
Languettes du panneau avant (2)
Vis de la tablette à
galets de verre (4)
Vis plateau
métallique (4)
Figure 4
