8 www.dimplex.com

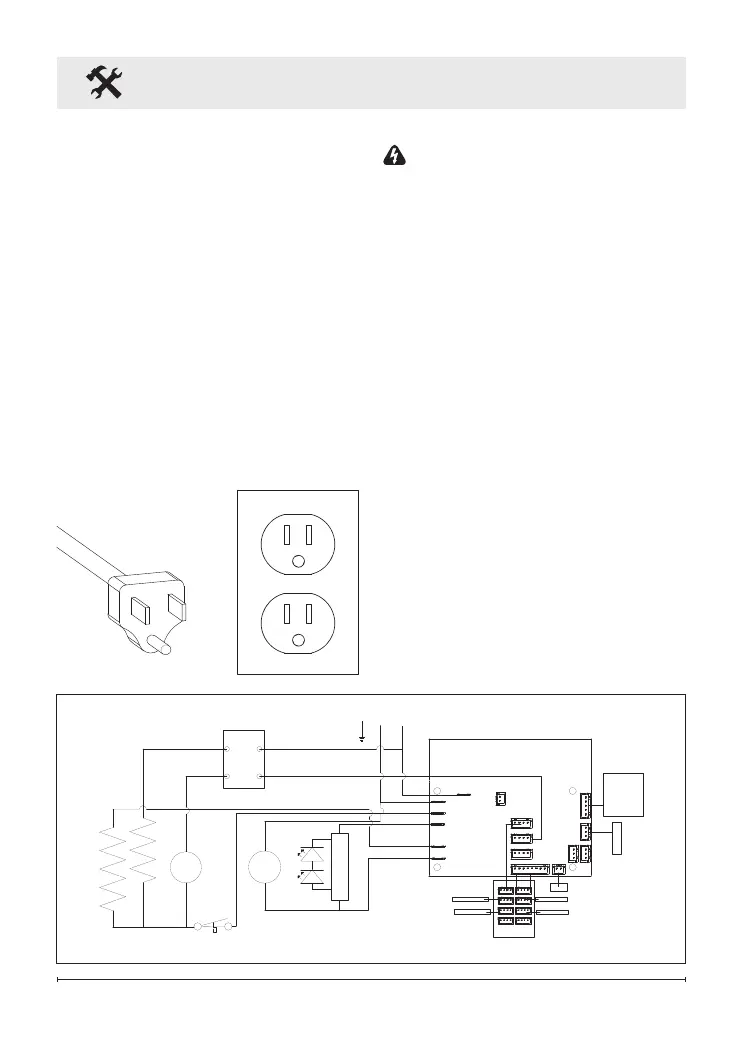

Para conectar a tierra
Este producto tiene que conectarse
a tierra. Si el producto no está
funcionando bien o está averiado, el
conectarlo a tierra proporciona una
ruta de menor resistencia para que
reducir la corriente eléctrica y así
disminuir el riesgo sufrir una descarga
eléctrica. Este producto incluye un
cable con un conductor y un enchufe
de conexión a tierra. El enchufe
debe conectarse a una entrada
debidamente instalada y conectada a
tierra de acuerdo con los códigos y las
ordenanzas locales.
P
ELIGRO: Si la conexión del
conductor a tierra del equipo no es
la correcta corre el riesgo de sufrir
una descarga eléctrica. Consulte
con un electricista calicado o
un técnico de servicio si no está
seguro de que la conexión a
tierra de este producto sea la
correcta. No modique el enchufe
proporcionado del producto, si
no cabe en el tomacorriente,
un electricista calicado deberá
instalar el tomacorriente apropiado.
Este producto está diseñado para
utilizar un circuito nominal de 120v y
tiene un enchufe a tierra como el que
se muestra en la Figura 1. Asegúrese
de que el producto esté conectado a
un tomacorriente que tenga la misma
conguración que el enchufe. No use
ningún adaptador para este producto.
Instalación del calentador de aire
Cableado
Protecciòn
térmica
Elemento
Placa de
Control LED
Motor de efecto
de llama
Motor del
ventilador
Luces LED
Elemento
MOTOR
HEATER
NEUTRAL
FLAME COLOR
TOP LIGHT
LOG MEDIA NTC
GESTURE
DISPLAY
FAN
LINE
M
NTC
MOTOR
HEATER
LINE
N
Conmutador
Conjunto del
Floating
Display™
120V~
60Hz
Luces LED
Luces LED
Luces LED
Luces LED
M
G
Figura 2
