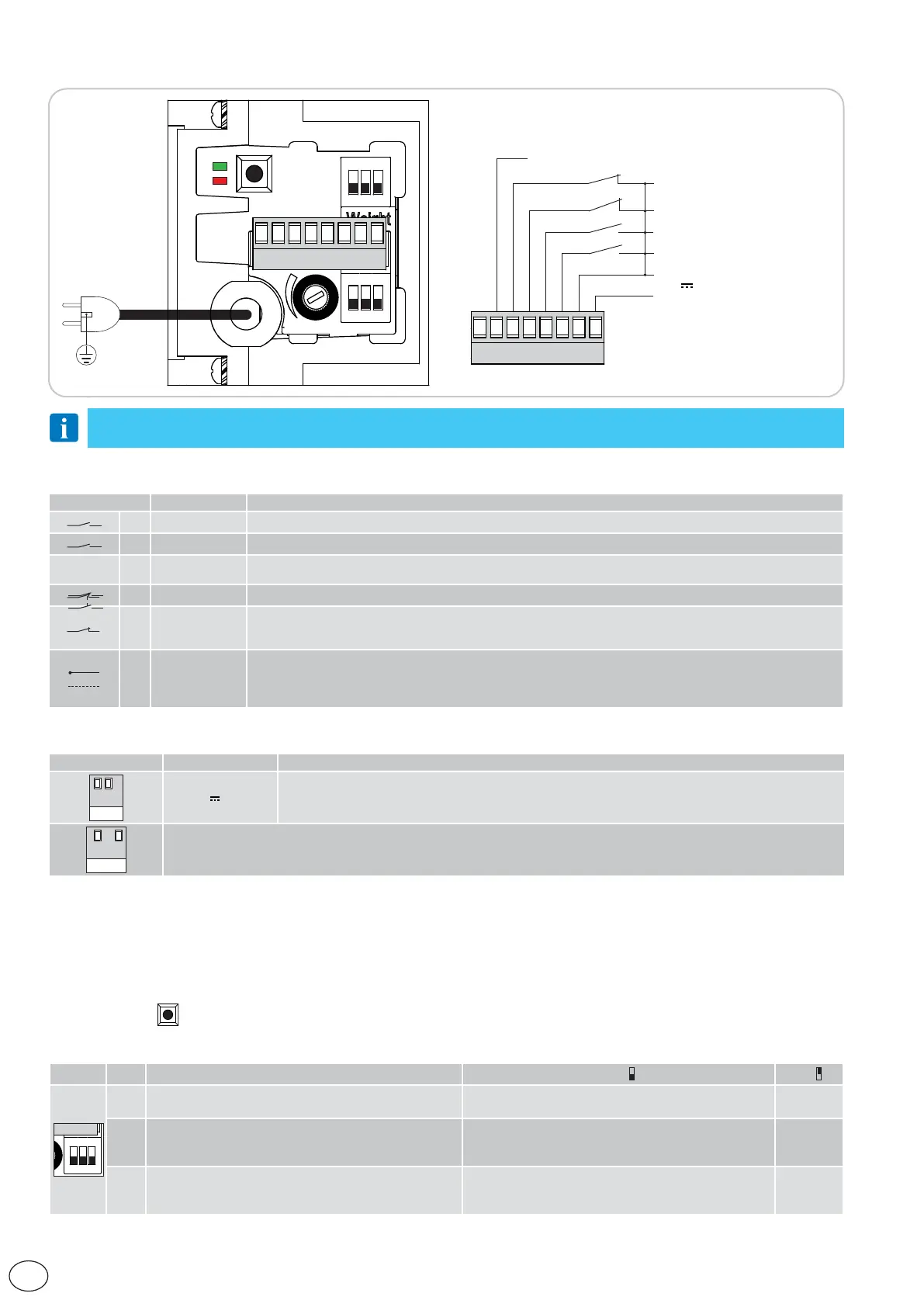

5. LIGAÇÕES ELÉCTRICAS
5.2 Saídas e acessórios
Saída Valor - Acessórios Descrição
01
-+
24V 0,36A
Alimentação acessórios.
Saída para alimentação acessórios exteriores.
%/
NÃO USAR
5.1 Comandos
Comando Função Descrição
1 3 N.O. ABERTURA
O fecho do contacto activa a manobra de abertura.
1
4 N.O. FECHO
O fecho do contacto activa a manobra de fecho.
1 3
1 4
N.O. STOP
A coexistência de um comando abre e de um comando fecha efectua a paragem de qualquer movimento.
ATENÇÃO: quando o contacto se abre novamente, a porta retoma a manobra parada.
1 6 N.C. NÃO USADO
ligar com ponte o contacto 1-6 se o DIP 3 =OFF, ligar com ponte o contacto 41-6 se o DIP 3 =ON
1
8 N.C.
SEGURANÇA
EM FECHO
A abertura do contato provoca a inversão do movimento (reabertura) durante a fase de fecho.
Obs.: Se não for usado nenhum dispositivo de segurança em fecho e DIP3= ON, é preciso ligar com ponte o
contacto 41-8.
41
(+)
0 (-)
N.C.
TESTE DOS
DISPOSITIVOS
DE SEGURANÇA
Mediante o prensador 41 é ativado um teste do dispositivo de segurança a cada ciclo. Se o resultado do teste
for negativo, o led VERMELHO pisca brevemente e o teste é repetido. Com DIP3=ON ligar os prensadores 41
e 0 do quadro eletrónico aos correspondentes prensadores de teste presentes no dispositivo de segurança.
Se os dispositivos de segurança não são testados consulte a descrição DIP3=OFF.
TC
ON
ON


Alimentazione
230 V~ 0,2 A
Chiusura
Sicurezza in chiusura
Test sicurezze
Sicurezza in apertura
Apertura
-
+
24 V 0,36 A
0
1
3
46
8
41BL
0
1
3
46
8
41BL
Segurança em abertura
Abertura
Teste dos dispositivos de segurança
Alimentação
Segurança em fecho
Fecho
-São de fio Max utilizável em bradeira única = 1.3 mm² (26AWG).
-Se forem usados fios com um diâmetro maior ou mais fios, faça uma conexão externa usando o terminal apropriado (não fornecido).
5.3 Regulações
PROCEDIMENTO DE HABILITAÇÃO DA REGULAÇÃO TRIMMERS/DIP SWITCHES
Os e trimmers e os dip switches influenciam a função de segurança de limitação das forças. A sua regulação deve ser realizada do modo indicado
(caso contrário, as modificações não serão aceitas e será sinalizado com o piscar dos LEDs VERMELHO e VERDE):
Durante a fase de programação, a automação para e não é possível executar comandos.
Pressione o botão
durante 4 s (os LEDs VERDE e VERMELHO acendem);
Realizar a regulação dos trimmers e dos Dip switches dentro de um tempo limite de 5 min;
Para finalizar o procedimento, pressione o botão por 2 s., a automação continua a operação interrompida anteriormente.
Descrição
OFF ON
ON
123
0
1
3
4
DIP1 Empurrão em fechamento.
Mantém a portinhola em posição de fechamento.
Desabilitada. Habilitada.
DIP2 Seleção sentido de marcha.
O sentido de abertura deve ser considerado olhando o
automatismo pelo lado inspeccionável.
Abertura à direita.
Automatismo com 2 portinholas.
Abertura à
esquerda.
DIP3 Safety test do prensador 41 Desativado. Os sensores de segurança não são
monitorados e os contactos N.F. devem ser conectados
aos prensadores 1-6 e 1-8.
Abilitata.
