DITEC OLLY C - Elektrische Anschlüsse

30
IP2320
DE

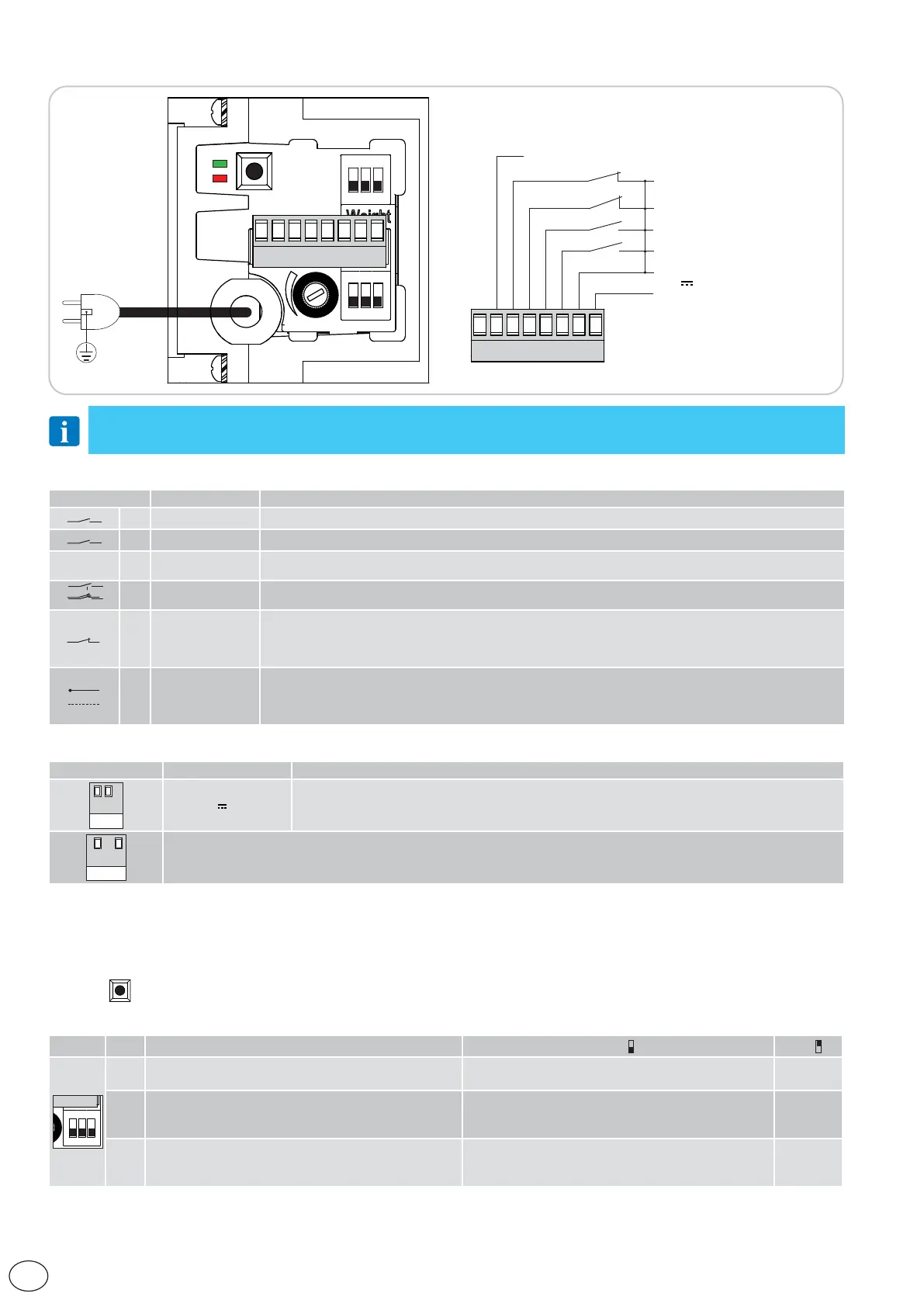

5. ELEKTRISCHE ANSCHLÜSSE
5.2 Ausgänge und Zubehör
Ausgang Wert - Zubehör Beschreibung
01
-+
24V 0,36A
Stromversorgung des Zubehörs.
Ausgang für Stromversorgung des Zubehörs.
 %/
NICHT VERWENDEN
5.1 Befehle
Befehl Funktion Beschreibung
1
3 N.O. ÖFFNUNG
Die Betätigung des Kontakts aktiviert die Öffnung.
1
4 N.O. SCHLIEßUNG
Die Betätigung des Kontakts aktiviert den Schließvorgang.
1 3
1 4
N.O. STOP
Wenn gleichzeitig ein Öffnungs- und ein Schließbefehl gegeben wird, stoppt der Antrieb.
ACHTUNG: Nach der Öffnung der Kontakte setzt der Antrieb die Fahrt fort.
1
6 N.C.
NICHT
VERWENDET
Kontakt 1-6 überbrücken, wenn DIP 3 =OFF, Kontakt 41-6 überbrücken, wenn DIP 3 =ON.
1 8 N.C.
SICHERHEITSEIN-
RICHTUNG
FÜR SCHLIEßUNG
Die Öffnung des Kontaktes löst die Umkehr der Bewegung (erneute Öffnung) während der Schließphase
aus.
Hinw.: Wenn keine Sicherheitseinrichtung bei der schließung verwendet wird und DIP3= ON, muss der Kon-
takt 41-8 überbrückt werden.
41
(+)
0 (-)
N.C.
TEST DER
SICHERHEITSEIN-
RICHTUNGEN
Mit der Klemme 41 wird bei jedem Zyklus ein Test der Sicherheitseinrichtung aktiviert. Schlägt der Test fehl,
blinkt die ROTE Led und der Test wird wiederholt.Mit DIP3=ON die Klemmen 41 und 0 des Schaltschranks
an die entsprechenden Testklemmen an der Sicherheitseinrichtung anschließen.
Wenn die Sicherheitseinrichtungen nicht getestet werden, siehe Beschreibung DIP3=OFF.
TC
ON
ON


Alimentazione
230 V~ 0,2 A
Chiusura
Sicurezza in chiusura
Test sicurezze
Sicurezza in apertura
Apertura
-
+
24 V 0,36 A
0
1
3
46
8
41BL
0
1
3
46
8
41BL
Sicherheitseinrichtung
für Öffnung
Öffnungsbefehl
Test der Sicherheit-
seinrichtungen
Stromversorgung
Sicherheitseinrichtung
für Schließung
Schließbefehl
- Maximaler Drahtabschnitt, der an einer einzelnen Klemme verwendet werden kann = 1,3 mm² (26AWG)
-Wenn Sie Drähte mit einem größeren Durchmesser oder mehr Drähten verwenden, stellen Sie eine externe Verbindung mit einem
speziellen Terminal (nicht mitgeliefert) her.
5.3 Einstellungen
AKTIVIERUNGSVERFAHREN FÜR DIE EINSTELLUNG DER TRIMMER/DIP-SCHALTER
Die Trimmer und DIP-Schalter beeinflussen die Sicherheitsfunktion der Kraftbegrenzung. Ihre Einstellung muss in der angegebenen Weise dur-
chgeführt werden (Andernfalls werden die Änderungen nicht akzeptiert, was durch das Blinken der ROTEN und GRÜNEN LED angezeigt wird):
• Während der Programmierungsphase stoppt die Automation und es können keine Befehle ausgeführt werden.
• Die Taste
4 s lang drücken (GRÜNE und ROTE LED leuchten);
• Innerhalb einer Frist von 5 Minuten die Trimmer und die DIP-Schalter einstellen;
• Zum Beenden des Vorgangs die Taste 2 Sekunden lang drücken, die Automatisierung setzt den zuvor unterbrochenen Vorgang fort.
Beschreibung
OFF
ON
ON
123
0
1
3
4
DIP1 Drücken bei Schließung.
Hält den Flügel in Schließstellung.
Deaktiviert. Aktiviert
DIP2 Wahl der Laufrichtung.
Die Öffnungsrichtung muss mit von der Inspektionsseite
aus betrachtetem Antrieb verstanden werden.
Öffnung nach rechts.
Antrieb mit 2 Flügeln.
Öffnung
nach links
DIP3 Safety Test Klemme 41 Deaktiviert. Die Sicherheitssensoren werden nicht
überwacht und die Öffnerkontakte müssen an die
Klemmen 1-6 und 1-8 angeschlossen werden.
Aktiviert
