9
IP2320
IT

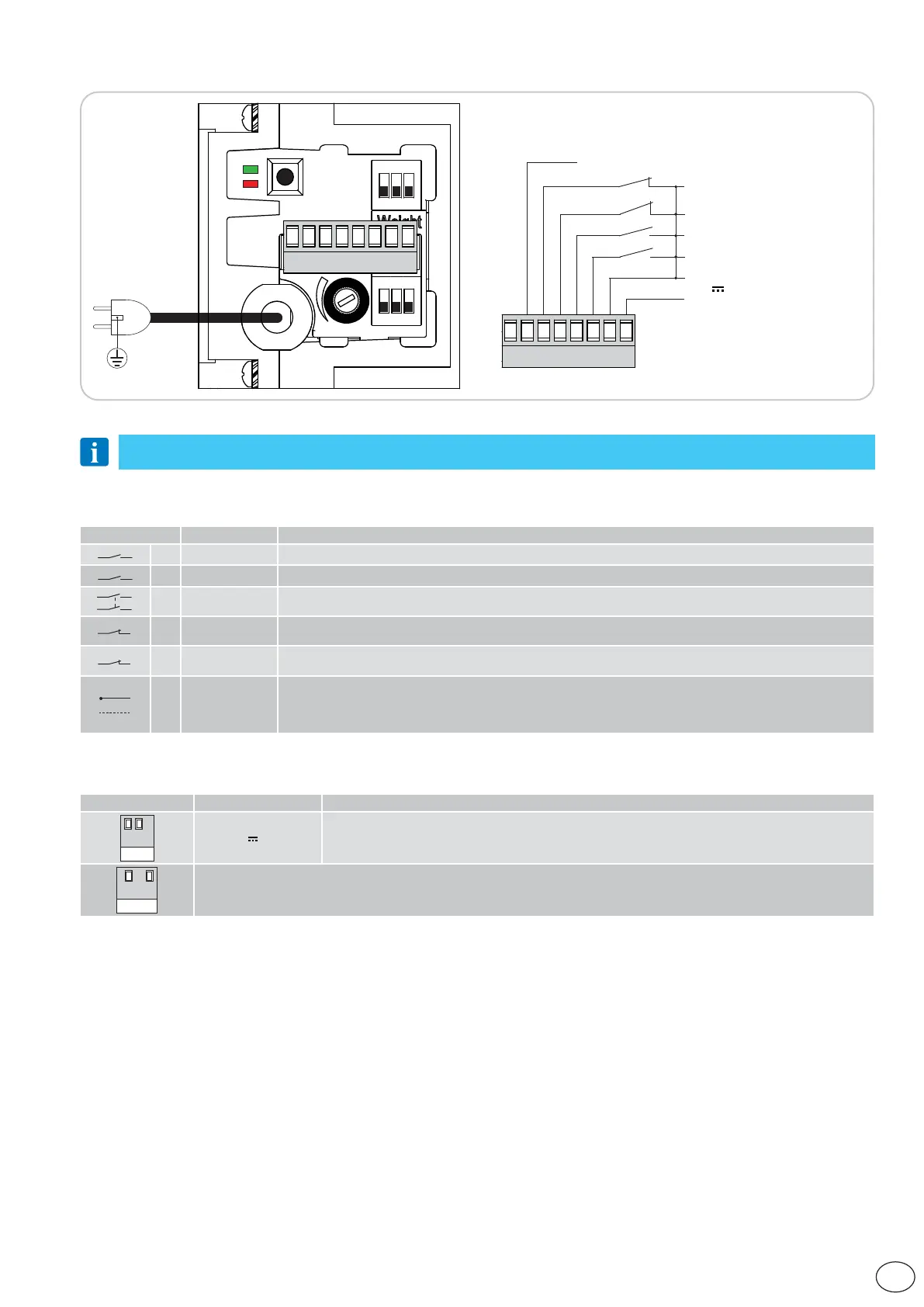

5. COLLEGAMENTI ELETTRICI
TC
ON
ON
Alimentazione
230 V~ 0,2 A
Chiusura
Sicurezza in chiusura
Test sicurezze
Sicurezza in apertura
Apertura
-
+
24 V 0,36 A
0
1
3
46
8
41BL
0
1
3
46
8
41BL
5.2 Uscite e accessori
Uscita Valore - Accessori Descrizione
01
-+
24V 0,36A
Alimentazione accessori.
Uscita per alimentazione accessori esterni.
%/
NON UTILIZZARE
5.1 Comandi
Comando Funzione Descrizione
1
3 N.O. APERTURA
La chiusura del contatto attiva la manovra di apertura.
1
4 N.O. CHIUSURA
La chiusura del contatto attiva la manovra di chiusura.
1 3
1 4
N.O. STOP
La concomitanza di un comando apre e di un comando chiude effettua l’arresto di qualsiasi movimento.
ATTENZIONE: alla riapertura del contatto la porta riprende la manovra interrotta.
1
6 N.C.
NON
UTILIZZATO
Ponticellare contatto 1-6 se il DIP 3 =OFF, ponticellare contatto 41-6 se DIP3= ON.
1 8 N.C.
SICUREZZA IN
CHIUSURA
L’apertura del contatto provoca l’inversione del movimento (riapertura) durante la fase di chiusura.
NB: Se non viene utilizzata nessuna sicurezza in chiusura e DIP3= ON, si deve ponticellare il contatto 41-8.
41
(+)
0 (-)
N.C.
TEST
SICUREZZE
Mediante il morsetto 41 viene attivato un test del dispositivo di sicurezza ad ogni ciclo. Se il test fallisce il led
ROSSO lampeggia brevemente e il test viene ripetuto. Con DIP3=ON collegare i morsetto 41 e 0 del quadro
elettronico ai corrispondenti morsetti di test presenti sul dispositivo di sicurezza.
Se i dispositivi di sicurezza non sono testati vedere descrizione DIP3=OFF.
-Sezione max del filo utilizzabile su singolo morsetto = 1,3 mm² (26AWG).
-Se vengono utilizzati fili con un diametro maggiore o più fili, effettuare un collegamento esterno tramite apposito morsetto(non fornito).
