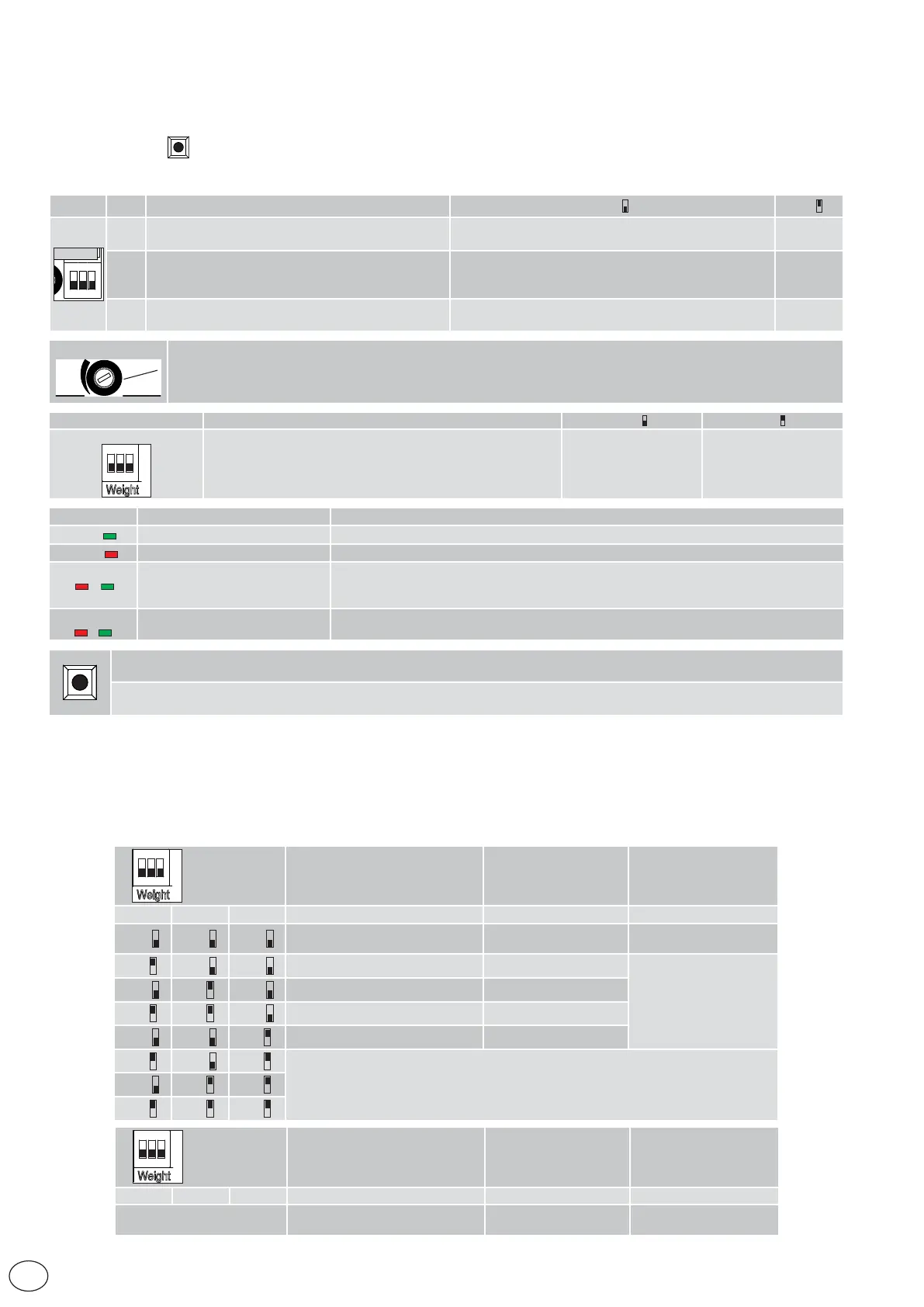

DITEC OLLY C User Manual

10
IP2320
IT
L’automazione OLLY C viene fornita di fabbrica con impostazione di massime prestazioni Se viene utilizzata con servizio Low Energy è necessario
selezionare i dip switch “Weight “ in relazione al peso dell’anta ,come indicato nella seguente tabella.
NOTA: considerare il peso di una singola anta.
ATTENZIONE una impostazione sbagliata dei dip switch rispetto al peso porta comporta una non corretta velocità e conseguente funzionamento
non coerente con utilizzo Low Energy.
6. REQUISITI DELLE PORTE PER UTILIZZO LOW ENERGY
ON
123
DIP “WEIGHT”
DIP1 DIP2 DIP3 Peso di una anta Velocità apertura Prestazione
OFF
OFF OFF
Fino a max 40kg (1 anta)
o 2 x 27kg (2 ante)
0,40m/s
Massime prestazioni,
NO Low Energy
ON
OFF OFF
Fino a 25kg 0,36m/s
Prestazioni
Low Energy
OFF
ON OFF
Da 26 → 30kg 0,34m/s
ON
ON OFF
Da 31 → 35kg 0,31m/s
OFF
OFF ON
Da 36 → 40kg 0,29m/s
ON
OFF ON
NON USARE
OFF
ON ON
ON ON ON
ON
123
DIP “WEIGHT”
DIP1 DIP2 DIP3 Peso di una anta Velocità chiusura Prestazione
Qualsiasi configurazione
Fino a max 40kg (1 anta)
o 2 x 27kg (2 ante)
0,20m/s
Prestazioni
Low Energy
5.3 Regolazioni
PROCEDURA ABILITAZIONE REGOLAZIONE TRIMMER/DIP SWITCHES
I trimmer e i dip switches influenzano la funzione di sicurezza di limitazione delle forze. La loro regolazione deve essere eseguita nel modo indica-
to (in caso contrario le modifiche non saranno accettate e sarà segnalato dal lampeggio dei LED ROSSO e VERDE):
• Durante la fase di programmazione l’automazione si arresta e non è possibile effettuare dei comandi.
• Premere il pulsante
per 4 s (LED VERDE e ROSSO accesi);
• Procedere alla regolazione dei trimmer e dei Dip switches entro il tempo limite di 5 min;
• Per terminare la procedura premere il pulsante per 2 s, l’automazione prosegue la manovra precedentemente interrotta.
Descrizione
OFF
ON
ON
123
0
1
3
4
DIP1 Spinta in chiusura.
Mantiene l’anta in posizione di chiusura.
Disabilitata. Abilitata.
DIP2 Selezione senso di marcia.
Il senso di apertura va considerato guardando l’auto-
mazione dal lato ispezionabile.
Apertura a destra.
Automazione a 2 ante.
Apertura a
sinistra.
DIP3 Safety test morsetto 41 Disabilitato. I sensori di sicurezza non sono monitorati e i
contatti N.C. devono essere collegati ai morsetti 1-6 e 1-8.
Abilitata.
Descrizione
OFF ON
DIP “WEIGHT”
ON
123
Selezione peso anta per utilizzo LOW ENERGY Vedere capitolo 6 Vedere capitolo 6
Apertura:
Una breve pressione attiva la manovra di apertura
ABILITAZIONE regolazione trimmer/Dip-switches:
(led rosso+verde accesi, vedi procedura abilitazione)
TC
0 s disable
30 s
Tempo di chiusura automatica. Da 0 a 30 s.
Regola il tempo che intercorre tra la fine della manovra di apertura e l’inizio della chiusura automatica.
Con porta aperta un comando apre rinnova il conteggio.
Se si desidera escludere la chiusura automatica, regolare TC al massimo.
LED Acceso Lampeggiante
Verde
Presenza di alimentazione Encoder non funzionante oppure anomalia automazione.
Rosso
Contatto di sicurezza 6 o 8 aperti. Fallimento del test di sicurezza.
Rosso + Verde
+
Abilitata procedura regolazione
trimmer/Dip switches.
•2 lampeggi = conferma regolazione trimmer, Dip switches.
•4 lampeggi a intervalli di 1 s, indica che si è effettuata una regolazione senza aver prima
abilitato procedura regolazione: rieseguire procedura abilitazione.
Rosso / Verde
/
Lampeggiante alternatamente
l’automazione è ferma per concomitanza di un comando di apertura e di un comando di chiusura.
