23
IP2320
FR

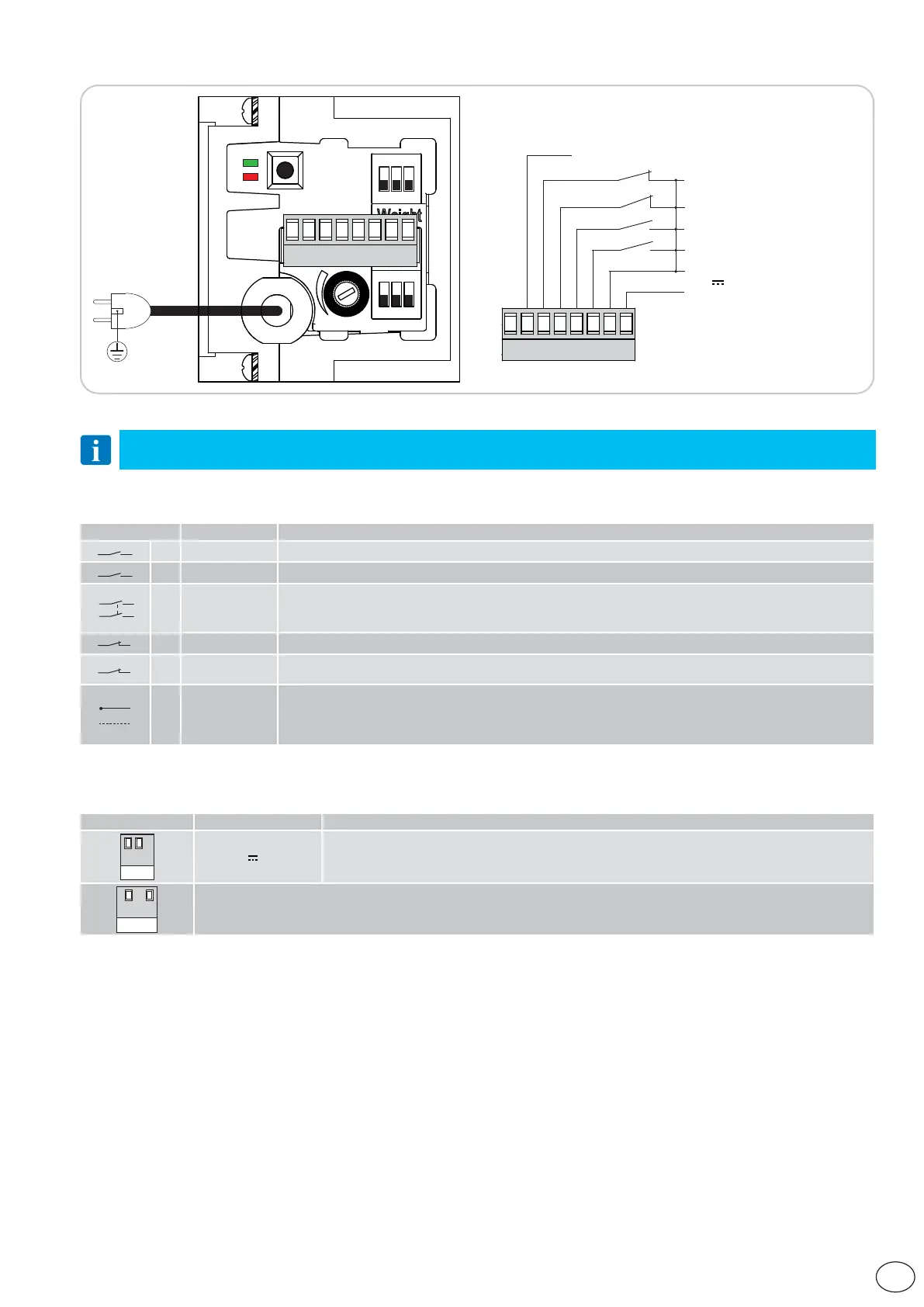

5. RACCORDEMENTS ÉLECTRIQUES
TC
ON
ON
Alimentazione
230 V~ 0,2 A
Chiusura
Sicurezza in chiusura
Test sicurezze
Sicurezza in apertura
Apertura
-
+
24 V 0,36 A
0
1
3
46
8
41BL
0
1
3
46
8
41BL
5.2 Sorties et accessoires
Sortie Valeur - Accessoires Description
01
-+
24V 0,36A
Alimentation des accessoires.
Sortie pour alimentation accessoires externes.
%/
NE PAS UTILISER
5.1 Commandes
Commande Fonction Description
1
3 N.O. OUVERTURE
La fermeture du contact active la manoeuvre d’ouverture.
1
4 N.O. FERMETURE
La fermeture du contact active la manoeuvre de fermeture.
1 3
1 4
N.O. STOP
La concomitance d’une commande ouvrir et d’une commande fermer provoque l’arrêt de n’importe quel mou-
vement.
ATTENTION: lorsque le contact se rouvrir la porte recommence la manoeuvre interrompue.
1 6 N.C. NON UTILISÉ
Shunter le contact 1-6 si DIP 3 = OFF, shunter le contact 41-6 si DIP 3 = ON
1
8 N.C.
SÉCURITÉ À LA
FERMETURE
L’ouverture du contact entraîne l’inversion du mouvement (réouverture) lors de la phase de fermeture.
N.B.: Si aucune sécurité en fermeture n’est utilisée et que DIP3 = ON, on doit shunter le contact 41-8.
41
(+)
0 (-)
N.C.
TEST DES
SÉCURITÉS
La borne 41 active un test du dispositif de sécurité à chaque cycle. Si le résultat du test est négatif, le VOYANT
ROUGE clignote brièvement et le test est répété. Avec DIP3 = ON, raccorder les bornes 41 et 0 du tableau
électronique aux bornes de test correspondantes du dispositif de sécurité.
Si les dispositifs de sécurité ne sont pas testés, voir la description DIP3 = OFF.
Sécurité à l’ouverture
Ouverture
Test de sécurités
Sécurité à la fermeture
Fermeture
Alimentation
-Section maximale du fil pouvant être utilisée sur une seule pince = 1,3 mm² (26 AWG).
-Si vous utilisez des fils avec un diamètre supérieur ou plus, établissez une connexion externe à l’aide d’une borne spéciale (non fournie).
