L’automatisme OLLY C est imposé par défaut sur les performances maximales. S’il est utilisé avec le service Low Energy, il faudra sélectionner les
interrupteurs DIP Weight en fonction du poids du vantail, comme indiqué dans le tableau suivant.
NOTE: prendre en compte le poids d’un simple vantail.
ATTENTION: Un mauvais réglage des interrupteurs DIP par rapport au poids de la porte entraîne une vitesse incorrecte et donc un fonctionne-
ment incohérent avec le service Low Energy.
6. CONDITIONS REQUISES DES PORTES POUR L’UTILISATION AVEC LE SERVICE
LOW ENERGY
ON
123
DIP “WEIGHT”
DIP1 DIP2 DIP3 Poids d’un vantail Vitesse d’ouverture Performance
OFF
OFF OFF
Jusqu’à 40kg max (1 vantail)
ou 2 x 27kg (2 vantaux)
0,40m/s
Performances maximales,
SANS Low Energy
ON
OFF OFF
Jusqu’à 25kg 0,36m/s
Performances
Low Energy
OFF
ON OFF
De 26 → 30kg 0,34m/s
ON
ON OFF
De 31 → 35kg 0,31m/s
OFF
OFF ON
De 36 → 40kg 0,29m/s
ON
OFF ON
NE PAS UTILISER
OFF
ON ON
ON ON ON
ON
123
DIP “WEIGHT”
DIP1 DIP2 DIP3 Poids d’un vantail Vitesse de fermeture Performance
Toute configuration
Jusqu’à 40kg max (1 vantail)
ou 2 x 27kg (2 vantaux)
0,20m/s
Performances
Low Energy

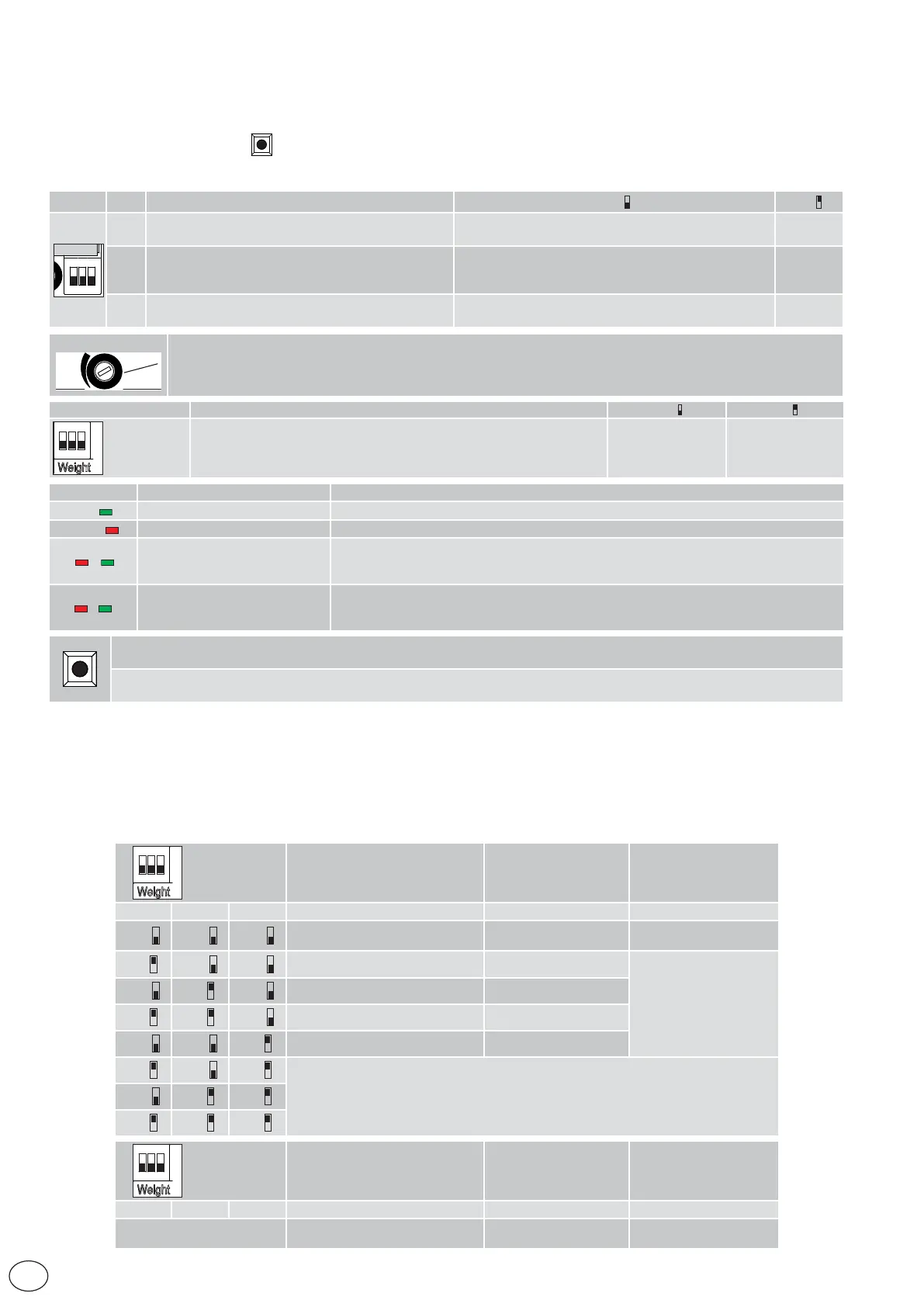

5.3 Réglages
PROCÉDURE D’HABILITATION DU RÉGLAGE DES TRIMMERS ET DES INTERRUPTEURS DIP
Les trimmers et les interrupteurs DIP influent sur la fonction de sécurité de limitation des forces. Leur réglage doit être exécuté de la manière
indiquée (dans le cas contraire, les modifications ne seront pas acceptées et les VOYANTS ROUGE ET VERT clignoteront):
• Pendant la phase de programmation, l’automatisme s’arrête et il n’est pas possible d’exécuter des commandes.
• Appuyer 4 s sur le bouton-poussoir (VOYANTS VERT ET ROUGE allumés);
• Régler les trimmers et les interrupteurs DIP dans un délai limite de 5 min;
• Pour achever la procédure, appuyer 2 s sur le bouton-poussoir, l’automatisation continue l’opération précédemment interrompue.
Description
OFF
ON
ON
123
0
1
3
DIP1 Spinta in chiusura.
Maintient le vantail en position de fermeture.
Désactivée. Activée
DIP2 Sélection du sens de la marche.
Le sens d’ouverture doit être considéré en regardant
l’automatisme du côté où il peut être inspecté.
Ouverture à droite.
Automatisme à 2 vantaux.
Ouverture
à gauche
DIP3 Test de sécurité de la borne 41
Désactivée. Les capteurs de sécurité ne sont pas suivis et les
contacts NF doivent être raccordés aux bornes 1-6 et 1-8.
Activée
Description
OFF
ON
ON
123
DIP “WEIGHT”
Sélection du poids du vantail pour l’utilisation du service LOW ENERGY Voir le chapitre 6 Voir le chapitre 6
Ouverture
Une brève pression active la manoeuvre d’ouverture.
HABILITATION au réglage des trimmers et des interrupteurs DIP
(voyants rouge et vert allumés, voir la procédure d’habilitation)
TC
0 s disable
30 s
Temps de la fermeture automatique. De 0 à 30 s.
Règle le temps entre la fin de la manoeuvre d’ouverture et le début de la fermeture automatique.
Avec la porte ouverte, une commande d’ouverture remet le décompte à zéro.
Pour exclure la fermeture automatique, régler le TC au maximum.
VOYANT Allumé Clignotant
Vert
Présence de l’alimentation Encoder non funzionante oppure anomalia automazione.
Rouge
Contact de sécurité 6 ou 8 ouvert. Fallimento del test di sicurezza.
Rouge + Vert
+
Habilite la procédure de réglage
des trimmers et des interrup-
teurs DIP.
•2 clignotements = confirmation du réglage des trimmers et des interrupteurs DIP.
•4 clignotements à intervalles de 1 s indiquent qu’un réglage a été effectué sans avoir tout
d’abord habilité la procédure de réglage : exécuter de nouveau la procédure d’habilitation.
Rouge / Vert
/
Clignotement alterné
L’automatisme est à l’arrêt à cause d’une concomitance d’une commande d’ouverture et
d’une commande de fermeture.
To Next Page
