DITEC OLLY C - Conexiones Eléctricas

37
IP2320
ES

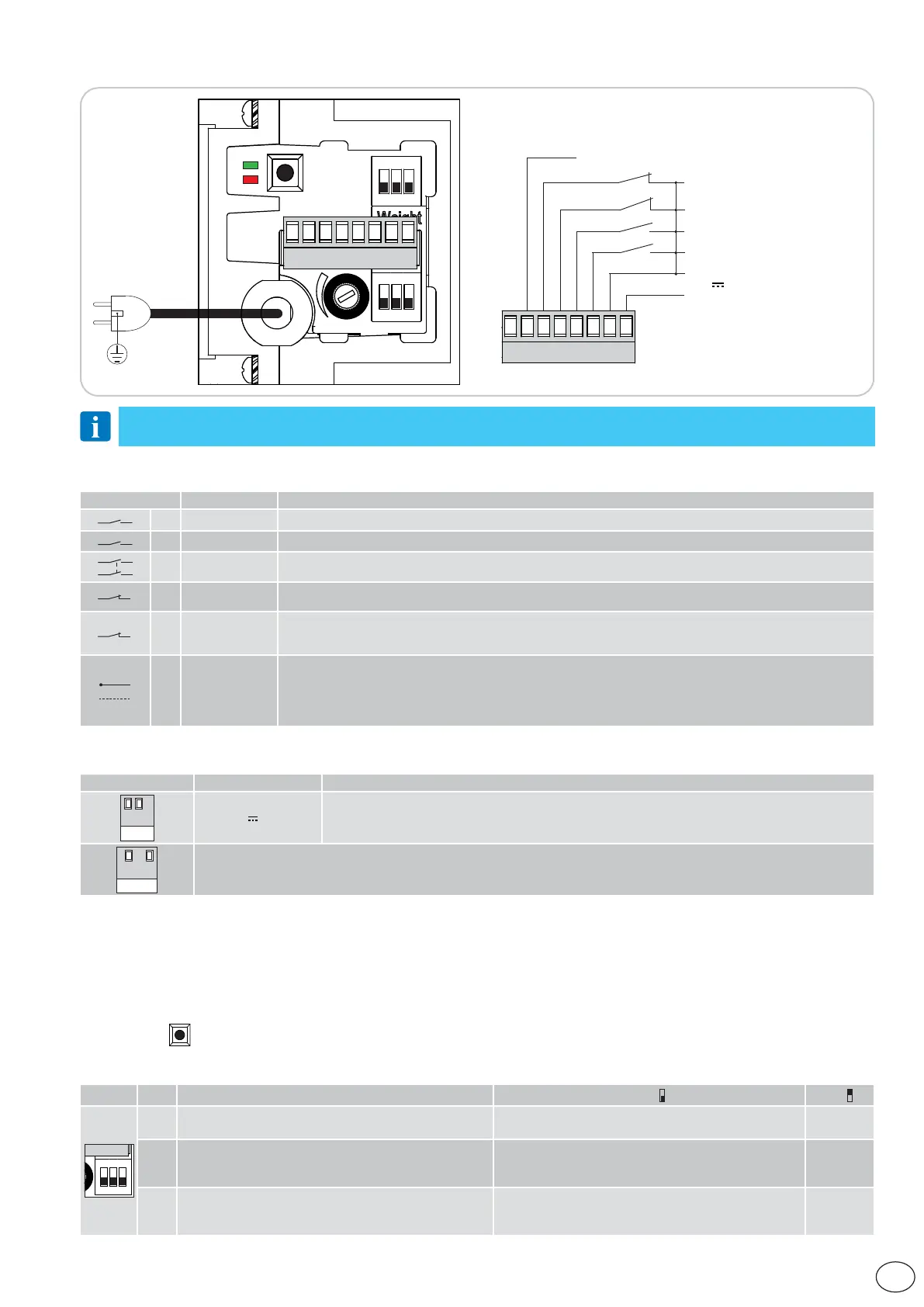

5. CONEXIONES ELÉCTRICAS
5.2 Salidas y accesorios
Salida Valor - Accessorios Descripción
01
-+
24V 0,36A
Alimentación accesorios.
Salida para alimentación accesorios externos.
 %/
NO SE DEBE USAR
5.1 Mandos
Comando Función Descripción
1
3 N.O. APERTURA
El cierre del contacto activa la maniobra de apertura.
1
4 N.O. CIERRE
El cierre del contacto activa la maniobra de cierre.
1 3
1 4
N.O. STOP
Si se producen un mando abre y un mando cierra simultáneamente, se detendrá todo movimiento.
ATENCIÓN: al volver a abrirse el contacto, la puerta retoma la maniobra que había quedado interrumpida.
1
6 N.C. NO UTILIZADO
Conectar con puente el contacto 1-6 si el interruptor DIP 3 =OFF
Conectar con puente el contacto 41-6 si el interruptor DIP 3 =ON
1 8 N.C.
SEGURIDAD
EN CIERRE
La apertura del contacto causa la inversión del sentido de movimiento (reapertura) durante la fase de cierre.
Nota: Si no se utiliza ningún dispositivo de seguridad en cierre y el DIP3= ON, se debe conectar con puente el
contacto 41-8.
41
(+)
0 (-)
N.C.
TEST
DISPOSITIVOS
DE SEGURIDAD
Con el borne 41 se activa en cada ciclo un test de seguridad del dispositivo.
Si se produce un error en el test, el led ROJO parpadea brevemente y se repite el test.
Con DIP3=ON conecte los bornes 41 y 0 del cuadro electrónico a los correspondientes bornes de prueba que
se encuentran en el dispositivo de seguridad.
Si los dispositivos de seguridad no se han probado, véase la descripción DIP3=OFF.
TC
ON
ON


Alimentazione
230 V~ 0,2 A
Chiusura
Sicurezza in chiusura
Test sicurezze
Sicurezza in apertura
Apertura
-
+
24 V 0,36 A
0
1
3
46
8
41BL
0
1
3
46
8
41BL
Securidad en apertura
Apertura
Test dispositivos
de seguridad
Alimentazione
Securidad en cierre
Cierre
-Sección máxima del cable que se puede usar en una sola abrazadera = 1.3 mm ² (26 AWG).
-Si se utilizan cables con un diámetro mayor o más, haga una conexión externa utilizando un terminal especial (no suministrado).
5.3 Regulaciones
PROCEDIMIENTO DE HABILITACIÓN PARA REGULACIÓN DEL TRIMMER/INTERRUPTORES DIP
Los trimmers y los interruptores dip afectan a la función de seguridad de limitación de las fuerzas. Deben regularse siguiendo las instrucciones
puesto que, de lo contrario, las modificaciones no serán aceptadas y los LED ROJO y VERDE no parpadearán para indicarlo):
• Durante la fase de programación, la automatización se detiene y no es posible ejecutar comandos.
• Pulse el botón durante 4 s (LED VERDE y ROJO encendidos);
• Regule los trimmers y los interruptores Dip en un tiempo máximo de 5 minutos;
• Pare terminar el procedimiento, pulse el botón durante 2 s., la automatización continúa la operación previamente interrumpida.
Descripción
OFF
ON
ON
123
0
1
3
4
DIP1 Empuje en cierre.
Mantiene a la hoja en posición de cierre.
Desactivada Habilitada
DIP2 Selección sentido de marcha.
El sentido de apertura corresponde al del automatismo
visto desde el lado inspeccionable.
Apertura derecha.
Automatismo de 2 hojas.
Apertura
izquierda
DIP3 Safety test borne 41 Deshabilitado. Los sensores de seguridad no se
monitorizan y los contactos N.C. deben conectarse a
los bornes 1-6 y 1-8.
Habilitada
