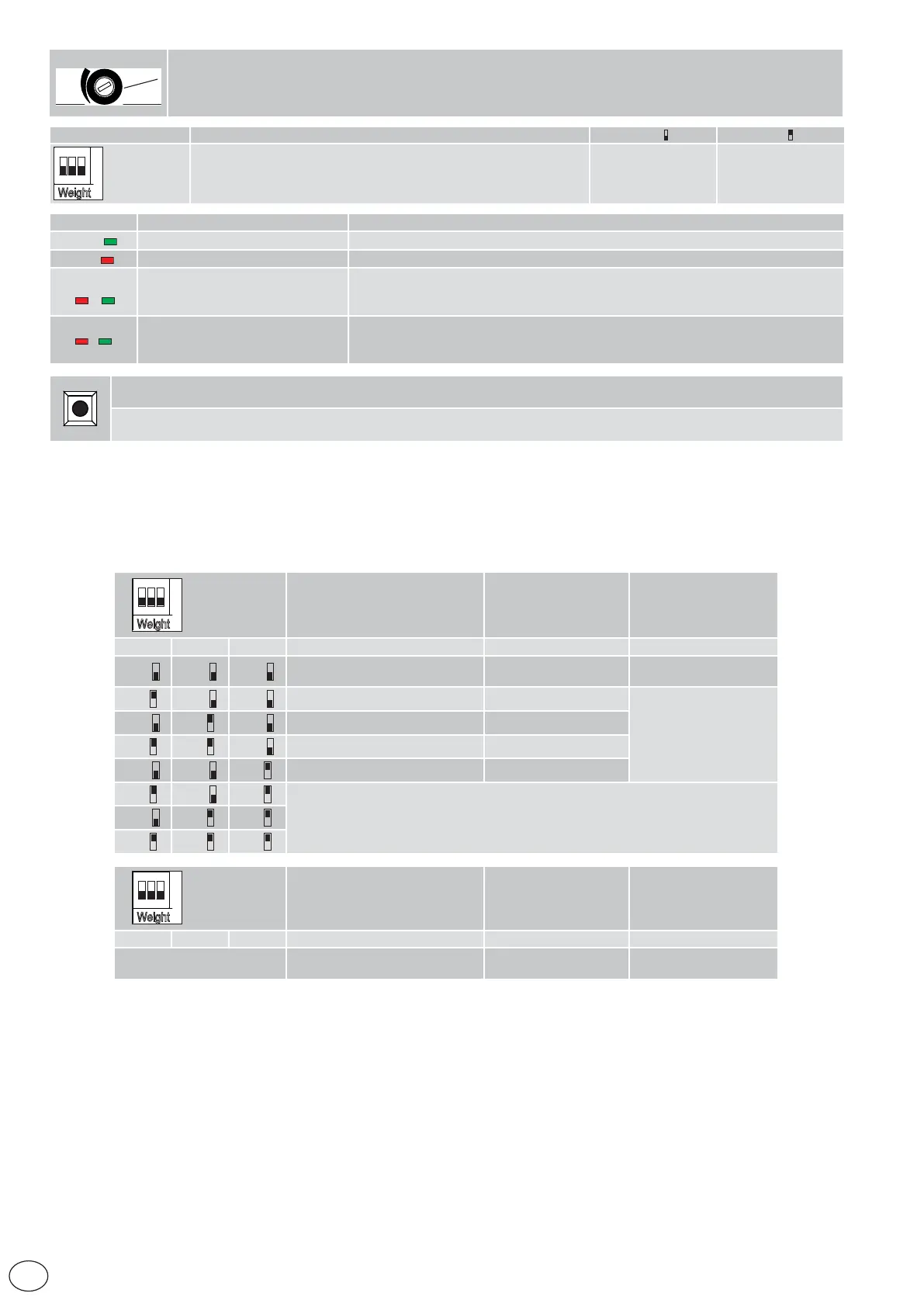

DITEC OLLY C - Page 38

38
IP2320
ES
El automatismo OLLY C se suministra configurado de fábrica con las máximas prestaciones. Si se utiliza en el modo Low Energy es necesario se-
leccionar los interruptores dip “Weight “ en función del peso de la hoja, como se indica en la tabla siguiente.
NOTA: hay que tener en cuenta el peso de una sola hoja.
¡ATENCIÓN! : un ajuste incorrecto de los interruptores DIP con respecto al peso de la puerta comporta una velocidad incorrecta y, por consiguien-
te, un funcionamiento no coherente con el uso en modo Low Energy.
6. REQUISITOS DE LAS PUERTAS PARA UTILIZARLAS EN EL MODO LOW ENERGY
ON
123
DIP “WEIGHT”
DIP1 DIP2 DIP3 Peso de una hoja Velocidad Apertura Prestación
OFF
OFF OFF
Hasta 40kg máx. (1 hoja)
o 2 x 27kg (2 hojas)
0,40m/s
Máximas prestaciones,
NO Low Energy
ON
OFF OFF
Hasta 25kg 0,36m/s
Prestaciones
Low Energy
OFF
ON OFF
De 26 → 30kg 0,34m/s
ON
ON OFF
De 31 → 35kg 0,31m/s
OFF
OFF ON
De 36 → 40kg 0,29m/s
ON
OFF ON
NO UTILIZAR
OFF
ON ON
ON ON ON
ON
123
DIP “WEIGHT”
DIP1 DIP2 DIP3 Peso de una hoja Velocidad de cierre Prestación
Cualquier configuracion
Hasta 40kg máx. (1 hoja)
o 2 x 27kg (2 hojas)
0,20m/s
Prestaciones
Low Energy
Descripción
OFF
ON
ON
123
DIP “WEIGHT”
Selección del peso de la hoja para el uso LOW ENERGY Véase el capítulo 6 Véase el capítulo 6
Apertura:
Con una presión breve se activa la maniobra de apertura
HABILITACIÓN regulación trimmer/interruptores Dip
(led rojo+verde encendidos, véase procedimiento de habilitación)
TC
0 s disable
30 s
Tiempo de cierre automático. De 0 a 30 s.
Determina el tiempo que transcurre entre el final de la maniobra de apertura y el inicio del cierre automático.
La cuenta atrás vuelve a empezar si se recibe una orden de apertura con la puerta abierta.
Si se desea desactivar el cierre automático, ajuste el TC en el valor máximo.
LED Encendido Intermitente
Verde
Presencia de alimentación El codificador no funciona o hay una anomalía en el automatismo.
Rojo
Contacto de seguridad 6 o 8 abiertos Error del test de seguridad.
Rosso + Verde
+
Procedimiento habilitado de regula-
cióndel trimmer/interruptores Dip.
•2 destellos = confirma la regulación del trimmer, interruptores Dip.
•4 destellos a intervalos de 1 s, indica que se ha realizado la regulación sin haber habilita-
do antes el procedimiento de regulación: vuelva a realizar el procedimiento de habilitación.
Rojo / Verde
/
Intermitente alternadamente
el automatismo se detiene cuando se emite una orden de apertura y una orden de cierre
al mismo tiempo.
