31
IP2320
DE
Der Antrieb OLLY C wird ab Werk mit der Einstellung für die maximalen Leistungen geliefert. Wenn er in der Betriebsart Low Energy verwendet wird,
müssen die Dip-Schalter “Weight “ je nach Gewicht des Flügels ausgewählt werden, wie in der folgenden Tabelle angegeben ist.
HEINWEIS: nur das Gewicht eines Flügels berücksichtigen.
ACHTUNG: Die falsche Einstellung der Dip-Schalter für das Gewicht des Tors bewirkt eine nicht korrekte Geschwindigkeit und folglich einen nicht
kohärenten Betrieb in der Betriebsart Low Energy.
6. ANFORDERUNGEN AN TÜREN FÜR DIE BENUTZUNG IM LOW ENERGY-MODUS
ON
123

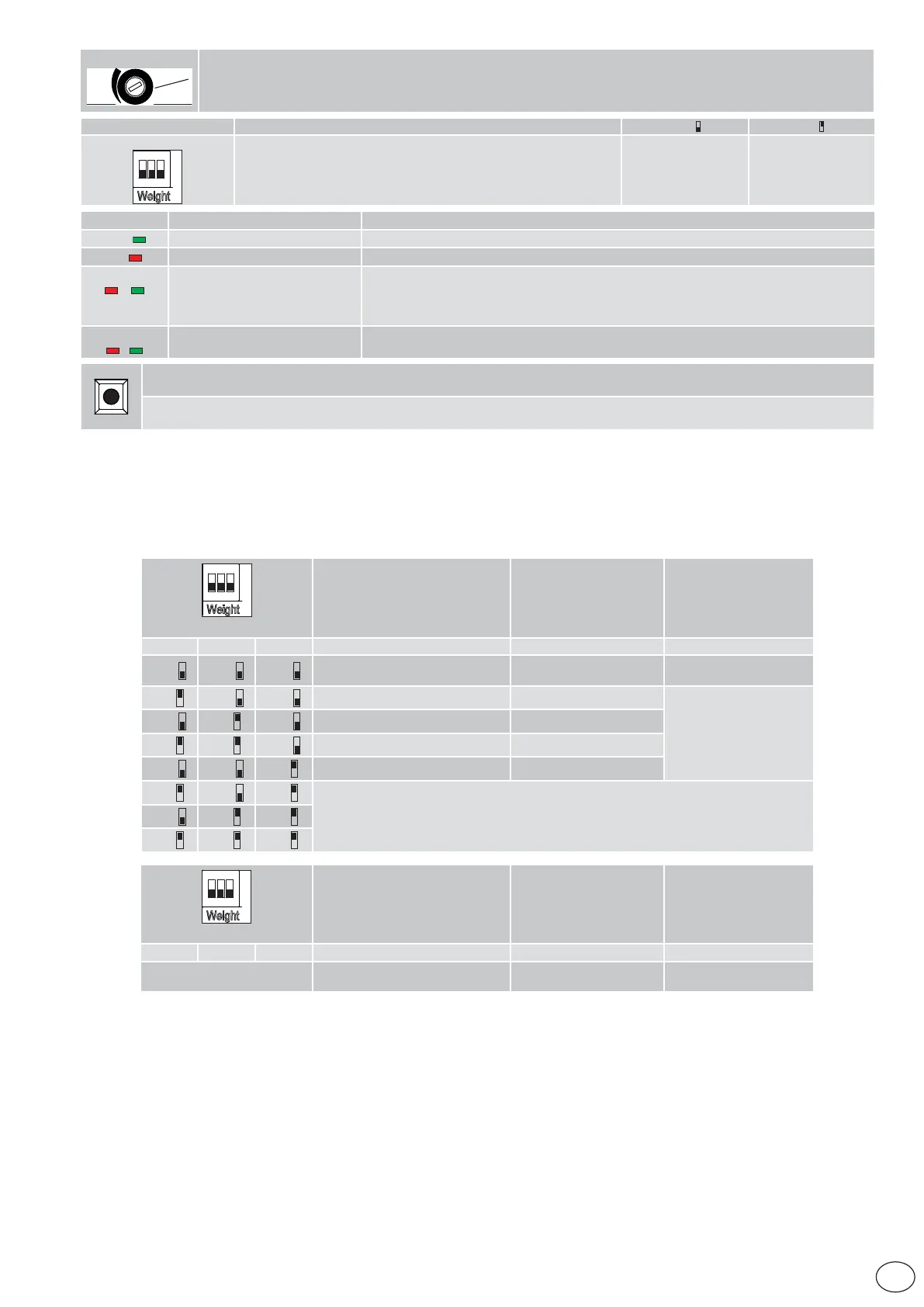

DIP-SCHALTER “WEIGHT”
DIP1 DIP2 DIP3 Gewicht eines Flügels Öffnungsgeschwindigkeit Leistung
OFF
OFF OFF
Bis max 40kg (1 Flügel)
oder 2 x 27kg (2 Flügel)
0,40m/s
Maximale Leistungen,
KEIN Low Energy
ON
OFF OFF
Bis 25kg 0,36m/s
Low-Energy-Leistungen
OFF ON OFF
Von 26 → 30kg 0,34m/s
ON ON OFF
Von 31 → 35 kg 0,31m/s
OFF
OFF ON
Von 36 → 40kg 0,29m/s
ON
OFF ON
NICHT VERWENDEN
OFF
ON ON
ON ON ON
ON
123
DIP-SCHALTER “WEIGHT”
DIP1 DIP2 DIP3 Gewicht eines Flügels Schließgeschwindigkeit Leistung
Jede Konfiguration
Bis max 40kg (1 Flügel)
oder 2 x 27kg (2 Flügel)
0,20m/s Low-Energy-Leistungen
Beschreibung
OFF
ON
DIP-SCHALTER “WEIGHT”
ON
123
Auswahl des Gewichts des Flügels für die Verwendung der Be-
triebsart LOW ENERGY
Siehe Kapitel 6 Siehe Kapitel 6
Öffnung
Ein kurzes Drücken aktiviert die Öffnung
AKTIVIERUNG Einstellung Trimmer/Dip-Schalter
(rote+grüne Led leuchten, siehe Aktivierungsverfahren)
TC
0 s disable
30 s
Zeit der automatischen Schließung. Von 0 bis 30 s.
Regelt die Zeit, die zwischen dem Ende der Öffnungsbewegung und dem Beginn der automatischen Schließung vergeht.
Bei geöffnetem Tor beginnt ein Öffnungsbefehl erneut mit der Zählung.
Wenn man die automatische Schließung ausschließen möchte, muss TC auf den Höchstwert eingestellt werden.
LED Eingeschaltet Blinkleuchte
Grün
Stromversorgung vorhanden Encoder nicht in Betrieb oder Antriebsstörung.
Rot
Sicherheitskontakt 6 oder 8 offen. Sicherheitstest misslungen.
Rot + Grün
+
Verfahren für die Einstellung der
Trimmer/Dip-Schalter aktiviert.
•2 mal Blinken = Bestätigung der Einstellung der Trimmer, Dip-Schalter.
•4 mal Blinken in Abständen von 1 s zeigt an, dass eine Einstellung durchgeführt wurde,
ohne dass zuvor das Einstellungsverfahren aktiviert wurde: Aktivierungsverfahren erneut
durchführen.
Rot / Grün
/
Abwechselndes Blinken
Der Antrieb steht still, da gleichzeitig ein Öffnungs- und ein Schließbefehl empfangen wurden
