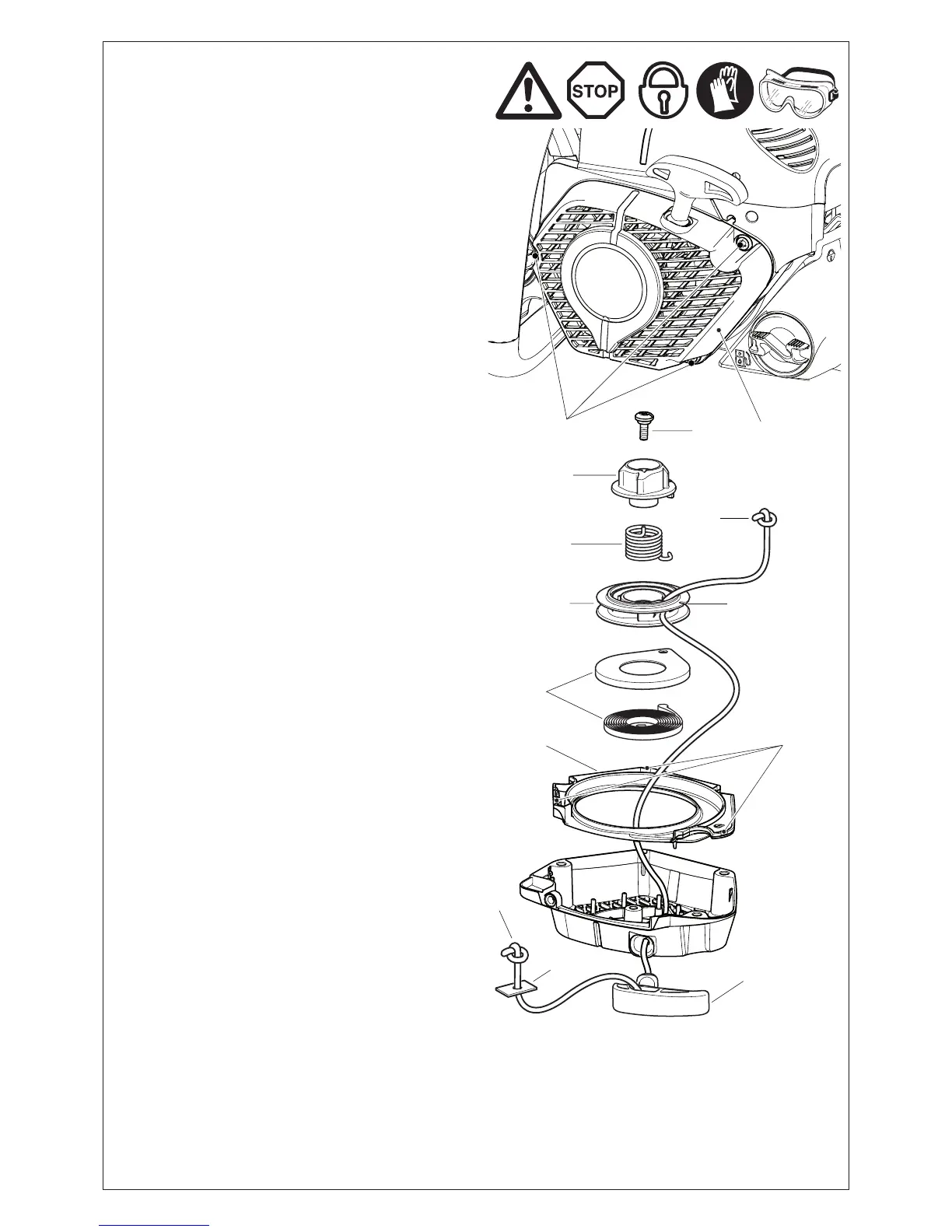

Recambio de la cuerda de arranque / Recambio
del casete con muelle recuperador / Recambio
del muelle de arranque
Desenroscar los tres tornillos (1).
Quitar la carcasa del ventilador (2).
3) de la carcasa del ventilador.
ATENCIÓN: ¡Peligro de lesiones! ¡Sólo debe desatornillar
el tornillo (7) al estar relajado el muelle recuperador!
Si desea cambiar la cuerda de arranque aunque no esté rota,
primero debe relajar el muelle recuperador del tambor de cable
(13).
A esto, en el tirador de arranque sacar completamente la
cuerda de la carcasa del ventilador.
Sujetar el tambor de cable con una mano y apretar con la otra
la cuerda en la entalladura (14).
Dejar subir cuidadosamente el tambor de cable hasta que el
muelle recuperador esté completamente relajado.
Desenroscar el tornillo (7) y extraer el empujador (8) y el
muelle (6).
Sacar cuidadosamente el tambor de cable.
Eliminar todos los restos de la cuerda.
Enhebrar la cuerda nueva (ø 0,14” (3,5 mm), 35,4” (900 mm)
de longitud) según indicado en el dibujo (no olvidar la arandela
(10)) y hacer un nudo en cada extremo de la cuerda.
Enhebrar el nudo (11) en el tambor de cable (5).
Enhebrar el nudo (12) en el tirador de arranque (9).
Colocar el tambor de cable girándolo ligeramente hasta que
reaccione el muelle recuperador.
Montar el muelle (6) y el empujador (8) e introducirlos juntos en
el tambor de cable (5) girando ligeramente en sentido contrario
a las agujas del reloj. Introducir y apretar el tornillo (7).
Pasar el cable por la entalladura (14) y dar tres vueltas de
cable al tambor en el sentido de las agujas del reloj.
las torsiones de la cuerda con la mano derecha, tensar la
cuerda y sujetarla.
la cuerda en el tambor.
-
contrarse erguido en la carcasa del ventilador.
NOTA:
el tambor debe poder ser girado al menos 1/4 de vuelta en
ATENCIÓN: ¡Peligro de lesiones! Una vez desenrollada
la cuerda, es menester asegurar el tirador de arranque,
ya que ésta se recobraría instantáneamente en caso de
destrabarse involuntariamente el tambor.
Reponer el casete con muelle recuperador
Desmontar la carcasa del ventilador y el tambor de cable
(véase arriba).
ATENCIÓN: ¡Riesgo de lesiones! ¡El muelle recuperador
puede salir despedido! Usar necesariamente guantes y
gafas de protección!
Golpear ligeramente la carcasa del ventilador con toda la
mante-
nerla sujeta. Levantar a continuación la carcasa del ventilador
con cuidado y paso a paso, ya que el casete del muelle
recuperador desprendido (13) se puede destensar así de
un modo controlado en caso de que haya saltado el muelle
recuperador del casete de plástico.
Montar con cuidado el nuevo casete del muelle recuperador
y presionarlo hasta que enclave.
Colocar el tambor de cable girándolo lentamente hasta que
el muelle recuperador se enganche.
Montar el muelle (6) y el empujador (8) y apretar con el
tornillo (7).
Tensar el muelle (véase arriba).
Reemplazar el muelle de arranque
INDICACIÓN: En caso de romperse el muelle (6) del sistema
de arranque suave con muelle, para arrancar el motor se
necesitará más energía y se notará una mayor resistencia al
tirar del tirador de arranque. En caso de notarse estos sínto-
mas al arrancar, comprobar el muelle (6) y de ser necesario
Montaje de la carcasa del ventilador
3) en la caja del ventilador, en
este proceso deberá encastrar los tres escotes (4). Alinear la
carcasa del ventilador hacia la caja, presionar ligeramente y
tirar del asa de arranque hasta que ataque el dispositivo de
arranque.
Apretar los tornillos (1).
