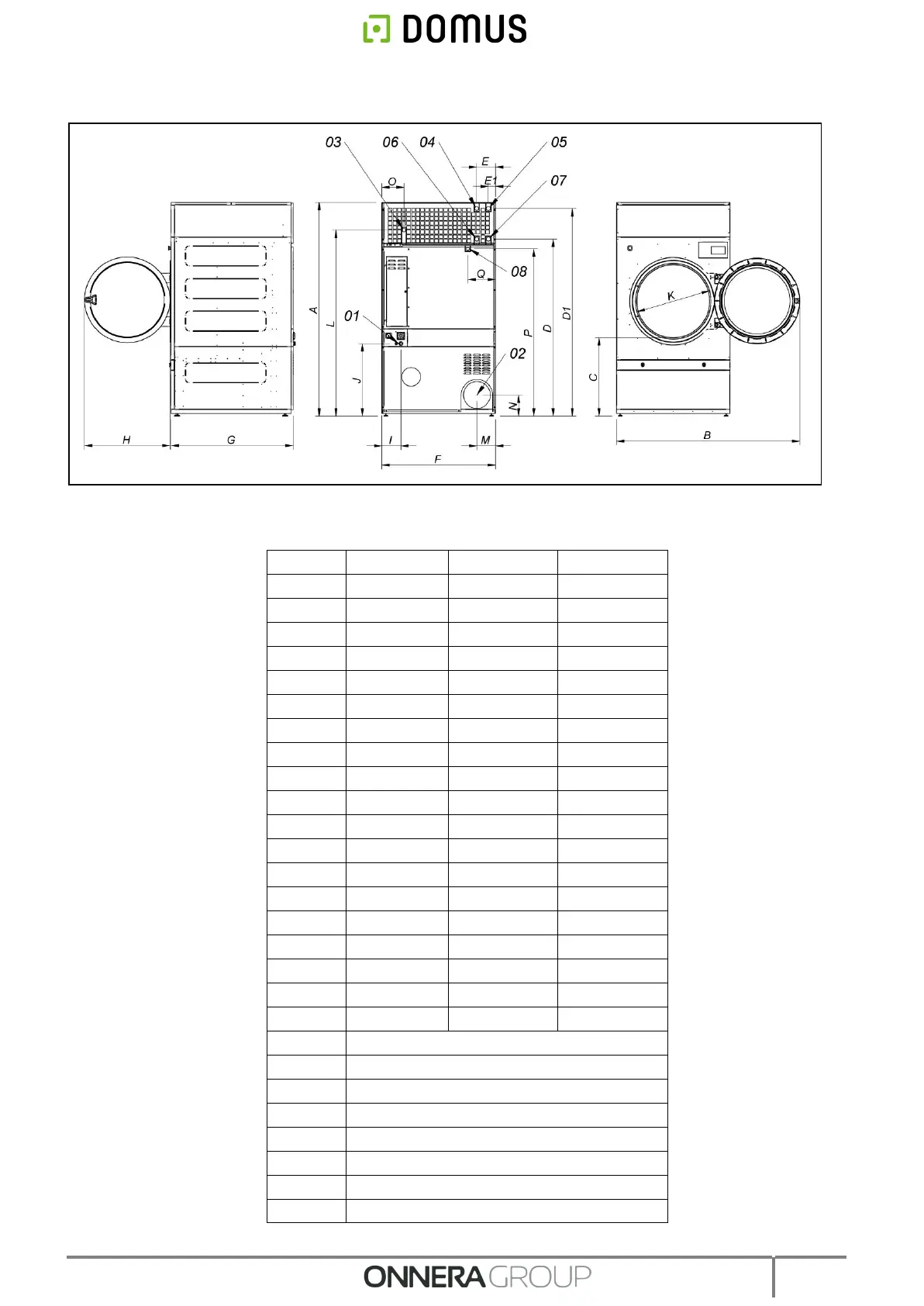

2.1. Übersicht und Abmessungen
ALLGEMEINE ABMESSUNGEN (in mm):
MODELL
DTT/DTM-45
DTT/DTM-60
DTT/DTM-80
A
2380
2380
2380
B
2045
2045
2045
C
874
874
874
D
1981
1981
1981
D1
2311
2311
2311
E
211
211
211
E1
80
80
80
F
1270
1270
1270
G
1106
1366
1598
H
956
956
956
I
230
230
230
J
870
870
870
K
802
802
802
L
2088
2088
2088
M
214
214
214
N
240
240
240
O
244
244
244
P
1841
1841
1841
Q
308
308
308
01
ELEKTRISCHE ZULEITUNG
02
DAMPFABZUG Ø 300
03
GASEINLASS 3/4"
04
DAMPFEINLASS DTT/DTM-45 1”
05
DAMPFEINLASS DTT/DTM-60/80 1”
06
KONDENSATABFUHR DTT/DTM-45 1”
07
KONDENSATABFUHR DTT/DTM-60/80 1”
08
BRANDSCHUTZVENTIL 3/4"
