Domus DTT-45 - Vista General y Dimensiones

L 


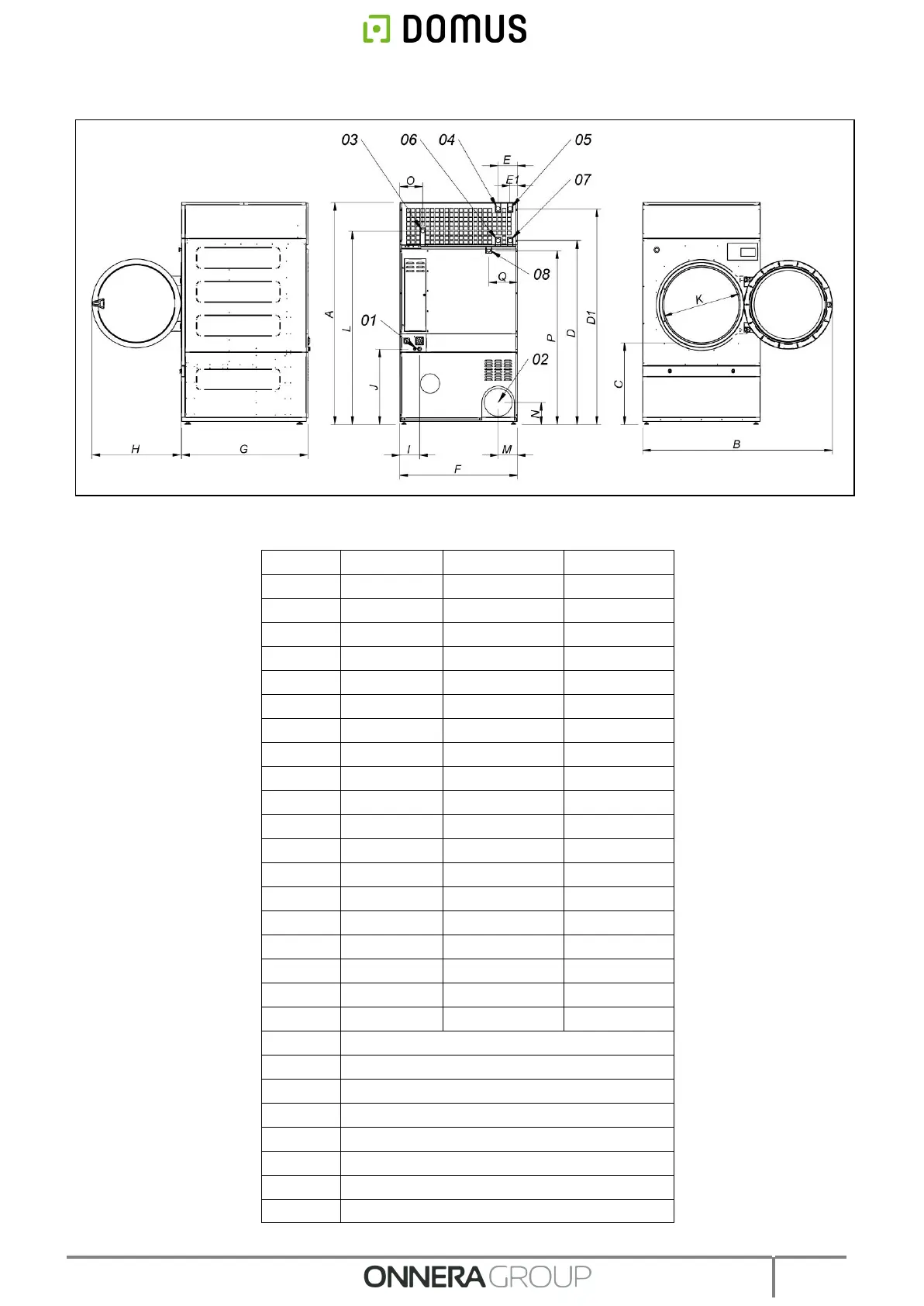

2.1. Vista general y dimensiones
DIMENSIONES GENERALES (indicadas en mm):
MODELO
DTT/DTM-45
DTT/DTM-60
DTT/DTM-80
A
2380
2380
2380
B
2045
2045
2045
C
874
874
874
D
1981
1981
1981
D1
2311
2311
2311
E
211
211
211
E1
80
80
80
F
1270
1270
1270
G
1106
1366
1598
H
956
956
956
I
230
230
230
J
870
870
870
K
802
802
802
L
2088
2088
2088
M
214
214
214
N
240
240
240
O
244
244
244
P
1841
1841
1841
Q
308
308
308
01
ACOMETIDA ELECTRICA
02
SALIDA VAHOS Ø300
03
ENTRADA GAS 3/4"
04
ENTRADA VAPOR DTT/DTM-45 1"
05
ENTRADA VAPOR DTT/DTM-60/80 1”
06
SALIDA CONDENSADOS DTT/DTM-45 1"
07
SALIDA CONDENSADOS DTT/DTM-60/80 1”
08
VALVULA ANTI-INCENDIO 3/4"
