3.3.2. Tubo di scarico
L'aria umida deve essere canalizzata verso l'esterno attraverso una tubatura con un diametro netto corrispondente al
diametro esterno del tubo di uscita del vapore. L'aria di scarico deve essere condotta verso l'esterno del locale di lavoro
e non deve essere collegato ad altri fumaioli già in uso in grado di estrarre i fumi di altri combustibili.
La posizione di questi condotti deve corrispondere ai limiti stabiliti dalla normativa termica ambientale. Utilizzare un tubo
in materiale resistente alla temperatura (150ºC). Non installare mai il tubo in prossimità di materiali infiammabili o
suscettibili di deformazione a causa dell'eccesso di temperatura.
Il tubo deve essere liscio sulla parte interna. È importante che non ci siano elementi che disturbano il percorso dell'aria o
che possono raccogliere lanugine (viti, rivetti,). Devono essere previsti sistemi per l'ispezione e la pulizia periodica dei
condotti.
Si raccomanda che il tubo di uscita, sia il più corto possibile. È consigliabile che la pendenza sia del 2% verso
l'esterno nelle sezioni orizzontali, per prevenire il flusso della condensa alla macchina.

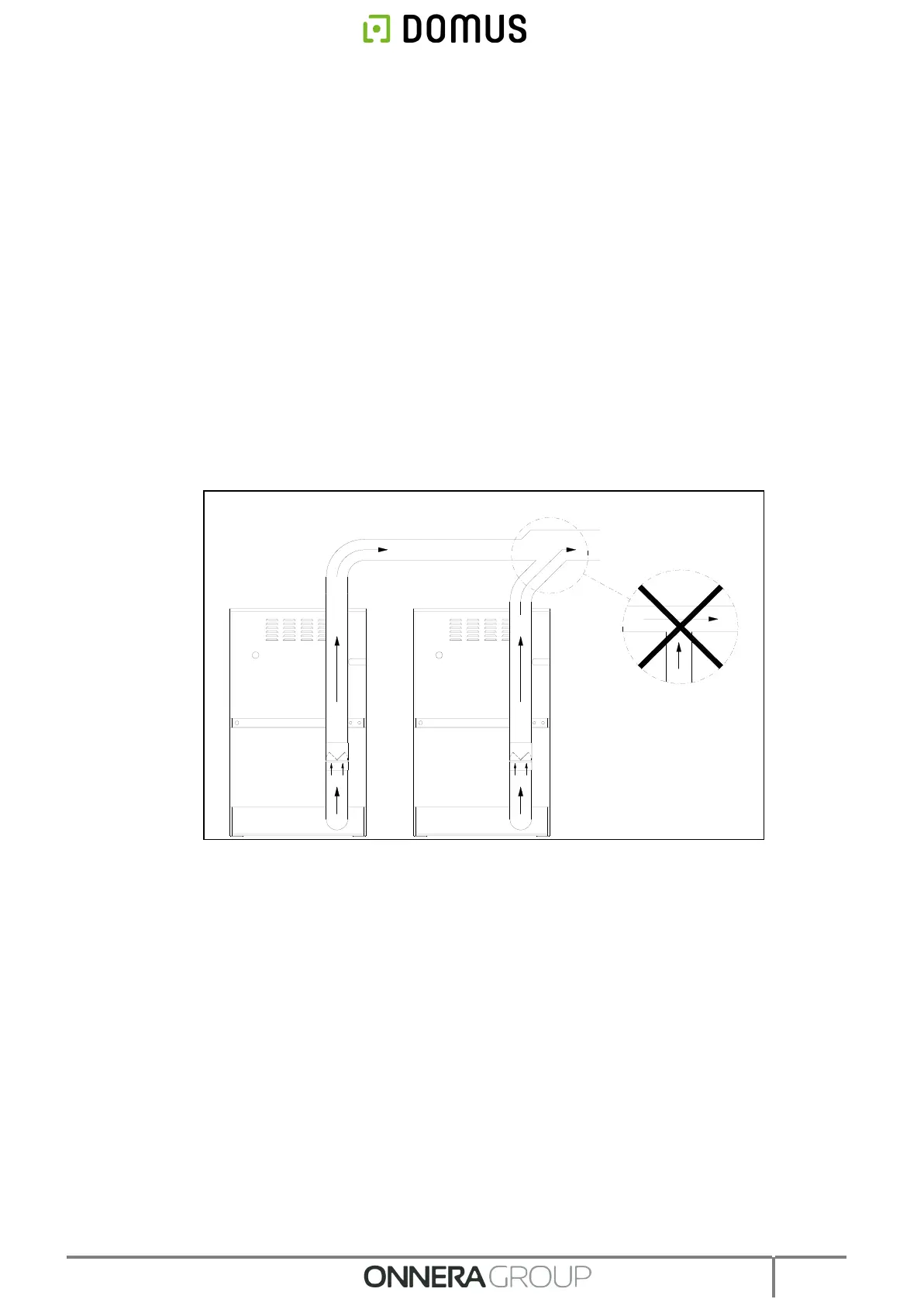

È preferibile che ogni macchina sia dotata di un'uscita di vapore indipendente. Se non è possibile:
• Sempre connessioni a Y. Mai a T.
• Aumentare la sezione davanti la connessione in modo tale che la sezione finale è la somma delle due precedenti.
IMPORTANTE
• Per l'estrazione di vapori, NON utilizzare tubi di plastica flessibili o fogli di alluminio. Raccomandiamo un tubo
metallico rigido. Il diametro è di Ø300mm.
• Verificare che l'installazione del locale sia pulita e priva di residui di altre asciugatrici.
• Usare il minor numero possibile di gomiti.
• Per unire i diversi gomiti e tubi, utilizzare il nastro adesivo di alluminio. Evitare il fissaggio con viti di lamiera, ciò
comporterebbe un accumulo di lanugine all'interno.
• Il condotto, nel suo passaggio all'esterno o in zone fredde, dovrebbe essere isolato per evitare la condensa che
può a sua volta causare un accumulo di lanugine sulle pareti interne del tubo.
• Si RACCOMANDA di installare un registro regolatore di flusso nel condotto di uscita di ciascun
essiccatore per poter regolare la portata ottimale per l'estrazione del vapore.
Nota: Per installazioni con più metri lineari di tubo e/o più gomiti consultare il servizio tecnico. Potrebbe essere
necessario espandere il diametro del tubo o anche installare nell'installazione un aspiratore ausiliare.
Di seguito riportiamo una tabella in cui è possibile vedere il diametro equivalente necessario per collegare varie
asciugatrici ad una uscita di vapore comune e la superficie minima di entrata di aria fresca (vedi paragrafo 3.3.1):
