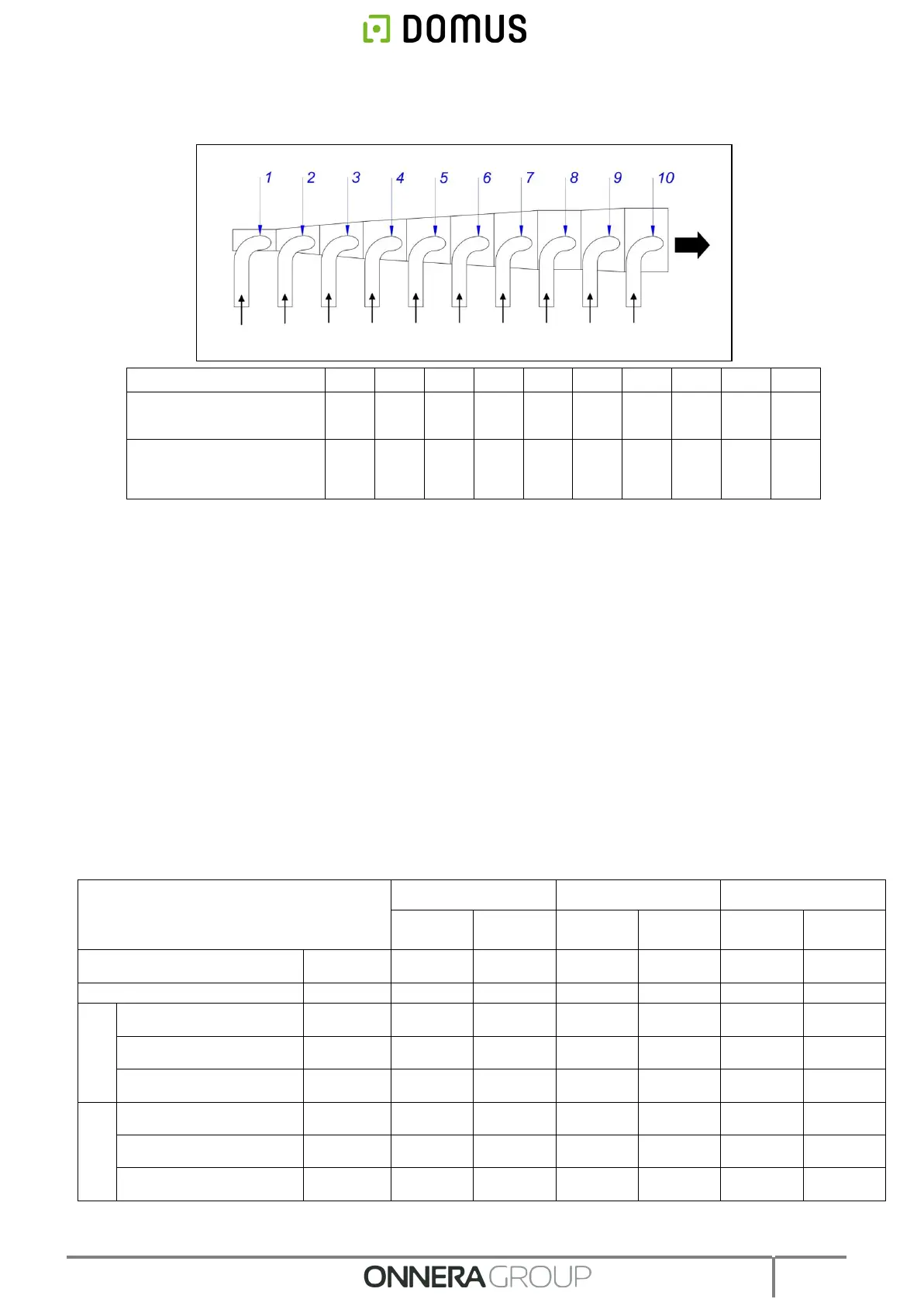

Далее можно ознакомиться с таблицей соответствующего диаметра, необходимого для подведения
нескольких сушек в одну общую трубу для отвода воздуха, а также минимальную площадь для подвода
свежего воздуха (см. пункт 3.3.1):
Количество сушек
1
2
3
4
5
6
7
8
9
10
Диаметр отводной
трубы (мм.)
300
450
500
600
710
750
800
900
900
1000
Минимальная площадь
для подвода свежего
воздуха (м²)
0,30
0,60
0,80
1,15
1,60
1,80
2,00
2,50
2,50
3,15
3.4. Электрическое подключение
Убедитесь в том, что характеристики электросети соответствуют характеристикам сушки, которые указаны
на ее заводской табличке, и что сечение кабеля и другое вспомогательного оборудования могут обеспечить
необходимую мощность.
Заводская комплектация автомата включает полную электрическую установку, поэтому достаточно открыть
его заднюю крышку и соединить три фазы L1, L2, L3 и нейтральную N и заземление с соответствующими
клеммами или главным выключателем.
В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ требуется встроить один магнитотермический расцепитель и один
дифференциал между схемой и сетью. Чувствительность дифференциала должна составлять 300 мА.
Повышенная чувствительность, например 30мА, обычная в домашних приборах может повлиять на
неправильное функционирование катка.
Подключить три фазы и нейтральную к соответствующим клеммам или главному выключателю и
заземлению с панели электрических компонентов в соответствии со следующей таблицей (размер сечения
2 мм).
Применение кабеля заземления обязательно для обеспечения безопасности
пользователей и правильного функционирования.
(1) Необходим разъем для 60 Гц.
DTT/DTM-45
DTT/DTM-60
DTT/DTM-80
стандарт
рецирку
ляция
стандарт
рецирку
ляция
стандарт
рецирку
ляция
Напряжение y стандартная
кабельная
V
230-400V
III+N+G
230-400V
III+N+G
230-400V
III+N+G
230-400V
III+N+G
230-400V
III+N+G
230-400V
III+N+G
Частота
Гц
50 / 60 (1)
50 / 60 (1)
50 / 60 (1)
50 / 60 (1)
50 / 60 (1)
50 / 60 (1)
Нагревание:
Электрическо е
Сечение кабеля 230V 1N+G /
Предохранитель
Nº x mm2 /
A
-
-
-
-
-
-
Сечение кабеля 230V 3~+G /
Предохранитель
Nº x mm2 /
A
-
-
-
-
-
-
Сечение кабеля 400V 3N+G /
Предохранитель
Nº x mm2 /
A
5 x 35 /
100
5 x 35 /
100
5 x 50 /
125
5 x 50 /
125
5 x 50 /
125
5 x 50 /
125
Нагревание:
на газу или пару
Сечение кабеля 230V 1N+G /
Предохранитель
Nº x mm2 /
A
-
-
-
-
-
-
(для 230V 3~+T соединять 2
фаза +G)
Nº x mm2 /
A
4 x 2,5 / 20
4 x 2,5 / 20
4 x 2,5 / 25
4 x 2,5 / 25
4 x 2,5 / 25
4 x 2,5 / 25
(для 400V 3N+T соединять
фаза +N+G)
Nº x mm2 /
A
5 x 2,5 / 20
5 x 2,5 / 20
5 x 2,5 / 25
5 x 2,5 / 25
5 x 2,5 / 25
5 x 2,5 / 25
