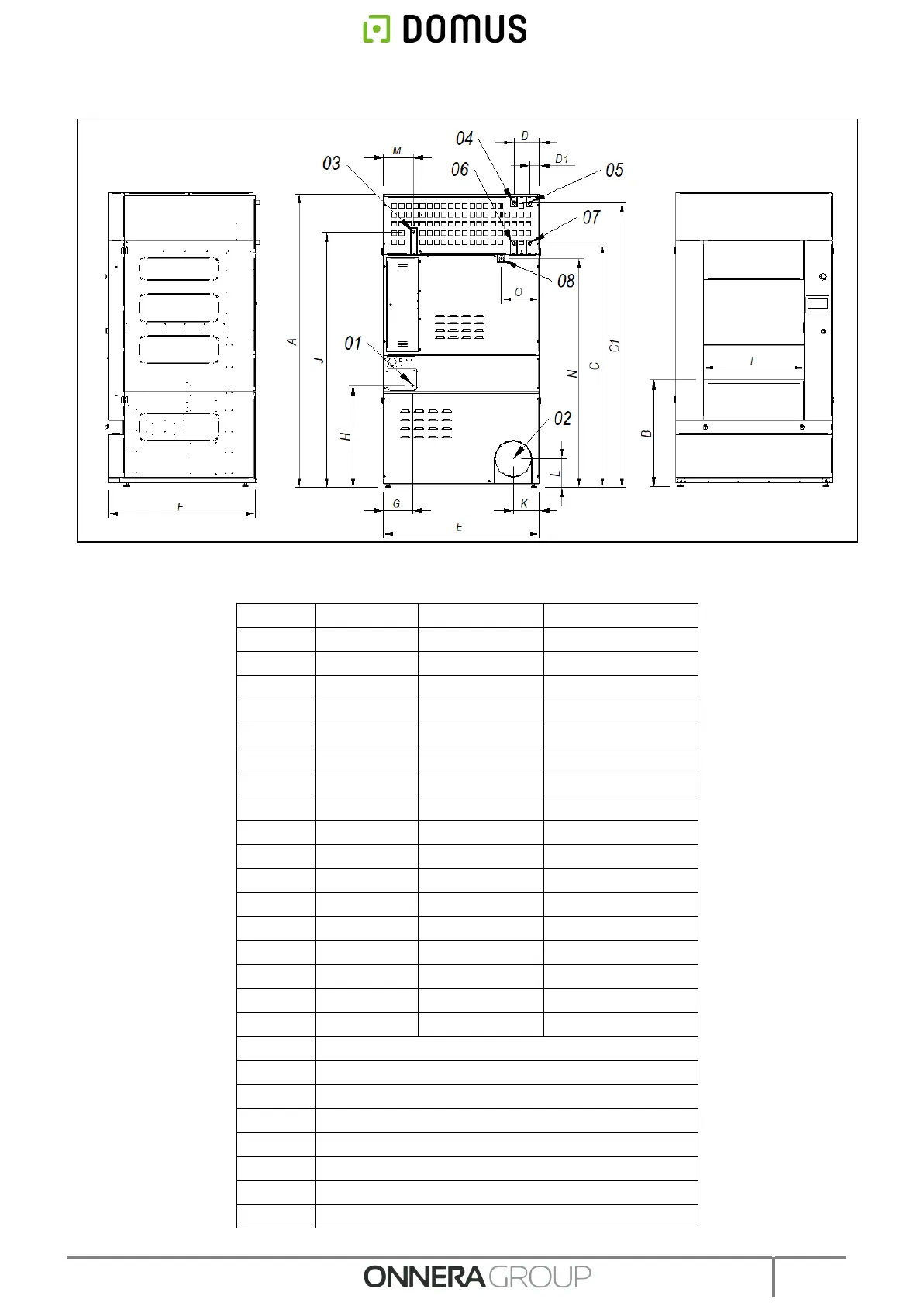

2.2. Vista geral e dimensões (OPÇÃO DE PORTA GUILHOTINA)
DIMENSÕES GERAIS (indicadas em mm):
MODELO
DTT/DTM-45
DTT/DTM-60
DTT/DTM-80
A
2382
2382
2382
B
862
862
862
C
1797
1797
1797
C1
2307
2307
2307
D
208
208
208
D1
79
79
79
E
1270
1270
1270
F
1196
1456
1688
G
240
240
240
H
827
827
827
I
815
815
815
J
2070
2070
2070
K
215
215
215
L
236
236
236
M
246
246
246
N
1855
1855
1855
O
310
310
310
01
LIGAÇÃO ELÉCTRICA
02
SAÍDA DE VAPORES Ø300
03
ENTRADA DE GÁS 3/4”
04
ENTRADA DE VAPOR DTT/DTM-45 1”
05
ENTRADA DE VAPOR DTT/DTM-60/80 1”
06
SAÍDA DE CONDENSAÇÃO DTT/DTM-45 1”
07
SAÍDA DE CONDENSAÇÃO DTT/DTM-60/80 1”
08
VÁLVULA CONTRA INCÊNDIO 3/4"
