3.3.2. Tubería de salida
Debe canalizarse el aire húmedo al exterior mediante el empalme de una tubería cuyo diámetro neto corresponda
al diámetro exterior del tubo de salida de vahos. El aire de extracción debe ser conducido al exterior del local de
trabajo y nunca debe ser conectado a otras chimeneas ya en uso que extraigan humos de otros combustibles.
La ubicación de estos conductos debe estar bajo los límites establecidos en la legislación térmica ambiental. Se
debe utilizar un tubo realizado en material resistente a la temperatura (150ºC). No instalar nunca el tubo muy cerca
de materiales inflamables o susceptibles de deformación por sobre temperatura.
El tubo debe ser listo por la parte interior. Es importante que no existan elementos que perturben el camino del
aire o que puedan acumular pelusa (tornillos, remaches, etc.). Se deben prever sistemas para la inspección y
limpieza periódica de los conductos.
Es recomendable que la tubería de salida tenga la mínima longitud posible. Es aconsejable que tenga
una pendiente del 2% en sentido hacia el exterior en las secciones horizontales, para evitar que el
condensado retorne hacia la máquina.

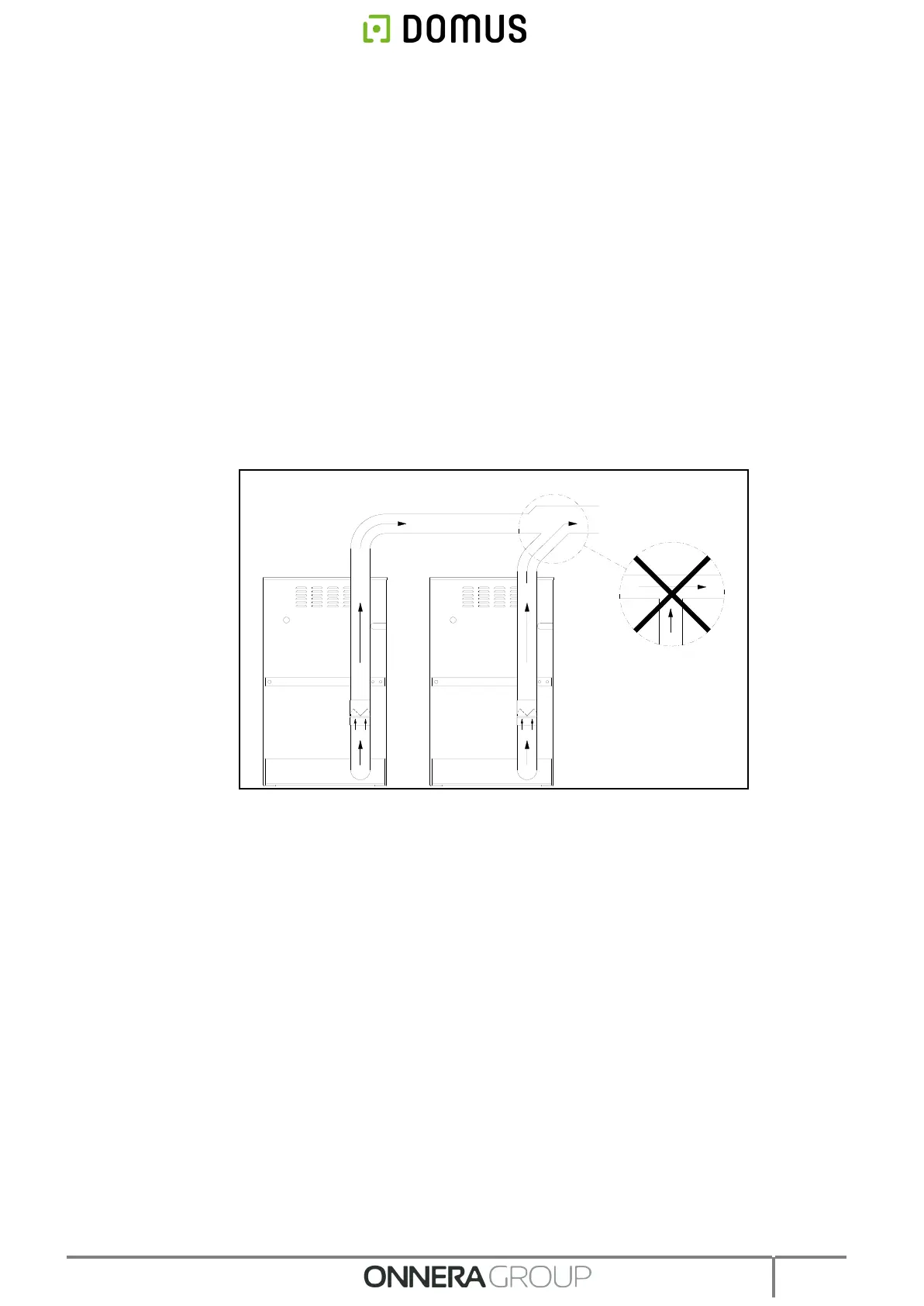

Es preferible que cada máquina disponga de su salida de vahos independiente. Si no es posible:
• Siempre conexiones en Y. Nunca en T.
• Aumentar la sección antes de la conexión de manera que la sección final sea la suma de las dos anteriores.
IMPORTANTE
• Para la extracción de vahos, NO utilizar tubos flexibles de plástico o papel de aluminio. Recomendamos
tubo rígido metálico. El diámetro es de Ø300mm.
• Comprobar que la instalación existente en el local está limpia y no contenga restos de pelusa de otras
secadoras.
• Usar el menor número de codos posible.
• Para la unión de los diversos codos y tubos, usar cinta adhesiva de papel de aluminio. Evitar la fijación
de los mismos con tornillos para chapa, esto resultaría en una acumulación de pelusa en el interior.
• El conducto en su paso por el exterior o por zonas frías, debería ser aislado para evitar condensaciones,
provocaría una acumulación de pelusa en las paredes interiores del tubo.
• Es RECOMENDABLE instalar un registro regulador de caudal en el conducto de salida de cada
secadora para poder ajustar el caudal óptimo de la extracción de vapores.
Nota: Para instalaciones con más metros lineales de tubería y/o más codos consultar con el servicio técnico.
Puede ser preciso ampliar el diámetro de la tubería o incluso instalar en la instalación en la misma un aspirador
auxiliar.
