3.9. Монтаж газовых, паровых и электрических аккумуляторов

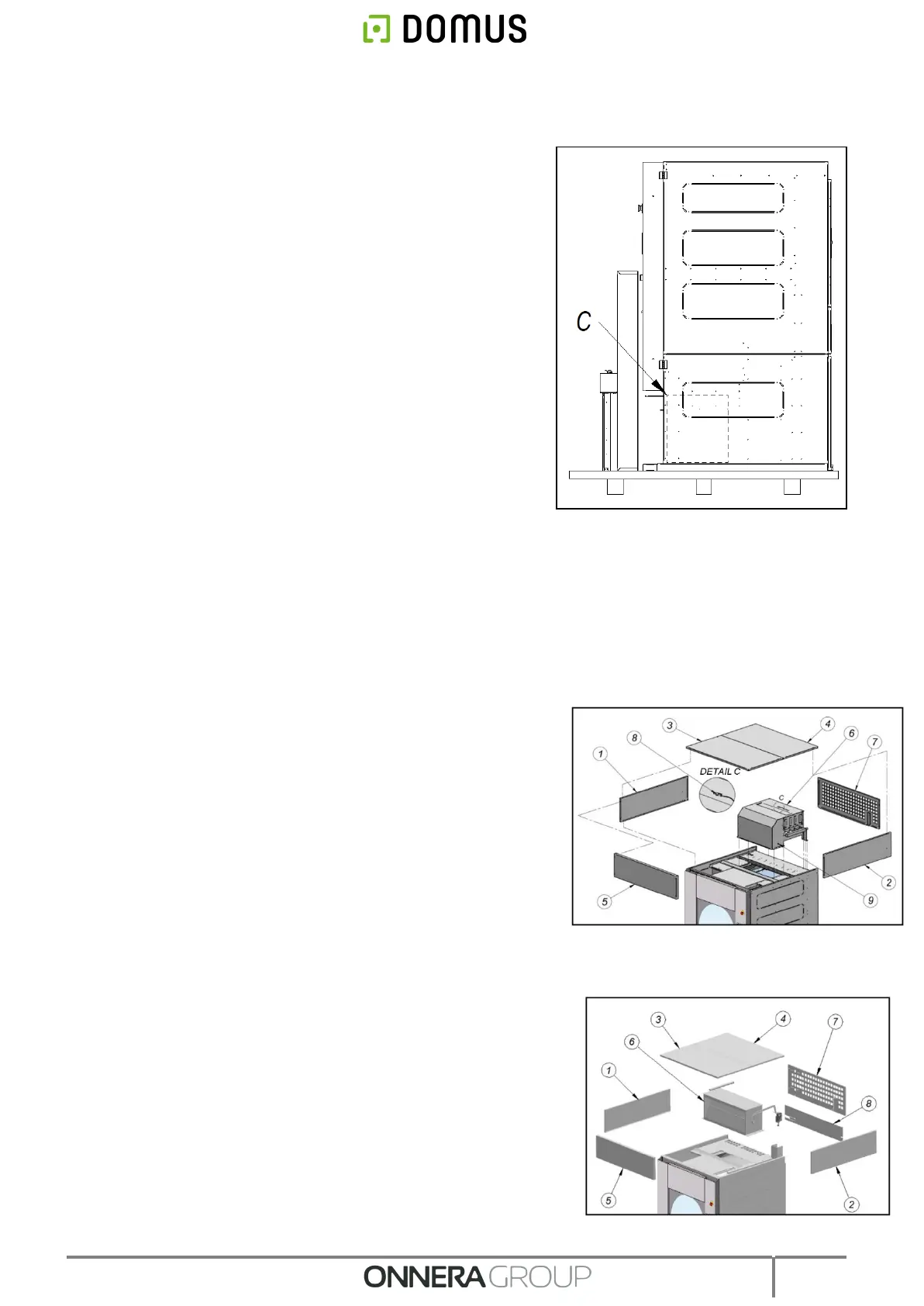

МЕСТО РАСПОЛОЖЕНИЯ НАГРЕВАТЕЛЬНЫХ
БАТАРЕЙ:
Нагревательные батареи поставляются в разобранном
виде и находятся внутри аппарата.
Чтобы получить к ним доступ, открыть ящик фильтра,
снять нижнюю крышку, чтобы извлечь батарею. Это
правило относится ко всем сушильным аппаратам серий
DTT/DTM-60, DTT/DTM-80, а также для электрической
батареи в моделях DTT/DTM-45 (см. положение «С» на
схеме).
В случае с DTT/DTM-80 фильтрующий узел и верхняя
лицевая панель расположены внутри барабана. В
остальных моделях он расположен в передней части
машины.
Процесс монтажа батарей:
Примечание: внутри барабана находится пластиковая упаковка с необходимыми крепежными
элементами. Выполните следующие процедуры для установки батарей в соответствии с типом
нагрева
3.9.1. Процедура монтажа газового аккумулятора:
1. Снять детали 3 и 4 с верхней панели для доступа к боковым панелям
1 и 2 и к передней панели 5, которые находятся в разобранном
состоянии внутри корпуса.
2. Установить аккумулятор 6 как указано на рисунке и закрепить при
помощи болтов.
3. Установить гильзу B термостата при помощи A герметичного вводного
сальника и закрепить при помощи предварительного натянутого
хомута на аккумуляторе (смотреть рис. 1).
4. Установить панели 1 и 2 и закрепить их при помощи болтов M5x10.
5. Закрепить переднюю панель и детали верхних панелей 3 и 4 при
помощи болтов M5x40.
6. Закрепить заднюю панель 7 при помощи поставляется винтов.
3.9.2. Процедура монтажа парового аккумулятора:
1. Снять детали 3 и 4 с верхней панели для доступа к боковым панелям
1 и 2 и к передней панели 5, которые находятся в разобранном
состоянии внутри корпуса.
2. Установить аккумулятор 6 как указано на рисунке и закрепить при
помощи болтов.
3. Установить гильзу B термостата при помощи A герметичного вводного
сальника и закрепить при помощи предварительного натянутого
хомута на аккумуляторе (смотреть рис. 1).
4. Установить деталь 8 (вытяжка воздуха) так, как указано на рисунке и
закрепить его на основании, а затем уже на боковой части при помощи
заклепок.
5. Установить панели 1 и 2 и закрепить их при помощи болтов M5x10.
6. Закрепить переднюю панель и детали верхних 3 и 4 при помощи
болтов M5x40.
