PRECAUCION: USAR COMPONENTES APROPIADOS PARA EL CAUDAL Y TEMPERATURA EN
LA QUE SE ESTA TRABAJANDO.

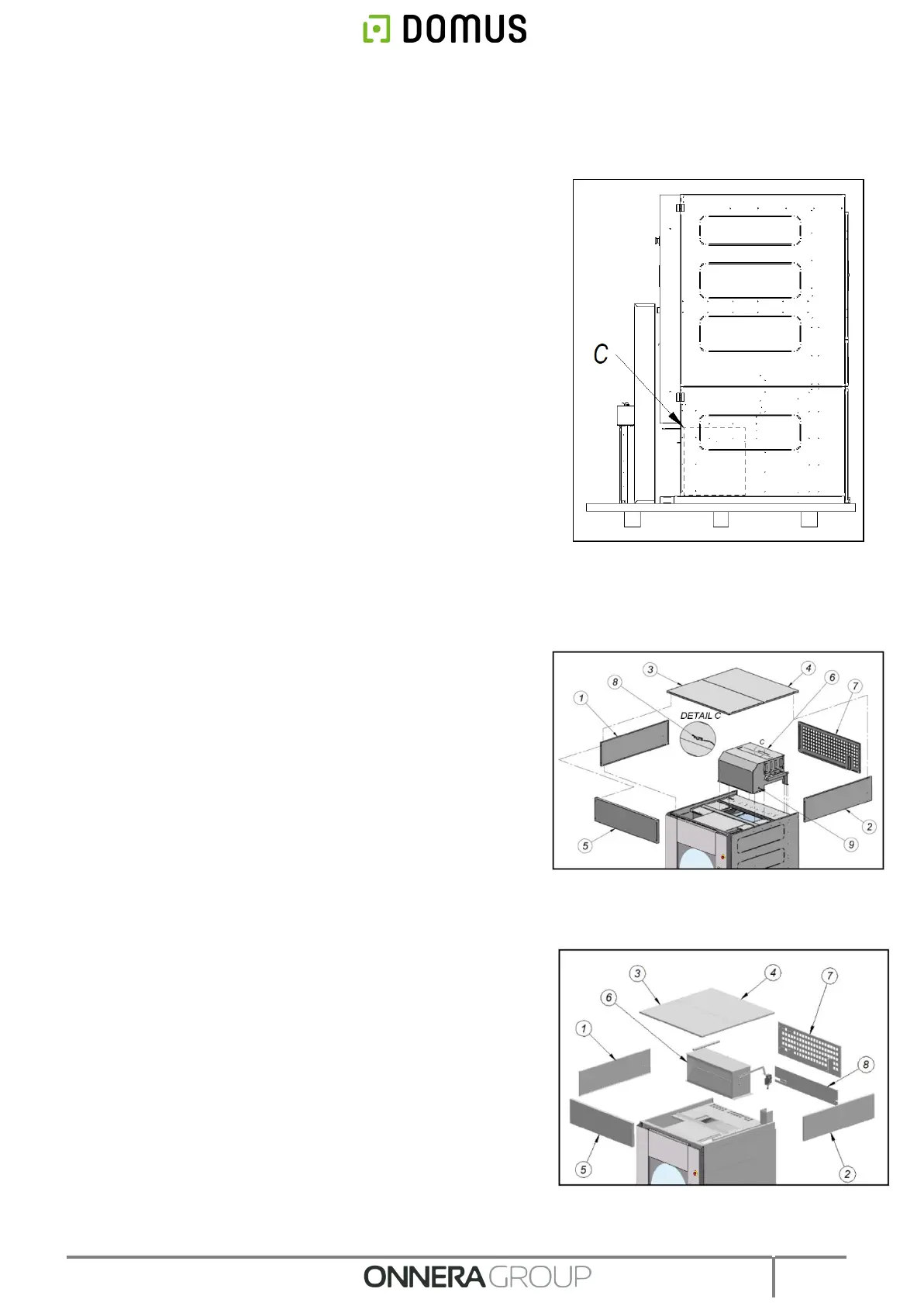

3.9. Montaje y ubicación de las baterías de gas, vapor y eléctrica.
LOCALIZACIÓN DE LAS BATERIAS CALEFACTORAS:
Las baterías calefactoras se entregan desmontadas y ubicadas en
el interior de la máquina.
Para acceder a las mismas, es preciso abrir el cajón filtro y quitar la
tapa inferior para poder sacarla, esto es para todas las secadoras
DTT/DTM-60, DTT/DTM-80 y también para la batería eléctrica de
las DTT/DTM-45 (ver posición C en el esquema).
En el caso de la DTT/DTM-80, el conjunto filtro y el panel frontal
superior se encuentra dentro del tambor. En el resto de los modelos,
se encuentra en la parte frontal de la máquina.
Proceso de montaje de las baterías:
Nota: Dentro del tambor se encuentra una bolsa de plástico con toda la tornillería necesaria para el montaje. Seguir
los siguientes procedimientos para montar las baterías en función del tipo de calefacción.
3.9.1. Proceso de montaje batería gas:
1. Desmontar las piezas del techo 3 y 4 para poder acceder a las
tapas laterales 1 y 2 y al frontal 5 que se encuentran desmontadas
en el interior.
2. Colocar la batería 6 como se indica en el dibujo y fijarla mediante
los tornillos.
3. Pasar la vaina B del termostato por el pasamuros A y situarla con
la abrazadera pre montada en la batería (ver Fig. 1).
4. Colocar los paneles laterales 1 y 2 con los tornillos M5x10.
5. Montar el frontal 5 y las piezas del techo 3 y 4 con los tornillos
M5x40.
6. Situar la tapa posterior 7 con los tornillos suministrados.
3.9.2. Proceso de montaje batería vapor:
1. Desmontar las piezas del techo 3 y 4 para poder acceder a las
tapas laterales 1 y 2 y al frontal 5 que se encuentran desmontadas
en el interior.
2. Colocar la batería 6 como se indica en el dibujo y fijarla mediante
los tornillos.
3. Pasar la vaina B del termostato por el pasamuros A y situarla con
la abrazadera pre montada en la batería (ver Fig. 1).
4. Situar la pieza 8 (desviador de aire) tal como indica el dibujo y
fijarla a la base y luego al lateral con los remaches.
5. Colocar los paneles laterales 1 y 2 con los tornillos M5x10.
6. Montar el frontal 5 y las piezas del techo 3 y 4 con los tornillos
M5x40.
7. Situar la tapa posterior 7 con los tornillos suministrados.
