3.3.2. Tuyauterie de sortie
L'air humide doit être canalisé à l'extérieur grâce à un raccord de tuyau, dont le diamètre net correspond au
diamètre extérieur du tuyau de sortie de buées. L'air évacué doit être conduit en dehors du lieu de travail et ne doit
jamais être relié à d'autres cheminées, déjà utilisées pour extraire la fumée d'autres combustibles.
L'emplacement de ces conduits doit être dans les limites établies dans la législation thermique environnementale.
Le tuyau utilisé dans être réalisé dans un matériau qui résiste à la température (150ºC). Ne jamais installer le tuyau
trop près de matériaux inflammables ou susceptibles de se déformer par excès de température.
L'intérieur du tuyau doit être lisse. Il est important qu'il n'existe pas d'éléments qui viennent perturber la trajectoire
de l'air ou sur lesquels puissent accumuler des peluches (vis, rivets, etc.). Des systèmes d'inspection et de
nettoyage périodique des conduits doivent être prévus.
Il est conseillé que la tuyauterie de sortie soit la plus courte possible. Elle devrait avoir une pente de 2%
vers l'extérieur dans les sections horizontales, pour empêcher l'écoulement du condensat vers la
machine.
Il vaut mieux que chaque machine dispose de sa propre sortie de buées. Si ce n'est pas possible :

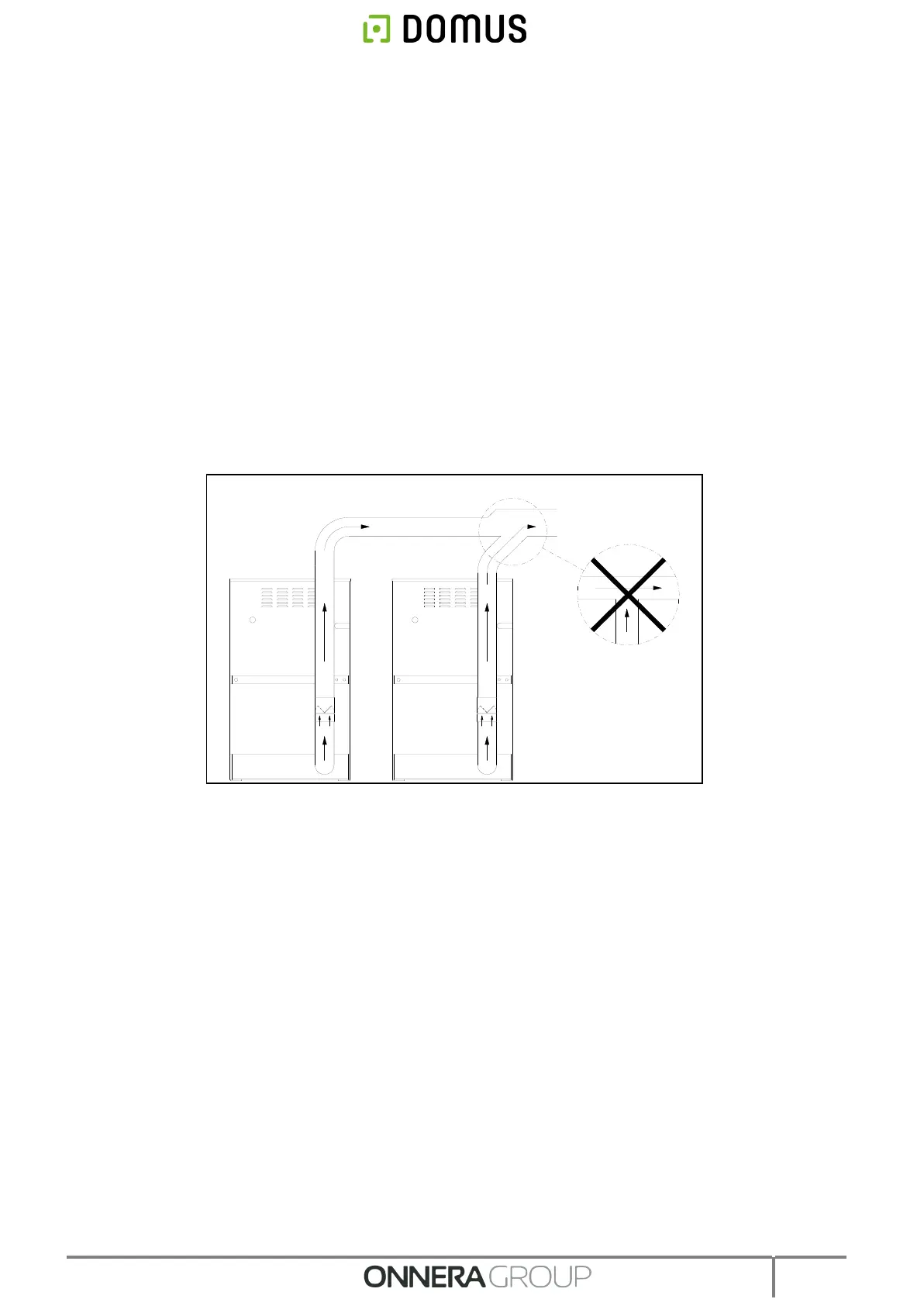

• Les raccords doivent toujours être en forme de Y. Jamais en forme de T.
• Augmentez la section avant le raccord, de façon à ce que la section finale soit la somme des deux précédentes.
IMPORTANT
• Pour extraire les vapeurs, NE PAS utiliser de tubes flexibles en plastique ou du papier aluminium. Nous
recommandons un tube rigide métallique. Le diamètre est de 300 mm.
• Vérifier que l'installation existante dans le local est propre et ne contient pas de restes de peluche provenant
d'autres sèche-linge.
• Utiliser le moins de coudes possible.
• Pour unir les différents coudes et tubes, utilisez du ruban adhésif en papier d'aluminium. Éviter leur fixation avec
des vis à tôle, cela entraînerait une accumulation de peluches à l'intérieur.
• Le conduit à son passage à l'extérieur ou dans des zones froides devrait être isolé pour éviter des
condensations, cela provoquerait une accumulation de peluches sur les parois intérieures du tube.
• Il est RECOMMANDÉ d'installer un registre régulateur de débit dans le conduit de sortie de chaque
sécheuse afin de pouvoir régler le débit optimal pour l'extraction de la vapeur.
Remarque : Pour les installations avec plus mètres linéaires de tuyauterie et / ou plus d'un coude, veuillez
consulter le service technique. Il peut être nécessaire d'augmenter le diamètre du tuyau ou même de monter sur
l'installation même un aspirateur auxiliaire.
Vous trouverez ci-dessous un tableau sur lequel vous pouvez consulter le diamètre équivalent nécessaire pour
relier plus sèche-linge à une sortie commune de buées, ainsi que la surface minimale d'entrée d'air frais (reportez-
vous au paragraphe 3.3.1):
