5. Bedienungsanleitung
5.1. Programmschalter
Der Programmschalter zum Einschalten der Anlage befindet
sich in der Nähe der Türanlage. Zur Inbetriebnahme muss der
NOT-AUS Schalter, der sich in den meisten Fällen neben
dem Programmschalter befindet, entriegelt werden (Knopf
drehen).

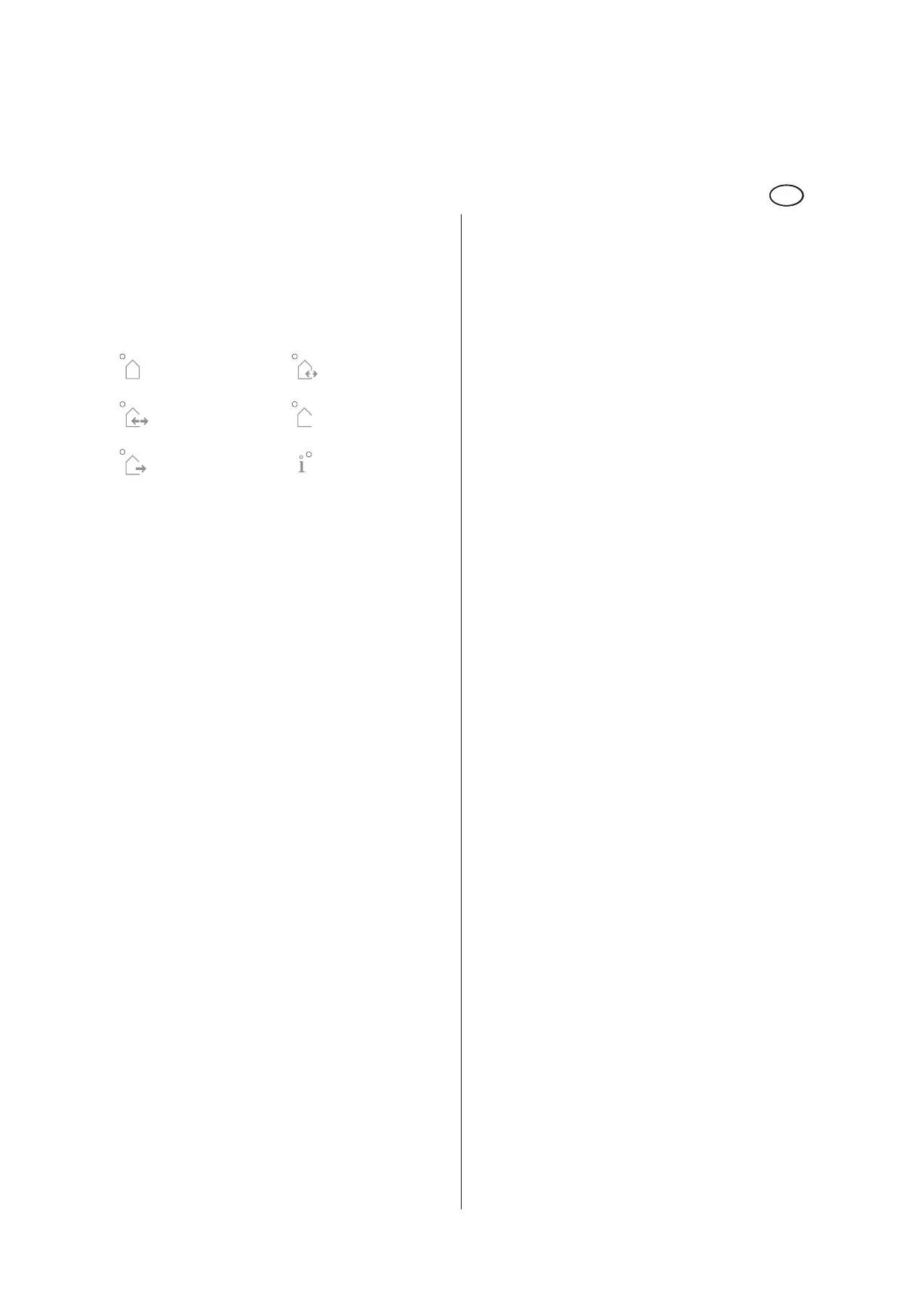

Über den Programmschalter können fünf Funktionen ange-
wählt werden.
AUSGANG
AUS
AUTOMATIK
TEILOFFEN
DAUERAUF
STÖRUNGS-LED
nur bei ES 200-2D
Schalter in Stellung:
AUS Die Anlage kann nicht automatisch be
gangen werden. Bei Anlagen mit einer
Verriegelung ist die Tür mechanisch
verriegelt.
AUTOMATIC Gerät eine Person oder ein Gegenstand in
den Erfassungsbereich der Melder, öffnet
die Tür bis zur vollen Öffnungsweite und
schließt nach Ablauf der eingestellten
Offenhaltezeit.
Die Offenhaltezeit ist an dem GM oder mit
einem PDA einstellbar.
AUSGANG Der Außenmelder ist abgeschaltet, die Tür
kann nur von der Innenseite begangen
werden (z.B. Einbahnstraßenfunktion bei
Geschäftsschluß).
Gerät eine Person oder ein Gegenstand in
den Erfassungsbereich des Innenmelders,
öffnet die Tür bis zur vollen Öffnungsweite
und schließt nach Ablauf der eingestellten
Offenhaltezeit.
TEILOFFEN Gerät eine Person oder ein Gegenstand
in den Erfassungsbereich der Melder, öffnet
die Tür bis zur eingestellten Teilöffnungswei
te und schließt nach Ablauf der Offen-
haltezeit.
DAUERAUF Die Tür öffnet in Schleichfahrt bis zur vollen
Öffnungsweite und bleibt in dieser Position,
bis eine andere Funktion eingestellt wird.
Störungs-LED Die Störungs-LED leuchtet, wenn ein Fehler
aufgetreten ist, der den Fluchtwegbetrieb
behindert. Die Tür bleibt in der sicheren
„Offenposition“ stehen.
5.2 TEILOFFEN einstellen
Die Teilöffnungsweite kann mit dem Programmschalter oder
mit dem PDA eingestellt werden.
Die Einstellmöglichkeit über den Programmschalter kann mit
dem PDA abgeschaltet werden. Die Einstellung kann dann nur
mit dem PDA erfolgen.
Die Öffnungsweite der Tür kann individuell eingestellt werden.
Ausgehend von der vollen Öffnungsweite kann eine reduzierte
Öffnungsweite = Teilöffnungsweite eingestellt werden (z.B. im
Winter zur Reduzierung von Zugluft).
Vorgehensweise:
• Tür schliessen
• Programmschalter in Stellung DAUERAUF schalten.
• Die Tür fährt in Schleichfahrt auf.
• Erreicht die Tür die gewünschte Teilöffnungsweite, Pro-
grammschalter in Stellung TEILOFFEN schalten.
Die Tür stoppt.
Die Steuerung speichert die erreichte Position als neue
Öffnungsweite.
Die Tür schließt.
5.3. NOT-AUS -Schalter (Option)
ES 200
Easy
/ ES 200
Programmschalter steht in Stellung AUTOMATIC, TEILOFFEN
oder AUSGANG.
• NOT-AUS Schalter betätigen.
• Die Motorleitung wird unterbrochen.
• Die Tür bleibt stehen und kann von Hand verschoben
werden.
NOT-AUF -Schalter (Option)
ES 200-2D
(Siehe Punkt 3.FST.1)
5.4. Impulsgeber Nacht/Bank (Option)
Programmschalter in Stellung AUS:
Die Tür kann von der Außenseite begangen werden wenn ein
Öffnungsimpuls über einen externen Impulsgeber ausgelöst
wird.
• Die Tür wird entriegelt und fährt auf.
• Die Tür schließt wieder, entweder sofort nach Durchschrei-
ten der Anlage oder spätestens nach Ablauf der Nacht/
Bank-Offenhaltezeit.
• Die Tür wird dann wieder verriegelt.
5.5. Inbetriebnahme nach Stromausfall
Nach einem Stromausfall führt die Steuerung aus Sicherheits-
gründen zuerst einen Selbsttest durch (Dauer ca. 5 Sek.).
Danach fährt die Tür in Schleichfahrt zu und übernimmt die
vorher eingestellte Programmfunktion.
