39

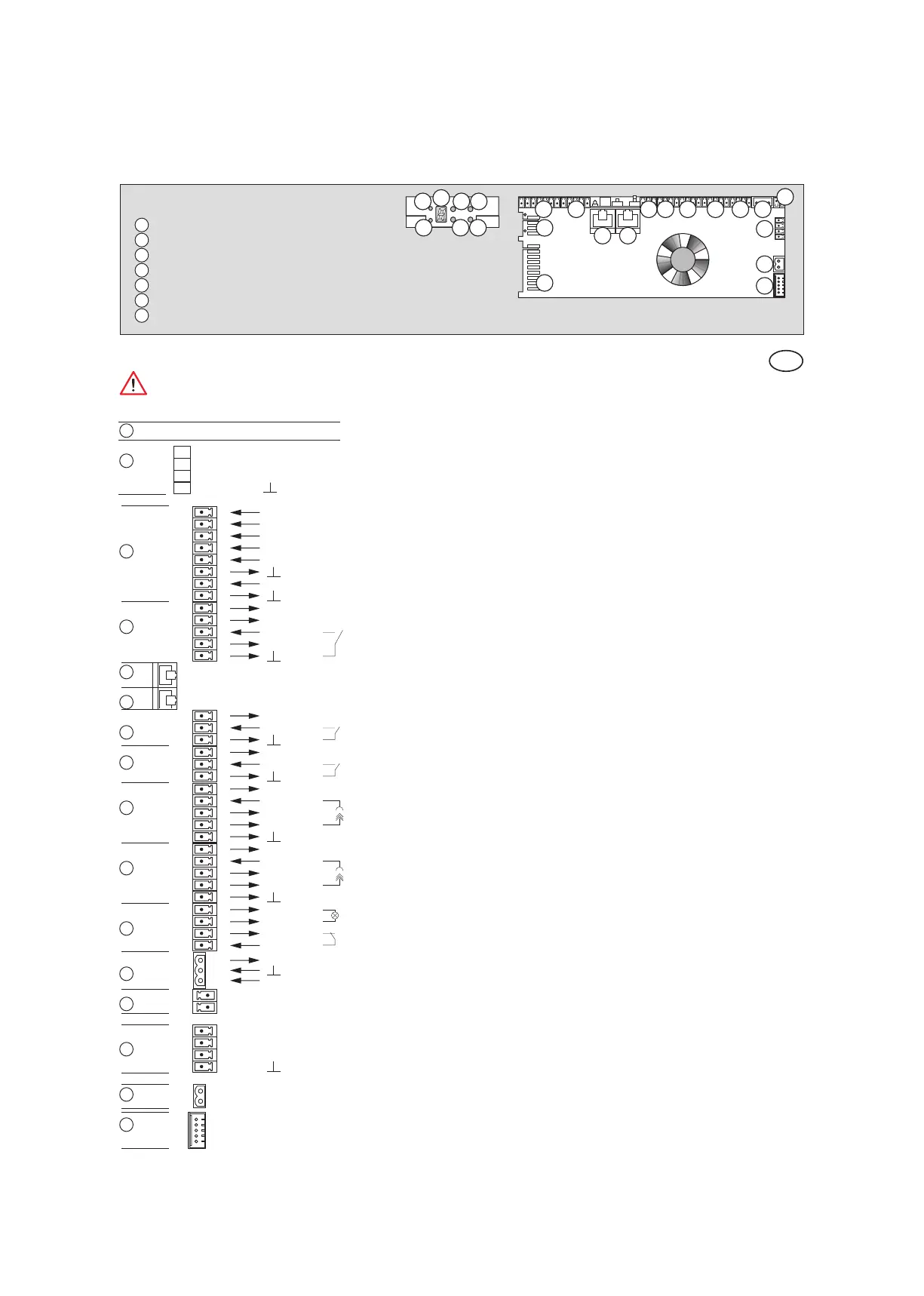

1 Programmschalter AUS
2 AUTOMATIC
3 AUSGANG
4 TEILOFFEN
5 DAUERAUF
6 GND GND
7 NACHT / BANK
8 GND GND
9 + 27 V DC Verriegelung Stromversorgung
10 Verriegeln
11 Rückmeldung
12 Entriegeln
13 GND GND
14 + 27 V DC Melder Aussen Stromversorgung
15 Aussenmelder
16 GND GND
17 + 27 V DC Melder Innen Stromversorgung
18 Innenmelder
19 GND GND
20 + 27 V DC Sicherheit 2 Stromversorgung
21 Empfänger 2
22 + 27 V DC Stromversorgung
23 Sender 2
24 GND GND
25 + 27 V DC Sicherheit 1 Stromversorgung
26 Empfänger 1
27 + 27 V DC Stromversorgung
28 Sender 1
29 GND GND
30 Service Service Ausgang (open Source, 1,5A)
31 + 27 V DC Stromversorgung
32 GND
33 NOT-AUS NOT-AUS
34 Inhibit
35 GND Stromversorgung GND
36 + 35 V DC Stromversorgung
37 Akkumulator Akku +
38 Akku –
39 + 27 V DC DCW Interface
40 Signal A
41 Signal B
42 GND
43 Motor
44
Inkrementalgeber
FST-Interface
Interconnection LON-Adapter
Service Interface für PDA
48 + 27 V DC DCW Interface
47 Signal A
46 Signal B
45 GND
Beim Anschluß von DCW Teilnehmern über Kabel ist die Verkabelung nochmals zu überprüfen. Werden
DCW-Anschlüsse (z.B. 27V DC an A oder B) vertauscht, oder fehlt der GND-Anschluß, so kann dies zur
Zerstörung aller angeschlossenen DCW-Teilnehmer führen.
Steuerung Grundmodul
1
LED 1
2
LED 2
3
Menüführung: 7-Segment-Anzeige
4
+ "Plus"-Taster
5
– "Minus"-Taster
6
SEL "Select"-Taster
7
SERV “Service”-Taster
Beschreibung und Klemmendefinition
DE
