Dräger PIR 7000

14
Elk gebruik van de buisaansluitingset
PIR 7000
*)
(bestelnummer 68 11 850)
vereist exacte kennis en opvolging van de
gebruiksaanwijzing Dräger PIR 7000/
Dräger PIR 7200 (bestelnummer
90 23 885) resp. van het Technisch
handboek Dräger PIR 7000/Dräger PIR
7200 (bestelnummer 90 23 886)!
Beoogd gebruik:
— De buisaansluitingsset PIR 7000 is nodig
voor de montage van de gastransmitter
(zonder klemmenkast of in combinatie met
klemmenkast Ex e PIR 7000) in buizen,
wanneer de concentratiebewaking in de
buizen moet plaatsvinden.
— Voor buizen met een diameter van
minimaal 200 mm of buizen met een
vierkante doorsnede van minimaal
170 x 170 mm
2
.

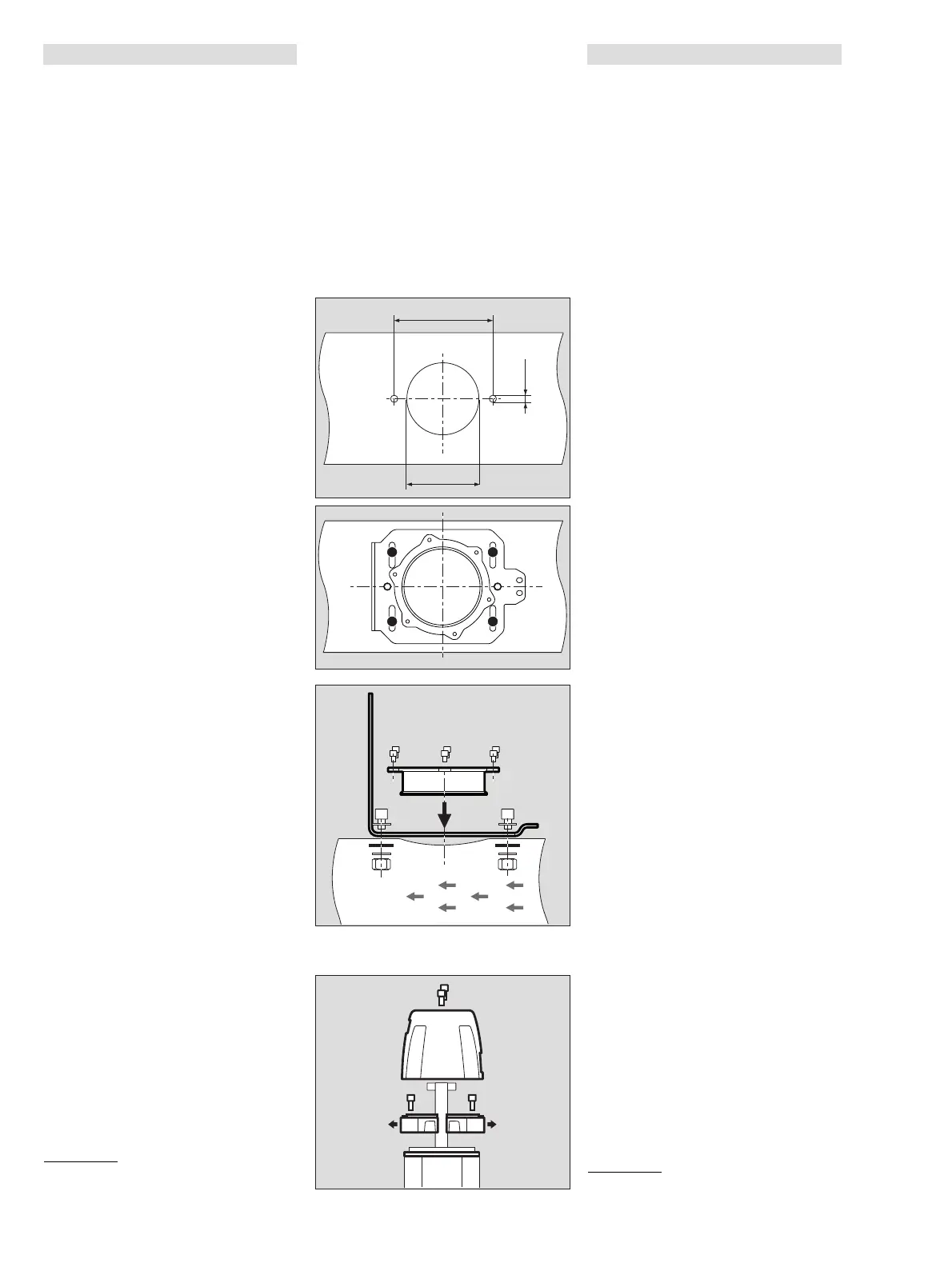

Montage:
— Zijn alle vermelde componenten (houder,
pakkingen, bouten, sluitringen) met de
buisaansluitingset PIR 7000
meegeleverd.
● Breng voor de montage boringen in de
buis aan.
Alleen voor buizen met ronde doorsnede:
1 Plaats de vier voetjes in de slobgaten.
● Bevestig deze losjes met vier bouten
M6 x 10 en sluitringen M6.
2 Positioneer de buishouder in
overeenstemming met de
stromingsrichting op de buis.
3 Schroef de buishouder vast met gebruik
van twee bouten M8 x 20, vier
sluitringen, twee moeren en twee
pakkingen.
4 Plaats de pakking en bevestig deze met
zes bouten M5 x 10 aan de buishouder.
Draai de bouten tot de aanslag aan.
Alleen voor buizen met ronde doorsnede:
1 Richt de vier voetjes zodanig dat de
buishouder op de buis door de voetjes
wordt ondersteund.
● Draai de bouten stevig vast.
Gastransmitter voor de installatie
voorbereiden:
1 Demonteer de spatbescherming
PIR 7000/7200 (indien aanwezig).
2 Demonteer de statusindicator PIR 7000/
7200, de flowcell PIR 7000/7200 en de
adapter voor testen op afstand PIR 7000/
7200 (indien aanwezig).
3 Verwijder de voegring PIR 7000 (indien
aanwezig).
nl
*) De buisaansluitingset PIR 7000 is ook geschikt
voor gebruik in combinatie met de Dräger
PIR 7200.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
Enhver anvendelse af
rørtilslutningssættet PIR 7000
*)
(bestillingsnr. 68 11 850) kræver nøje
kendskab til og overholdelse af
brugsanvisningen for Dräger PIR 7000/
Dräger PIR 7200 (bestillingsnr. 90 23 885)
og den tekniske håndbog for
Dräger PIR 7000/Dräger PIR 7200
(bestillingsnr. 90 23 886)!
Anvendelsesformål:
— Rørtilslutningssættet PIR 7000 kræves til
montagen af gastransmitteren (uden
klemkasse eller sammen med klemkasse
Ex e PIR 7000) i rørledninger, når
koncentrationsovervågningen skal finde
sted i rørledninger.
— For rørledninger med en diameter på
mindst Ø200 mm eller rørledninger med
et rektangulært tværsnit på mindst
170 x 170 mm
2
.
Montage:
— Samtlige anførte komponenter (holdere,
pakninger, skruer, underlagsskiver) er
vedlagt rørtilslutningssættet PIR 7000.
● Bor huller i røret til montagen.
Kun til rørledninger med rundt tværsnit:
1 Monter de fire fødder i langhullerne.
● Fastgør dem løst med fire skruer M6 x 10
og underlagsskiver M6.
2 Positioner rørholderen på røret i
overensstemmelse med
gennemstrømningsretningen.
3 Skru rørholderen på med to skruer
M8 x 20, fire underlagsskiver, to
møtrikker og to pakninger.
4 Monter pakningen, og fastgør den med
seks skruer M5 x 10 på rørholderen.
Spænd skruerne indtil anslag.
Kun til rørledninger med rundt tværsnit:
1 Ret de fire fødder op, så rørholderen
støttes på røret af fødderne.
● Spænd skruerne.
Forberedelse af gastransmitteren til
installationen:
1 Afmonter stænkbeskyttelsen PIR 7000/
7200 (hvis der er en).
2 Afmonter statusvisningen PIR 7000/
7200, Flowcell PIR 7000/7200,
fjerntestadapteren PIR 7000/7200 (hvis
der er en).
3 Fjern fugeringen PIR 7000 (hvis der er
en).
da
*) Rørtilslutningssættet PIR 7000 egner sig ligeledes
til anvendelse sammen med Dräger PIR 7200.
