Dräger PIR 7000

42
Každé použití soupravy pro připojení na
potrubí PIR 7000
*)
(objednací číslo
68 11 850) předpokládá přesnou znalost a
respektování návodu k použití přístroje
Dräger PIR 7000 / Dräger PIR 7200
(objednací číslo 90 23 885), resp.
technické příručky přístroje Dräger PIR
7000 / Dräger PIR 7200 (objednací číslo
90 23 886)!
Účel použití:
— Souprava pro připojení na potrubí PIR
7000 je potřebná k montáži plynového
transmiteru (bez svorkové skříně nebo ve
spojení se svorkovou skříní Ex e PIR
7000), pokud se má monitorování
koncentrace provádět v potrubí.
— Pro potrubí s průměrem nejméně
200 mm nebo pro potrubí s pravoúhlým
průřezem nejméně 170 x 170 mm
2
.

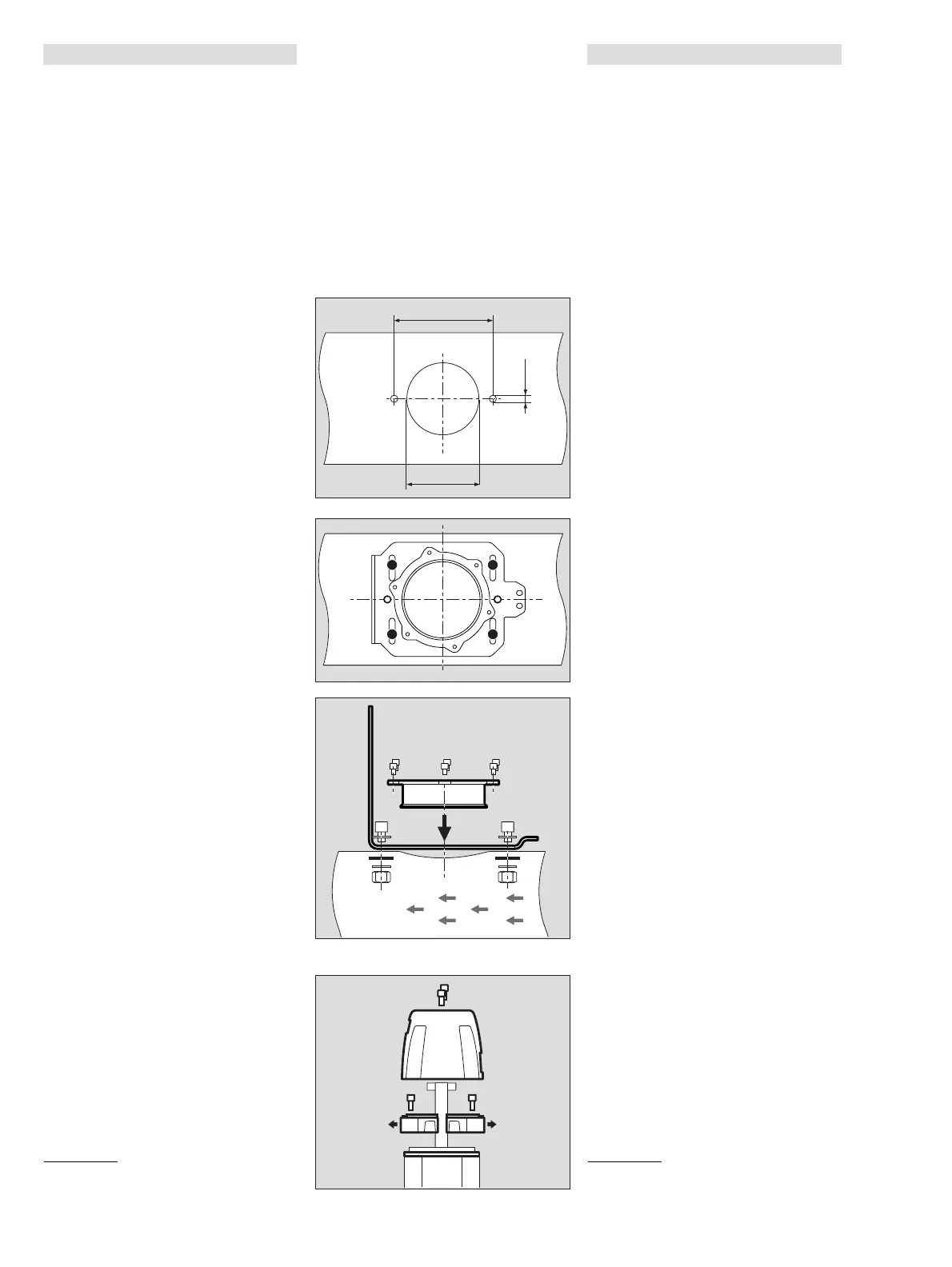

Montáž:
— Veškeré uvedené komponenty (držáky,
těsnění, šrouby, podložky) jsou
k soupravě pro připojení na potrubí
PIR 7000 přiloženy.
● Vyvrtejte do trubky montážní otvory.
Pouze pro potrubí s kulatým průřezem:
1 Nasaďte do podélných otvorů čtyři nožky.
● Lehce upevněte čtyřmi šrouby M6 x 10
s podložkami M6.
2 Držák umístěte na trubku v souladu se
směrem průtoku.
3 Přišroubujte držák pomocí dvou šroubů
M8 x 20, čtyř podložek, dvou matic a
dvou těsnění.
4 Nasaďte těsnění a připevněte
šesti šrouby M5 x 10 k držáku.
Utáhněte šrouby až na doraz.
Pouze pro potrubí s kulatým průřezem:
1 Vyrovnejte čtyři nožky tak, aby jimi byl
držák na trubce podepřený.
● Utáhněte šrouby.
Příprava plynového transmiteru
k instalaci:
1 Demontujte vodotěsný kryt PIR 7000/
7200 (pokud je použit).
2 Demontujte ukazatel stavu PIR 7000/
7200, Flowcell PIR 7000/7200,
dálkového testovacího adaptéru
PIR 7000/7200 (pokud jsou použity).
3 Odstraňte mezikroužek PIR 7000 (pokud
je použit).
cs
*) Souprava pro připojení na potrubí PIR 7000 je
rovněž vhodná pro použití s přístrojem Dräger
PIR 7200.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
Всяка употреба на комплекта за
свързване към тръби PIR 7000
*)
(каталожен № 68 11 850) предполага
точно познаване и спазване на
ръководството за работа Dräger PIR
7000/Dräger PIR 7200 (каталожен №
90 23 885) и техническия справочник
Dräger PIR 7000/Dräger PIR 7200
(каталожен № 90 23 886)!
Предназначение:
– Комплектът за свързване към тръби
PIR 7000 е необходим за монтаж на
трансмитер (без клемна кутия или в
комбинация с клемна кутия Ex e PIR
7000) в тръбопроводи, ако контролът
на концентрацията трябва да се
извърши в тръбопроводите.
– За тръбопроводи с диаметър най-
малко Ø200 mm или тръбопроводи с
правоъгълно сечение най-малко
170 x 170 mm
2
.
Монтаж:
– Всички посочени компоненти (държач,
уплътнения, винтове, подложни
шайби) се съдържат в комплекта за
свързване към тръби PIR 7000.
● Пробийте отвори за монтажа в
тръбопровода.
Само за тръбопроводи с кръгло
сечение:
1 Поставете четирите крака в
надлъжните отвори.
● Затегнете леко с четири винта M6 x 10
и подложни шайби M6.
2 Позиционирайте държача за тръба в
съответствие с посоката на обтичане
на тръбата.
3 Завинтете държача за тръби, като
използвате два винта M8 x 20, четири
подложни шайби, две гайки и две
уплътнения.
4 Поставете уплътнението и закрепете
към държача за тръби с помощта на
шест винта M5 x 10.
Завинтете винтовете докрай.
Само за тръбопроводи с кръгло
сечение:
1 Разположете четирите крака така, че
държачът за тръби да се придържа
към тръбата от краката.
● Затегнете винтовете.
Подготовка на газовия трансмитер за
монтаж:
1 Демонтирайте защитата срещу пръски
PIR 7000/7200 (ако е налице).
2 Демонтирайте индикацията за
състоянието PIR 7000/7200, Flowcell
PIR 7000/7200, адаптера за
дистанционна проверка PIR 7000/7200
(ако са налице).
3 Свалете пръстена за уплътняване на
фугите PIR 7000 (ако е налице).
bg
*) Комплектът за свързване към тръби PIR 7000
също така е подходящ за употреба с Dräger PIR
7200.
