Dräger PIR 7000

2
Jeder Einsatz des Rohranschluss-Sets
PIR 7000
*)
(Bestell-Nr. 68 11 850) setzt die
genaue Kenntnis und Beachtung der
Gebrauchsanweisung Dräger PIR 7000/
Dräger PIR 7200 (Bestell-Nr. 90 23 885)
bzw. des Technischen Handbuchs
Dräger PIR 7000/Dräger PIR 7200 (Bestell-
Nr. 90 23 886) voraus!
Verwendungszweck:
— Das Rohranschluss-Set PIR 7000 wird
für die Montage des Gastransmitters
(ohne Klemmenkasten oder in
Verbindung mit Klemmenkasten Ex e PIR
7000) in Rohrleitungen benötigt, wenn
die Konzentrationsüberwachung in den
Rohrleitungen stattfinden soll.
— Für Rohrleitungen mit einem
Durchmesser von mindestens Ø200 mm
oder Rohrleitungen mit rechteckigen
Querschnitt von mindestens
170 x 170 mm
2
.

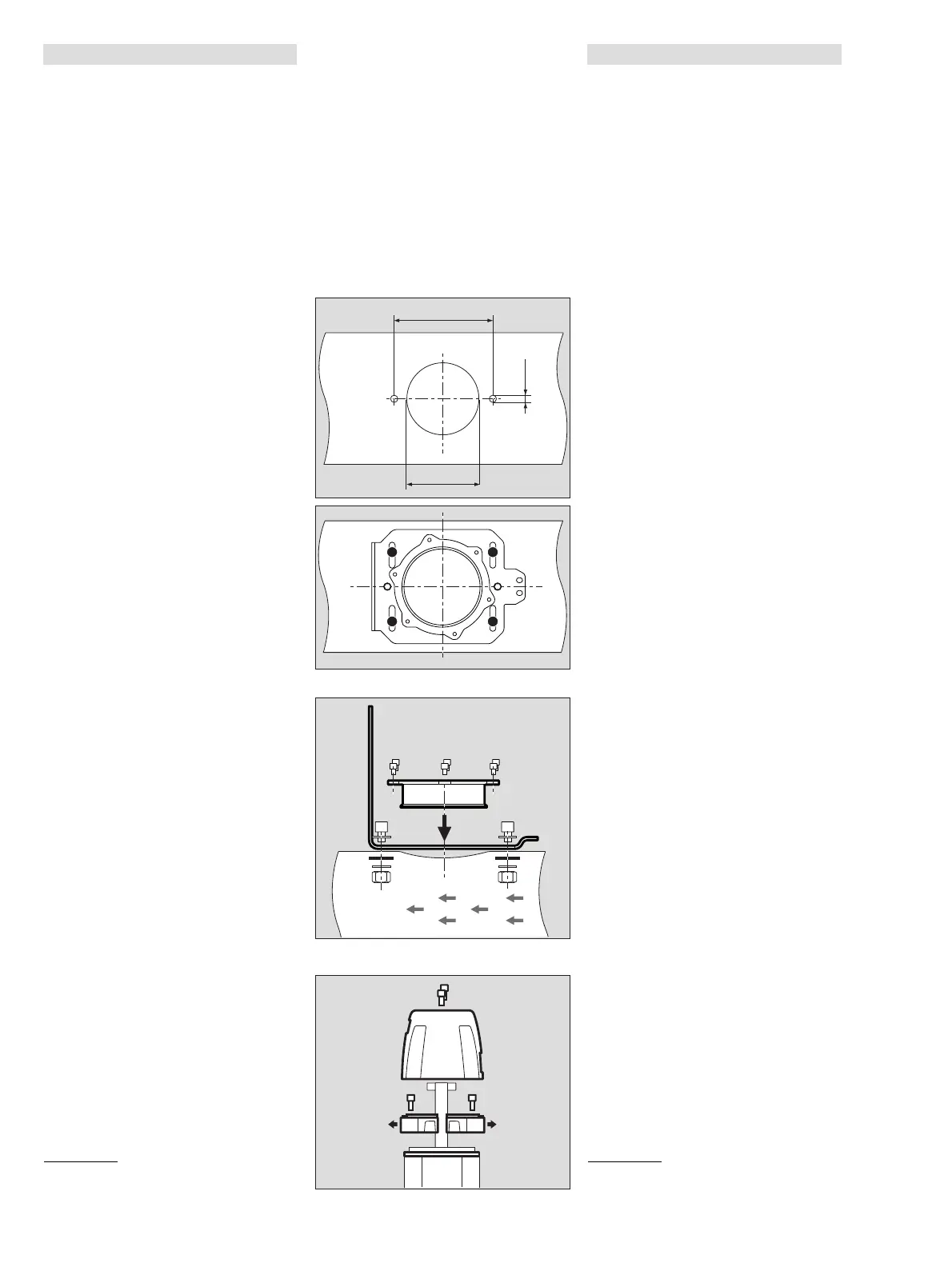

Montage:
— Sämtliche aufgeführte Komponenten
(Halter, Dichtungen, Schrauben,
Unterlegscheiben) liegen dem
Rohranschluss-Set PIR 7000 bei.
● Bohrungen am Rohr für die Montage
anfertigen.
Nur für Rohrleitungen mit rundem
Querschnitt:
1 Die vier Füße in die Langlöcher
einsetzen.
● Mit vier Schrauben M6 x 10 und
Unterlegscheiben M6 locker befestigen.
2 Rohrhalterung entsprechend der
Durchflussrichtung auf das Rohr
positionieren.
3 Rohrhalterung anschrauben, unter
Verwendung von zwei Schrauben
M8 x 20, vier Unterlegscheiben, zwei
Muttern und zwei Dichtungen.
4 Dichtung einsetzen und mit sechs
Schrauben M5 x 10 auf der
Rohrhalterung befestigen.
Schrauben bis zum Anschlag anziehen.
Nur für Rohrleitungen mit rundem
Querschnitt:
1 Die vier Füße so ausrichten, dass die
Rohrhalterung auf dem Rohr durch die
Füße abgestützt wird.
● Schrauben fest anziehen.
Gastransmitter für die Installation
vorbereiten:
1 Spritzschutz PIR 7000/7200
demontieren (sofern vorhanden).
2 Statusanzeige PIR 7000/7200, Flowcell
PIR 7000/7200, Ferntestadapter
PIR 7000/7200 demontieren (sofern
vorhanden).
3 Den Fugenring PIR 7000 entfernen
(sofern vorhanden).
Rohranschluss-Set montieren:
de
*) Das Rohranschluss-Set PIR 7000 ist ebenfalls für
die Verwendung zusammen mit dem Dräger
PIR 7200 geeignet.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
Any use of the duct mount set PIR 7000
*)
(Order No. 68 11 850) requires full
understanding and strict observation of
the Instructions for Use of the Dräger PIR
7000/Dräger PIR 7200 (Order No.
90 23 885) or the Technical Handbook
Dräger PIR 7000/Dräger PIR 7200 (Order
No. 90 23 886)!
Intended Use:
— Duct Mount Kit PIR 7000 is required for
mounting the gas transmitter (without a
terminal box or with terminal box Ex e PIR
7000) in pipes where concentration is to
be monitored.
— For ducts with a minimum diameter of
Ø200 mm (Ø7.9 inch) or pipe lines with a
square cross-section of at least
170 x 170 mm
2
(6.7 x 6.7 inch
2
).
Mounting:
— All listed components (harnesses,
gaskets, screws, washers) are included
in the duct mount set PIR 7000.
● Bore mounting holes into the duct.
Only ducts with arched surface areas:
1 Insert the four feet into the slotted holes.
● Loosely fix the feet with four screws
M6 x 10 and washers M6.
2 Position the duct harness on top of the
duct according to the flow direction.
3 Mount the duct harness with two screws
M8 x 20, 4 washers, 2 nuts and
2 gaskets.
4 Install the gasket and fix it to the duct
harness with six screws M5 x 10.
Screw in the screws up to the stop.
Only ducts with arched surface areas:
1 Align the four feet so that the feet support
the duct harness at the top of the duct.
● Firmly tighten screws.
Prepare the gas transmitter for
installation:
1 Dismount the splash guard PIR 7000/
7200 (if available).
2 Remove status indicator PIR 7000/7200,
flowcell PIR 7000/7200, bump test
adapter PIR 7000/7200 (if available).
3 Remove the joint ring PIR 7000 (if
available).
Assemble the duct mount set:
en
*) The duct mount set PIR 7000 is also suitable for
the use with Dräger PIR 7200.
