Dräger PIR 7000

26
Lai varētu lietot caurules pievienošanas
komplektu PIR 7000
*)
(pasūtījuma
Nr. 68 11 850), pilnībā jāizprot un stingri
jāievēro Dräger PIR 7000/Dräger PIR 7200
(pasūtījuma Nr. 90 23 885) lietošanas
instrukcija vai Dräger PIR 7000/Dräger
PIR 7200 (pasūtījuma Nr. 90 23 886)
tehniskā rokasgrāmata!
Pielietojuma mērķis
— Caurules pievienošanas komplekts PIR
7000 ir nepieciešams gāzes mērījumu
pārveidotāja montāžai caurulēs (bez
spaiļu kārbas vai kopā ar spaiļu kārbu Ex
e PIR 7000), ja caurulēs ir jāveic
koncentrācijas kontrole.
— Cauruļvadiem ar diametru vismaz
200 mm vai cauruļvadiem ar
kvadrātveida šķērsgriezumu vismaz
170 x 170 mm
2
.
Montāža
— Visas norādītās daļas (stiprinājumi,
blīvējumi, skrūves, paplāksnes), ir
iekļautas caurules pievienošanas
komplekta
PIR 7000 piegādes komplektācijā.

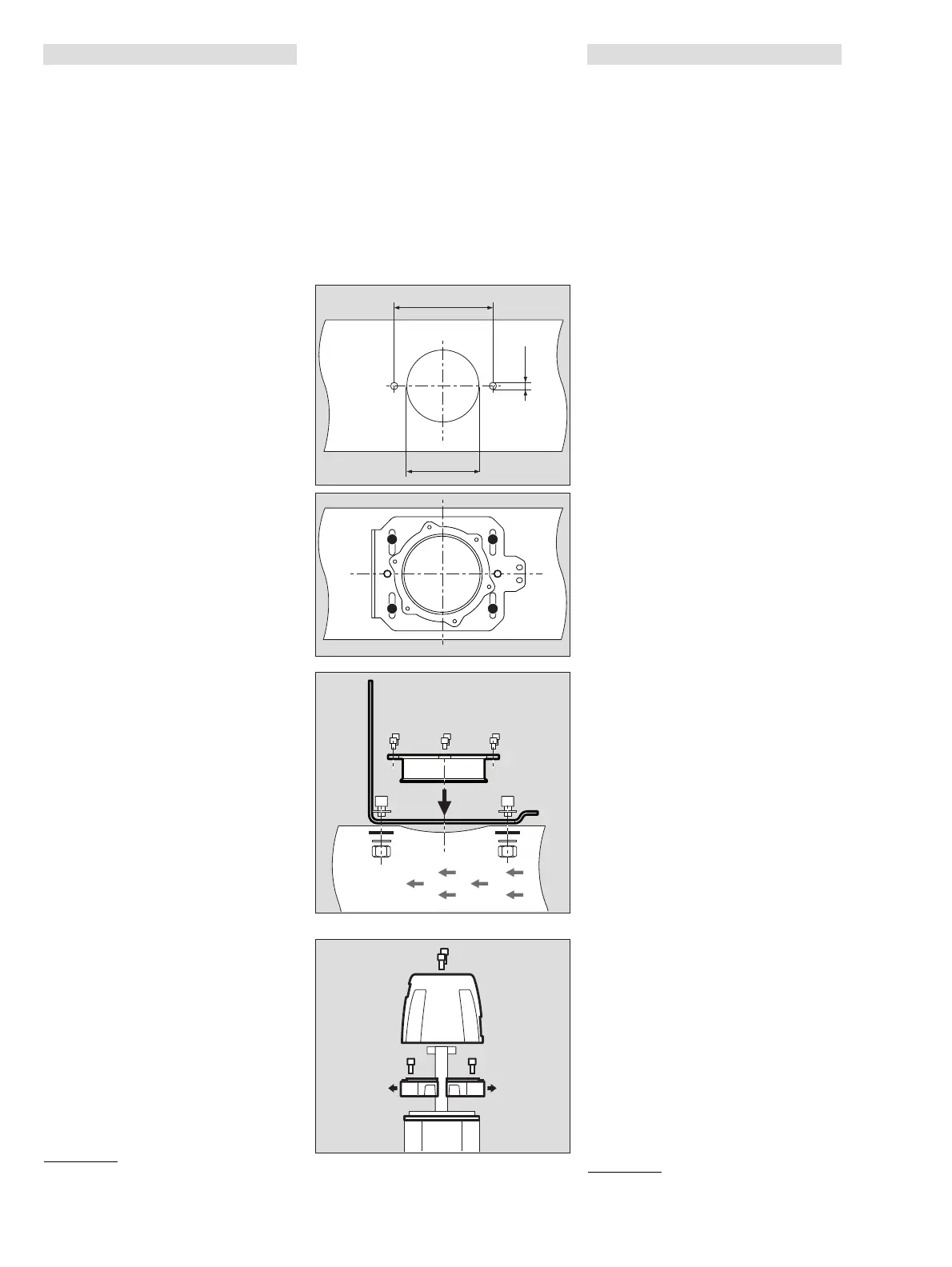

● Izveidojiet caurulē urbumus
uzstādīšanai.
Tikai cauruļvadiem ar apaļu
šķērsgriezumu
1 Ievietojiet četras kājas garenajās atverēs.
● Vaļīgi nostipriniet, izmantojot četras
skrūves M6 x 10 un paplāksnes M6.
2 Uzlieciet caurules stiprinājumu uz
caurules atbilstoši caurplūdes virzienam.
3 Pieskrūvējiet caurules stiprinājumu,
izmantojot divas skrūves M8 x 20, četras
paplāksnes, divus uzgriežņus un divus
blīvējumus.
4 Ievietojiet blīvējumu un nostipriniet uz
cauruļvada ar sešām skrūvēm M5 x 10.
Pievelciet skrūves līdz atdurei.
Tikai cauruļvadiem ar apaļu
šķērsgriezumu
1 Izkārtojiet četras kājas tādā veidā, lai tās
balstītu caurules stiprinājumu uz
caurules.
● Cieši pievelciet skrūves.
Gāzes analizatora sagatavošana
uzstādīšanai
1 Noņemiet šļakatu aizsargu PIR 7000/
7200 (ja tāds ir).
2 Noņemiet statusa indikatoru PIR 7000/
7200, Flowcell PIR 7000/7200,
tālvadības testa adapteru PIR 7000/7200
(ja tādi ir).
3 Noņemiet šuves gredzenu PIR 7000 (ja
tāds ir).
lv
*) Caurules pievienošanas komplekts PIR 7000 ir
piemērots arī izmantošanai kopā ar Dräger
PIR 7200.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
Naudojant vamzdžio jungčių komplektą
„PIR 7000“
*)
(užsakymo Nr. 68 11 850)
reikia gerai suprasti ir laikytis „Dräger PIR
7000“ / „Dräger PIR 7200“ (užsakymo
Nr. 90 23 885) naudojimo instrukcijos
arba „Dräger PIR 7000“ / „Dräger PIR
7200“ (užsakymo Nr. 90 23 886) techninio
vadovo!
Naudojimo paskirtis
— Vamzdžių prijungimo rinkinys PIR 7000
naudojamas dujų davikliui vamzdyne
sumontuoti (be gnybtų dėžės arba kartu
su gnybtų dėže Ex e PIR 7000), kai turi
būti stebima koncentracija vamzdynuose.
— Vamzdynams, kurių skersmuo yra ne
mažesnis nei 200 mm, arba
stačiakampio skerspjūvio vamzdynams,
kurių matmenys yra ne mažesni nei
170 x 170 mm
2
.
Montavimas
— Visi išvardyti komponentai (laikikliai,
tarpikliai, varžtai, poveržlės), yra
vamzdžio jungčių komplekte PIR 7000.
● Vamzdyje išgręžkite montavimo angas.
Tik apskrito skerspjūvio vamzdynams
1 Įdėkite keturias kojeles į išilgines angas.
● Nepriverždami pritvirtinkite keturiais
varžtais M6 x 10 ir poveržlėmis M6.
2 Nustatykite vamzdžio laikiklio padėtį ant
vamzdžio pagal srauto kryptį.
3 Priveržkite vamzdžio laikiklį naudodami
du varžtus M8 x 20, keturias poveržles,
dvi veržles ir du tarpiklius.
4 Įdėkite tarpiklį ir 6 varžtais M5 x 10
pritvirtinkite ant vamzdžio laikiklio.
Priveržkite varžtus iki galo.
Tik apskrito skerspjūvio vamzdynams
1 Keturias kojeles išlygiuokite taip, kad
vamzdžio laikiklis kojelėmis remtųsi į
vamzdį.
● Tvirtai priveržkite varžtus.
Dujų daviklio paruošimas įrengti
1 Išmontuokite purvasaugį „PIR 7000/
7200“ (jei yra).
2 Išmontuokite būklės indikatorių
„PIR 7000/7200“, pratekamąjį elementą
„PIR 7000/7200“ ir nuotolinio testavimo
adapterį „PIR 7000/7200“ (jei yra).
3 Išimkite siūlės žiedą „PIR 7000“ (jei yra).
lt
*) Vamzdžio jungčių komplektas „PIR 7000“ taip pat
pritaikytas naudoti kartu su „Dräger PIR 7200“.
