Dräger PIR 7000

46
Orice utilizare a setului de racordare
tubulară PIR 7000
*)
(nr. comandă
68 11 850) presupune cunoaşterea exactă
şi respectarea instrucţiunilor de instalare
a Dräger PIR 7000/Dräger PIR 7200
(nr. comandă 90 23 885) respectiv a
manualului tehnic pentru
Dräger PIR 7000/Dräger PIR 7200
(nr. comandă 90 23 886)!
Scopul utilizării:
— Setul de racordare a ţevilor PIR 7000
este necesar pentru montarea senzorului
de gaz (fără cutie de conexiuni sau în
combinaţie cu cutia de conexiuni Ex e
PIR 7000) în conductele de ţeavă, dacă
urmează să aibă loc monitorizarea
concentraţiei în conductele de ţeavă.
— Pentru conducte de ţeavă cu un diametru
de minim Ø200 mm sau conducte de
ţeavă cu secţiune dreptunghiulară de
minim 170 x 170 mm
2
.

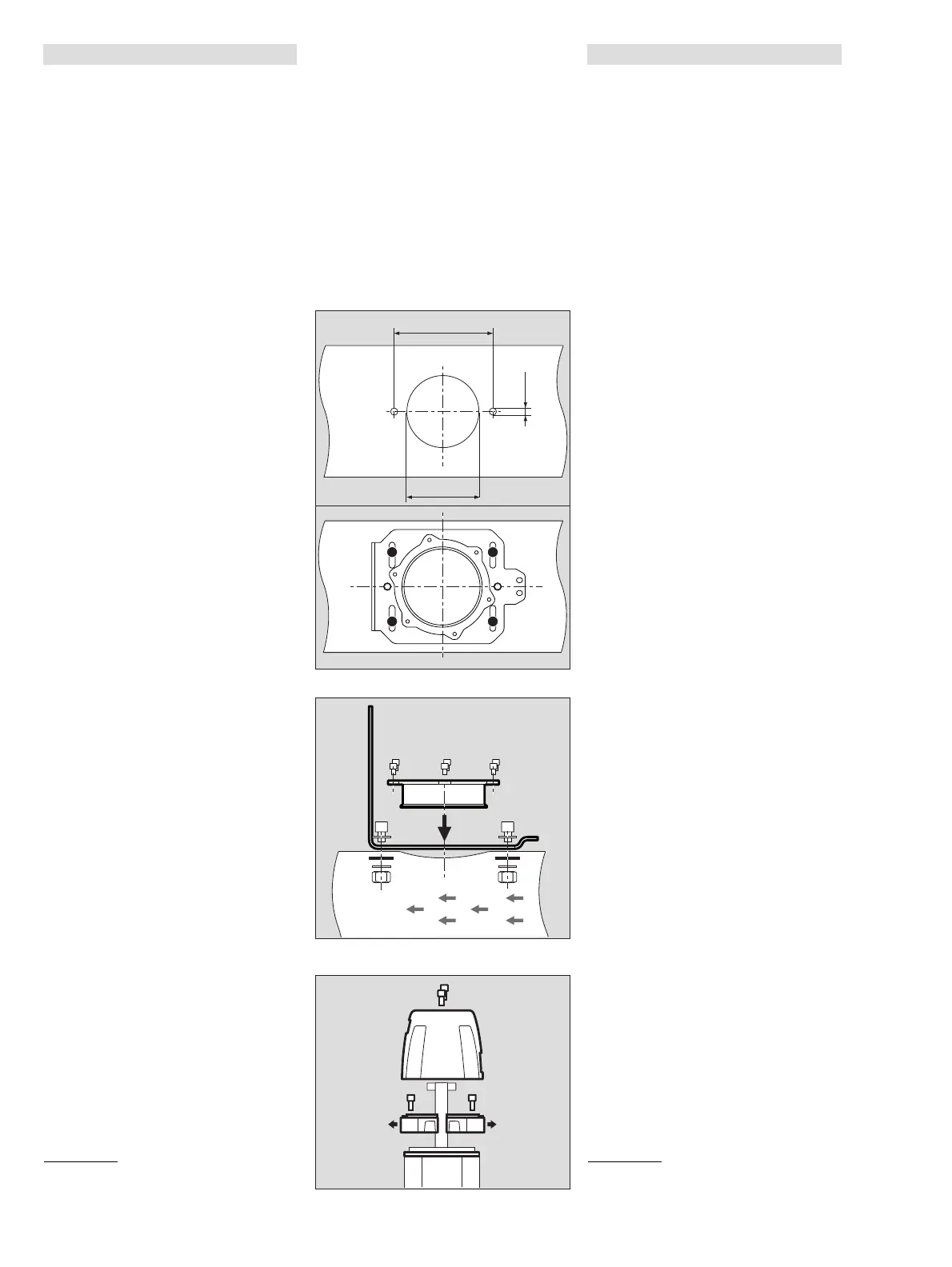

Montaj:
— Toate componentele enumerate (suport,
garnituri, şuruburi, şaibe suport) sunt
ataşate setului de racordare tubulară
PIR 7000.
● Pregătiţi găurile pe ţeavă pentru montaj.
Numai pentru conductele de ţeavă cu
secţiune rotundă:
1 Montaţi cele patru picioare în orificiile
longitudinale.
● Fixaţi uşor cu patru şuruburi M6 x 10 şi
şaibele suport M6.
2 Poziţionaţi corect suportul de ţeavă pe
ţeavă corespunzător direcţiei de curgere.
3 Înşurubaţi suportul de ţeavă, prin
utilizarea a două şuruburi M8 x 20, patru
şaibe suport, două piuliţe şi două
garnituri.
4 Montaţi garnitura şi fixaţi cu şase şuruburi
M5 x 10 pe suportul de ţeavă.
Strângeţi şuruburile până la capăt.
Numai pentru conductele de ţeavă cu
secţiune rotundă:
1 Îndreptaţi cele patru picioare astfel încât
suportul de ţeavă să se sprijine pe ţeavă
prin picior.
● Strângeţi şuruburile strâns.
Pregătiţi traductorul de gaz pentru
instalare:
1 Demontaţi protecţia împotriva stropirii
PIR 7000/7200 (dacă există).
2 Demontaţi afişajul de stare PIR 7000/
7200, Flowcell PIR 7000/7200, adaptorul
de testare de la distanţă PIR 7000/7200
(dacă există).
3 Îndepărtaţi inelul de rost PIR 7000 (dacă
există).
ro
*) Setul de racordare tubulară PIR 7000 este de
asemenea adecvat pentru utilizare împreună cu
Dräger PIR 7200.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
A PIR 7000
*)
csőcsatlakozó készlet
(rendelési szám: 68 11 850) minden
használata feltételezi a Dräger PIR 7000/
Dräger PIR 7200 (rendelési szám:
90 23 885) használati útmutatójának,
illetve a Dräger PIR 7000/Dräger PIR 7200
(rendelési szám: 90 23 886) műszaki
kézikönyvének pontos ismeretét és
betartását!
Az alkalmazás célja:
— A PIR 7000 csőcsatlakozó készlet a
gáztávadó csővezetékekbe történő
szereléséhez (csatlakozódoboz nélkül
vagy Ex e PIR 7000 csatlakozódobozzal)
szükséges, ha a koncentráció
felügyeletét a csővezetékekben kell
végezni.
— Legalább Ø200 mm átmérőjű
csővezetékekhez, vagy legalább
170 x 170 mm
2
keresztmetszetű
derékszögű csővezetékekhez.
Szerelés:
— A felsorolt alkatrészek (tartók, tömítések,
csavarok, alátétek) a PIR 7000
csőszerelvényhez tartoznak.
● Készítse el a szereléshez szükséges
furatokat a csőre.
Csak kerek keresztmetszetű csövekhez:
1 Helyezze be a négy lábat a hosszúkás
lyukakba.
● Négy M6 x 10 csavarral és M6 alátéttel
lazán erősítse fel.
2 A csőtartót az átfolyási iránynak
megfelelően helyezze fel a csőre.
3 Csavarozza fel a csőtartót két M8 x 20
csavar, négy alátét, két anya és két
tömítés felhasználásával.
4 Helyezze be a tömítést, és hat M5 x 10
csavarral erősítse a csőtartóra.
Ütközésig húzza meg a csavarokat.
Csak kerek keresztmetszetű csövekhez:
1 A négy lábat úgy rendezze el, hogy a
csőtartót a lábak alátámasszák a csövön.
● Húzza meg szorosan a csavarokat.
Gáztávadó előkészítése a szerelésre:
1 A PIR 7000/7200 fröccsenésvédőt (ha
van) szerelje le.
2 A PIR 7000/7200 státuszkijelzőt, a
PIR 7000/7200 áramlási cellát, a
PIR 7000/7200 távtesztadaptert (ha van)
szerelje le.
3 A PIR 7000 résgyűrűt (ha van) távolítsa
el.
hu
*) A PIR 7000 csőcsatlakozó készlet szintén a
Dräger PIR 7200 készülékkel együtt történő
alkalmazásra van kifejlesztve.
