Dräger PIR 7000

38
Pogoj za vsako uporabo kompleta cevnih
priključkov PIR 7000
*)
(številka za
naročanje 68 11 850) je natančno
poznavanje in upoštevanje navodil za
uporabo Dräger PIR 7000/Dräger PIR 7200
(številka za naročanje 90 23 885) oz.
tehničnega priročnika Dräger PIR 7000/
Dräger PIR 7200 (številka za naročanje
90 23 886)!
Namen uporabe:
— Komplet cevnih priključkov PIR 7000 je
potreben za montažo oddajnika plina
(brez priključne omarice ali v povezavi s
priključno omarico Ex e PIR 7000) v
napeljave cevi, če želite, da se nadzor
koncentracij izvaja v napeljavah cevi.
— Za napeljave cevi s premerom najmanj
Ø200 mm ali napeljave cevi s
pravokotnim presekom najmanj
170 x 170 mm
2
.

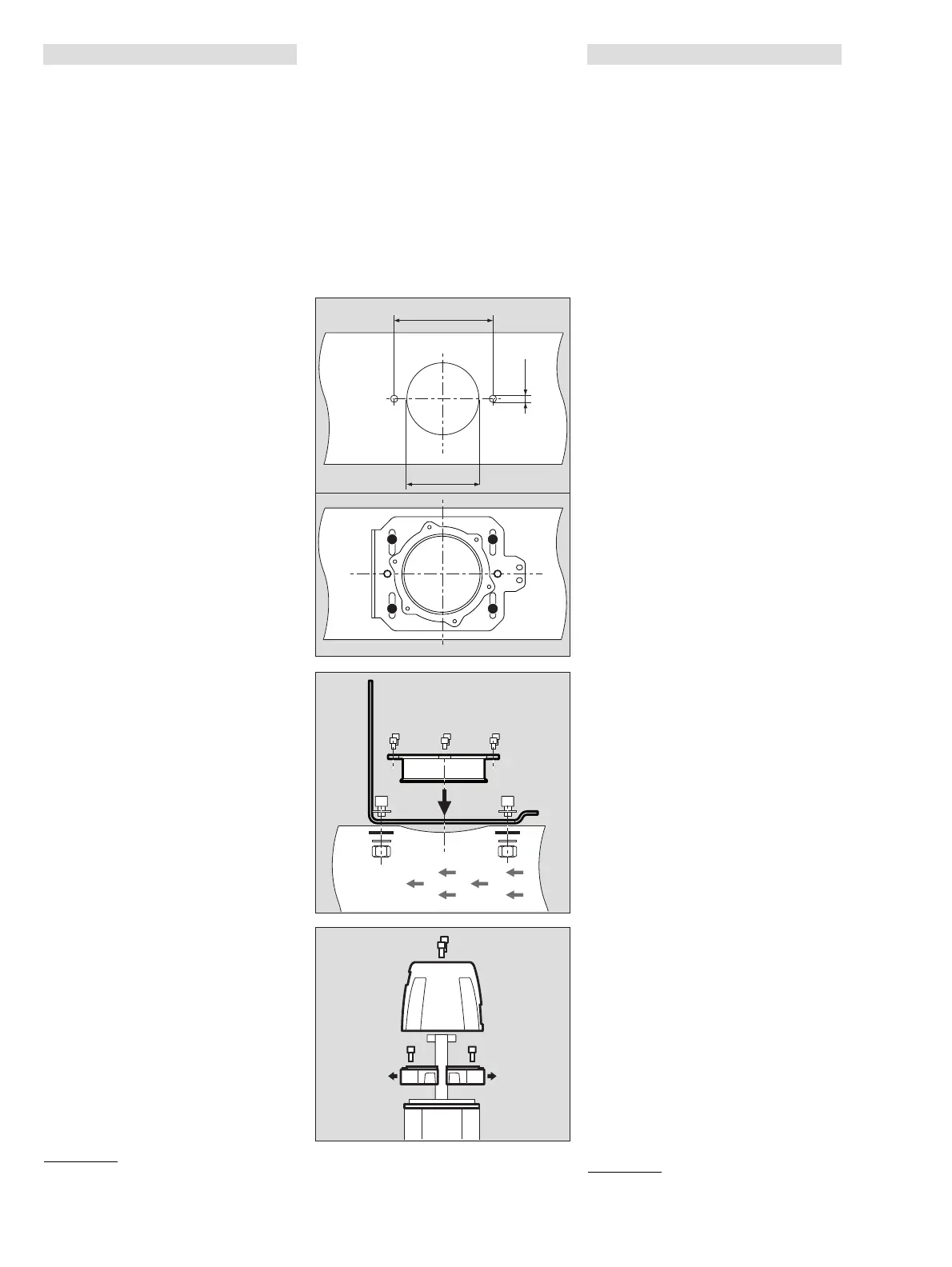

Namestitev:
— Vse navedene komponente (nosilec,
tesnila, vijaki, podložke) se nahajajo v
kompletu cevnih priključkov PIR 7000.
● Za montažo na cevi izvrtajte izvrtine.
Samo za napeljave cevi z okroglim
presekom:
1 Štiri noge vstavite v podolgovate luknje.
● Sproščeno pritrdite s štirimi vijaki M6 x 10
in podložkami M6.
2 Nosilec cevi v skladu s smerjo pretoka
namestite na cev.
3 Privijte nosilec cevi, pri čemer uporabite
dva vijaka M8 x 20, štiri podložke, dve
matici in dve tesnili.
4 Vstavite tesnilo in ga s šestimi vijaki
M5 x 10 pritrdite na nosilec cevi.
Vijake privijte vse do omejitve.
Samo za napeljave cevi z okroglim
presekom:
1 Štiri noge usmerite tako, da nosilec cevi
na cevi zaradi nog pada.
● Trdno privijte vijake.
Priprava oddajnika plina na namestitev:
1 Odstranite zaščito pred pršenjem
PIR 7000/7200 (če je prisotna).
2 Odstranite prikaz stanja PIR 7000/7200,
Flowcell PIR 7000/7200, adapter za
oddaljeno preverjanje PIR 7000/7200
(če so prisotni).
3 Odstranite obroč za spoje PIR 7000
(če je prisoten).
sl
*) Komplet cevnih priključkov PIR 7000 je ravno tako
primeren za uporabo skupaj z napravo Dräger PIR
7200.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
Predpokladom každého použitia súpravy
prípojok rúr PIR 7000
*)
(objednávacie
číslo 68 11 850) je presná znalosť a
dodržiavanie návodu na použitie Dräger
PIR 7000/Dräger PIR 7200 (objednávacie
číslo 90 23 885), resp. technickej príručky
pre Dräger PIR 7000/Dräger PIR 7200
(objednávacie číslo 90 23 886)!
Účel použitia:
— Súprava prípojok rúr PIR 7000 je
potrebná na montáž snímača plynu (bez
svorkovej skrinky alebo v kombinácii so
svorkovou skrinkou Ex e PIR 7000) do
potrubí, keď sa má vykonávať
monitorovanie koncentrácie v potrubiach.
— Pre potrubia s priemerom minimálne
Ø 200 mm alebo pre potrubia s
pravouhlým prierezom minimálne
170 x 170 mm
2
.
Montáž:
— Všetky uvádzané komponenty (držiak,
tesnenia, skrutky, podložky) sú pribalené,
k súprave prípojok rúr PIR 7000.
● Vyhotovte otvory na rúre na montáž.
Iba pre potrubia s kruhovým prierezom:
1 Vložte štyri pätky do pozdĺžnych otvorov.
● Voľne upevnite pomocou štyroch skrutiek
M6 x 10 podložiek M6.
2 Umiestnite uchytenie rúry na rúru podľa
smeru prietoku.
3 Naskrutkujte uchytenie rúry, použite na to
dve skrutky M8 x 20, štyri podložky, dve
matice a dve tesnenia.
4 Vložte tesnenia a na upevnenie na
uchytení rúry použite šesť skrutiek
M5 x 10.
Dotiahnite skrutky až na doraz.
Iba pre potrubia s kruhovým prierezom:
1 Vyrovnajte štyri pätky tak, aby sa
uchytenie rúry opieralo na rúre pätkami.
● Pevne dotiahnite skrutky.
Príprava detektora plynu na inštaláciu:
1 Demontujte proti postriekaniu PIR 7000/
7200 (ak je použitá).
2 Demontujte stavový ukazovateľ
PIR 7000/7200, Flowcell PIR 7000/7200,
adaptér diaľkového testovania PIR 7000/
7200 (ak je použitý).
3 Odstráňte škárový krúžok PIR 7000
(ak je použitý).
sk
*) Súprava prípojok rúr PIR 7000 je taktiež vhodná
na použitie spoločne s Dräger PIR 7200.
