Dräger PIR 7000

27

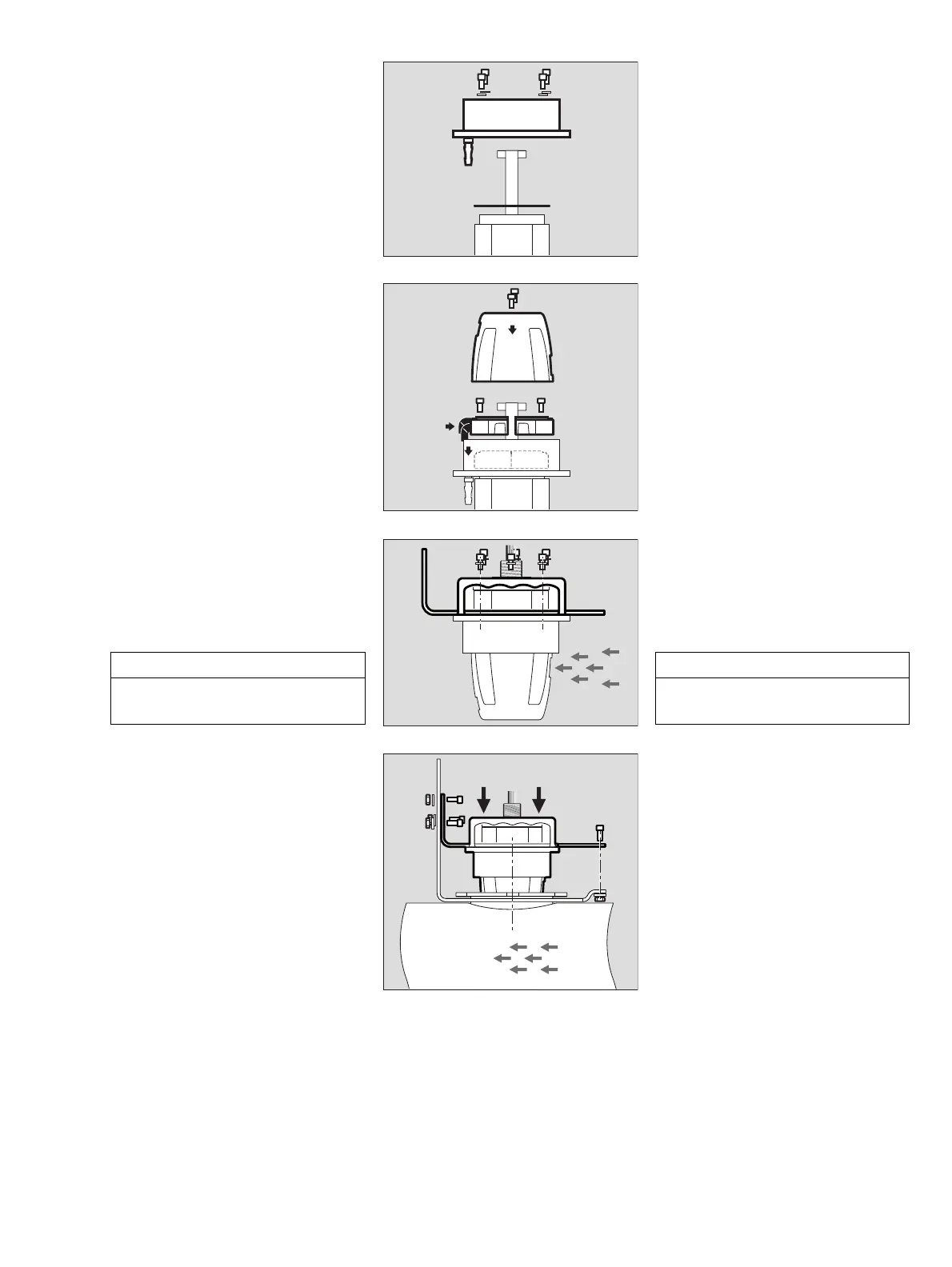

Caurules pievienošanas komplekta
uzstādīšana
● Nepieciešamības gadījumā notīriet
gāzes analizatora blīvējošās virsmas.
Jebkurā gadījumā ļaujiet, lai blīvējošās
virsmas un mērījumu kivetes pamatne
pilnībā nožūst.
● Uzlieciet plakano blīvi (1) un gredzenu (2)
ar ieskrūvētām uzmavām uz gāzes
analizatora un vienmērīgi pievelciet,
izmantojot četras skrūves M5 x 12 un
paplāksnes.
● Ja uzmavas (gāzes ieplūdei un gāzes
izplūdei) nav nepieciešamas, hermētiski
tās noslēdziet, piem., savienojot ar īsu
šļūteni; nepieciešamības gadījumā
nedaudz samitriniet.
Flowcell vai tālvadības testa adaptera
uzstādīšana
3 Flowcell PIR 7000 Duct (pasūtījuma Nr.
68 11 945, skatīt 28 lpp.) vai tālvadības
testa adapters PIR 7000 Duct (pasūtījuma
Nr. 68 11 990, skatīt 28 lpp.).
4 Samitriniet abu elastomēra leņķa uzmavu
iekšpusi un uzbīdiet tās uz Flowcell vai
tālvadības testa adaptera līdz atdurei.
5 Ievietojiet Flowcell vai tālvadības testa
adapteru gredzenā. Uzbīdiet leņķa
uzmavas uz uzmavām gredzenā.
● Noslēgumā pievelciet Flowcell vai
tālvadības testa adapteru ar divām
skrūvēm.
6 Nepieciešamības gadījumā Ar divām
skrūvēm nostipriniet šļakatu aizsargu uz
gāzes analizatora.
7 Uzlieciet uz gāzes analizatora montāžas
leņķi un nostipriniet ar sešām skrūvēm
M5 x 10 un paplāksnēm.
8 Novietojot montāžas leņķi un šļakatu
aizsargu, ja tāds ir, ņemiet vērā plūsmas
virzienu.
Gāzes ieplūdei caurulē ir jābūt vērstai
plūsmas virzienā.
9 Uzlieciet gāzes analizatoru uz caurules
un vaļīgi ar trīs skrūvēm M6 x 16,
paplāksnēm un uzgriežņiem pie caurules
stiprinājuma nostipriniet montāžas leņķi.
● Lai montāžu veikt būtu vieglāk, nedaudz
samitriniet blīvējumu caurulē ar ūdeni.
● Iespiediet gāzes analizatoru blīvējumā
līdz atdurei.
● Cieši pievelciet trīs skrūves.
● Tad nostipriniet gāzes analizatoru pretējā
pusē uz caurules stiprinājuma ar divām
skrūvēm M6 x 16.
● Pārbaudiet, vai sistēma ir pietiekami
hermētiska.
Gāzes analizatora novietošana apkopes
pozīcijā
9 Atskrūvējiet vaļīgāk piecas montāžas
leņķa skrūves M6 x 16.
● Izvelciet gāzes analizatoru no blīvējuma
un pagrieziet par 90
o
.
● Pievelciet divas skrūves.
NORĀDE
Lai mērījums būtu precīzs, izšķiroša
nozīme ir plūsmas virzienam caurulē un
pareizam šļakatu aizsarga novietojumam.
00533011_02.eps
2
1
00633011_02.eps
6
3
4
5
00733011_02.eps
8
7
00833011_02.eps
9
Vamzdžio jungčių komplekto montavimas
● Prireikus nuvalykite dujų daviklio
sandarinamuosius paviršius. Bet kuriuo
atveju palaukite, kol matavimo kiuvetės
sandarinamieji paviršiai ir dugnas visiškai
nudžius.
● Uždėkite plokščią tarpiklį (1) ir žiedą (2)
su įsuktais antgaliais ant dujų daviklio ir
tolygiai priveržkite keturiais varžtais
M5 x 12 bei poveržlėmis.
● Jei antgaliai (dujų įvado ir išvado)
nereikalingi, juos reikia sandariai
uždaryti, pvz., sujungus trumpa žarna,
prireikus truputį sudrėkinant.
Pratekamojo elemento arba nuotolinio
testavimo adapterio montavimas
3 Pratekamasis elementas „PIR 7000
Duct“ (užsakymo Nr. 68 11 945, > žr.
28 psl.) arba nuotolinio testavimo
adapteris „PIR 7000 Duct“ (užsakymo Nr.
68 11 990, > žr. 28 psl.).
4 Iš vidaus sudrėkinkite du elastomerinius
kampinius antgalius ir iki galo užmaukite
ant pratekamojo elemento arba
nuotolinio testavimo adapterio.
5 Sumontuokite pratekamąjį elementą arba
nuotolinio testavimo adapterį į žiedą.
Užmaukite kampinius antgalius ant
antgalių žiede.
● Dviem varžtais priveržkite pratekamąjį
elementą arba nuotolinio testavimo
adapterį.
6 Jeigu reikia: ant dujų daviklio dviem
varžtais sumontuokite purvasaugį.
7 Uždėkite montavimo kampainį ant dujų
daviklio ir pritvirtinkite šešiais varžtais
M5 x 10 bei poveržlėmis.
8 Nustatydami montavimo kampainio ir, jei
yra, purvasaugio padėtį, stebėkite srauto
kryptį.
Dujų įleidimo kryptis turi sutapti su srauto
vamzdyje kryptimi.
9 Uždėkite dujų daviklį ant vamzdžio ir
nepriverždami pritvirtinkite montavimo
kampainį prie vamzdžio laikiklio
2 varžtais M6 x 16, poveržlėmis bei
veržlėmis.
● Tarpiklį vamzdyje šiek tiek sudrėkinkite
vandeniu, kad būtų lengviau montuoti.
●Įspauskite dujų daviklį į tarpiklį iki galo.
● Priveržkite tris varžtus.
● Po to dviem varžtais M6 x 16 pritvirtinkite
dujų daviklį ant vamzdžio laikiklio
priešingoje pusėje.
● Patikrinkite, ar sistema pakankamai
sandari.
Dujų daviklio nustatymas į techninės
priežiūros padėtį
9 Atsukite visus penkis montavimo
kampainio varžtus M6 x 16.
● Ištraukite dujų daviklį iš tarpiklio ir
pasukite 90
o
kampu.
● Vėl priveržkite du varžtus.
NURODYMAS
Nepriekaištingą matavimą iš esmės lemia
srauto kryptis vamzdyje ir taisyklingas
purvasaugio nustatymas.
