Dräger PIR 7000

43

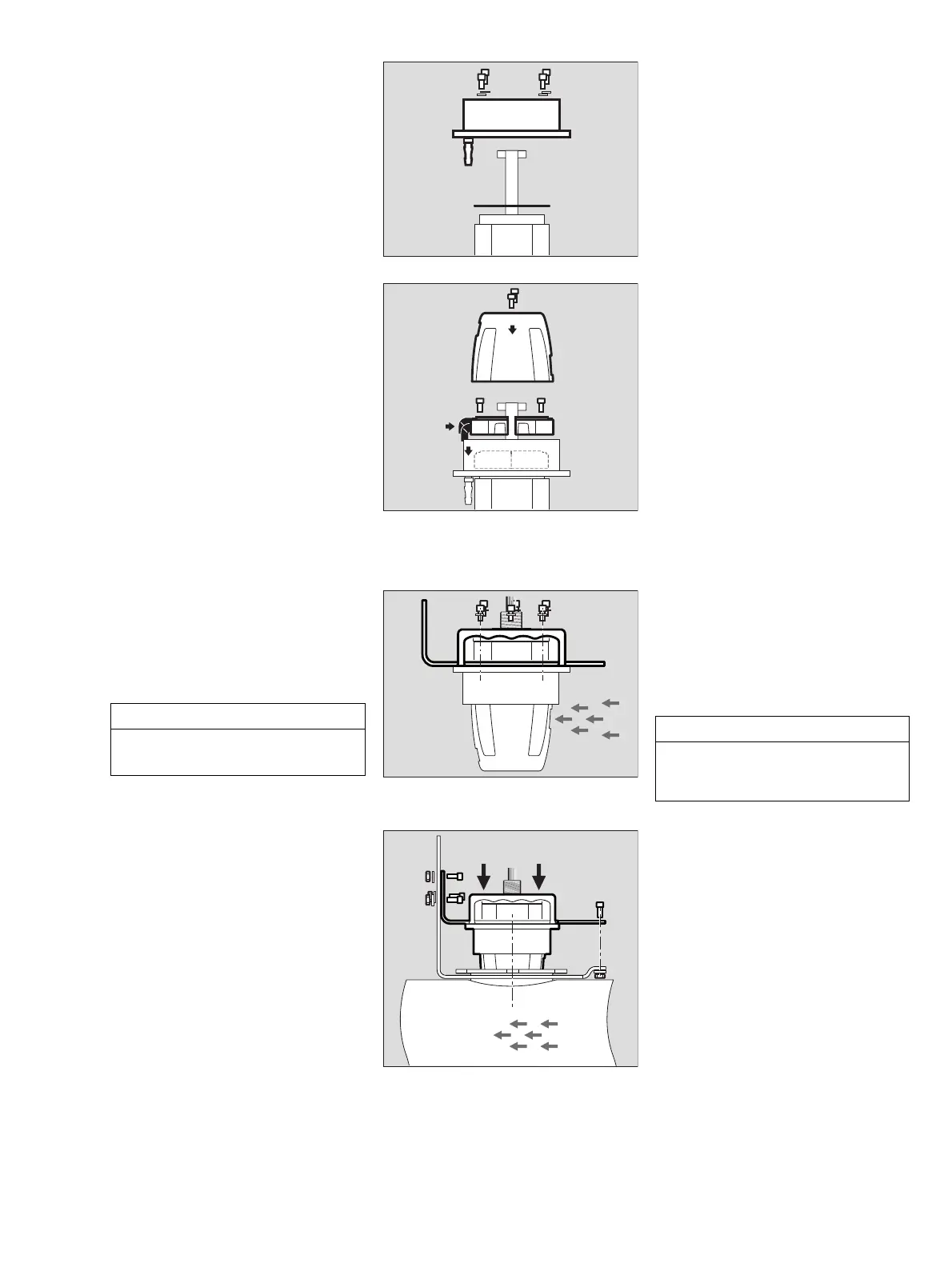

Montáž soupravy pro připojení na
potrubí:
● Očistěte případně těsnicí plochy na
plynovém transmiteru. V každém případě
nechejte úplně uschnout těsnicí plochy a
dno měřicí kyvety.
● Ploché těsnění (1) a kroužek (2)
s našroubovanými hrdly nasaďte na
plynový transmiter a rovnoměrně pevně
utáhněte čtyřmi šrouby M5 x 12
s podložkami.
● Nejsou-li hrdla (vstup a výstup plynu)
potřebná, musí se plynotěsně uzavřít,
např. propojením krátkou hadicí, příp.
lehce navlhčit.
Montáž přístroje Flowcell, resp.
dálkového testovacího adaptéru:
3 Flowcell PIR 7000 Duct (objednací číslo
68 11 945, viz strana 44), resp. adaptér
pro dálkové testy PIR 7000 Duct
(objednací číslo 68 11 990, viz
strana 44).
4 Dvě elastomerové úhlové spojky uvnitř
navlhčete a až na doraz nasuňte na
přístroj Flowcell, resp. dálkový testovací
adaptér.
5 Přístroj Flowcell, resp. dálkový testovací
adaptér vsaďte do kroužku. Nasuňte
úhlové spojky na hrdla v kroužku.
● Poté přístroj Flowcell, resp. dálkový
testovací adaptér utáhněte dvěma
šrouby.
6 Pokud je nutné: Pomocí dvou šroubů
připevněte na plynový transmiter
vodotěsný kryt.
7 Nasaďte montážní úhelník na transmiter
a připevněte šesti šrouby M5 x 10
s podložkami.
8 Při nastavování polohy montážního
úhelníku a (pokud je použit) vodotěsného
krytu dbejte na směr proudění.
Vstupní otvor pro plyn musí v trubce
ukazovat ve směru proudění.
9 Nasaďte plynový transmiter na trubku a
montážní úhelník připevněte
třemi šrouby M6 x 16, podložkami a
maticemi volně k držáku.
● Pro snadnější montáž lze těsnění
v trubce lehce navlhčit vodou.
● Plynový transmiter přitiskněte až na
doraz k těsnění.
● Utáhněte tři šrouby.
● Pak plynový transmiter připevněte na
protilehlé straně dvěma šrouby M6 x 16
k držáku.
● Zkontrolujte systém na dostatečnou
plynotěsnost.
Uvedení plynového transmiteru do
polohy pro údržbu:
9 Uvolněte všech pět šroubů M6 x 16 na
montážním úhelníku.
● Vyjměte plynový transmiter z těsnění a
pootočte jím o 90
o
.
● Opět utáhněte oba šrouby.
POZNÁMKA
Pro bezchybné měření má rozhodující
význam směr proudění v trubce a správná
orientace vodotěsného krytu.
00533011_02.eps
2
1
00633011_02.eps
6
3
4
5
00733011_02.eps
8
7
00833011_02.eps
9
Монтаж на комплекта за свързване към
тръби:
● При необходимост почистете
уплътнителните повърхности на
газовия трансмитер. Задължително
оставете уплътнителните повърхности
и дъното на измервателната кювета
да изсъхнат напълно.
● Поставете плоското уплътнение (1) и
пръстена (2) със завинтени изводи
върху газовия трансмитер и затегнете
равномерно с четири винта M5 x 12 и
подложните шайби.
● Ако изводите (вход за газ и изход за
газ) не са необходими, трябва да ги
затворите херметично, напр. чрез
свързване с къс маркуч и леко
навлажняване, ако това е необходимо.
Монтаж на Flowcell, съотв. адаптера за
дистанционна проверка:
3 Flowcell PIR 7000 Duct (каталожен №
68 11 945, вижте страница 44), съотв.
адаптер за дистанционна проверка
PIR 7000 Duct (каталожен № 68 11 990,
вижте страница 44).
4 Навлажнете вътрешността на двете
еластомерни ъглови връзки и ги
поставете докрай върху Flowcell,
съответно адаптера за дистанционна
проверка.
5 Напаснете Flowcell, съотв. адаптера за
дистанционна проверка в пръстена.
Поставете ъгловите връзки върху
изводите в пръстена.
● След това затегнете Flowcell, съотв.
адаптера за дистанционна проверка с
двата винта.
6 При необходимост: Монтирайте
защитата срещу пръски на газовия
трансмитер с помощта на двата винта.
7 Поставете монтажния винкел върху
газовия трансмитер и го закрепете с
шест винта M5 x 10 и подложните
шайби.
8 При позиционирането на монтажния
винкел и, в случай че е налице, на
защитата срещу пръски, спазвайте
посоката на обтичане.
Входът за газа трябва да сочи в
посоката на обтичане на тръбата.
9 Поставете газовия трансмитер на
тръбата и закрепете монтажния
винкел с трите винта M6 x 16,
подложните шайби и гайките към
държача за тръби, без да ги затягате
докрай.
●За улесняване на монтажа леко
намокрете с вода уплътнението в
тръбата.
● Натиснете газовия трансмитер докрай
в уплътнението.
● Затегнете трите винта.
● След това закрепете газовия
трансмитер от отсрещната страна към
държача за тръби с два винта M6 x 16.
● Проверете наличието на достатъчна
херметичност на системата.
Привеждане на газовия трансмитер в
положение за техническо обслужване:
9 Развийте всички пет винта M6 x 16 на
монтажния винкел.
● Извадете газовия трансмитер от
уплътнението и го завъртете на 90
o
.
● Затегнете отново два винта.
УКАЗАНИЕ
Посоката на обтичане в тръбата и
правилното ориентиране на защитата
срещу пръски са от решаващо значение
за безпроблемното измерване.
