Ducati 996R User Manual

18
I

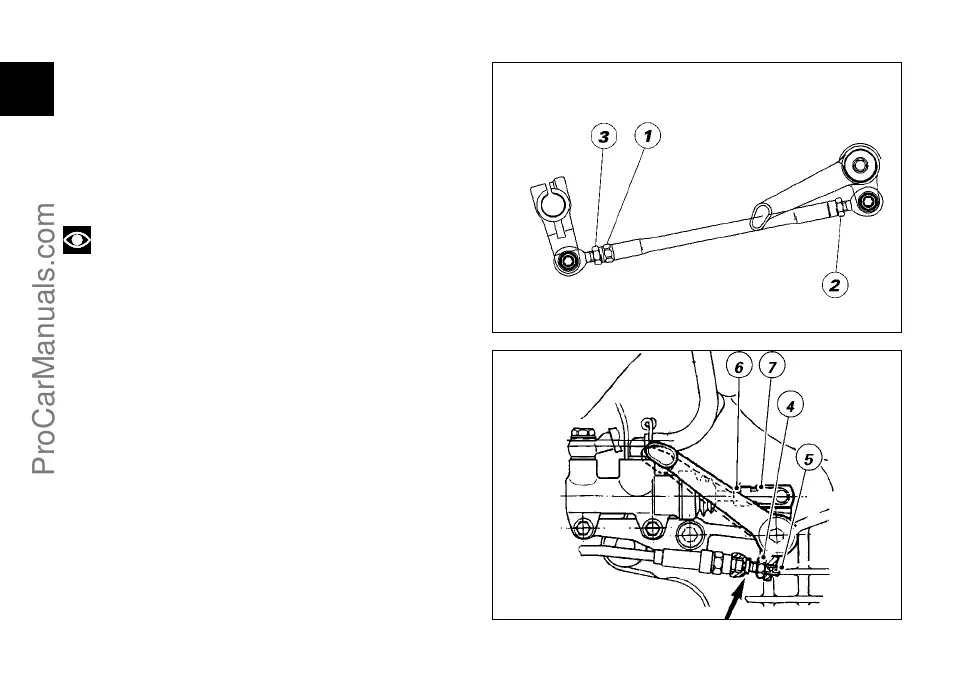

Registrazione posizione pedale comando
cambio e freno posteriore
Per assecondare le esigenze di guida di ogni pilota è
possibile modificare la posizione del pedale comando
cambio e freno posteriore rispetto alle relative pedane.
Per modificare la posizione della leva comando cambio
agire nel modo seguente:
Bloccare l’asta (1) e allentare i controdadi (2) e (3).
Note
Il dado (2) ha un filetto sinistrorso.
Ruotare l’asta (1), operando con una chiave aperta sulla
parte esagonale, facendo assumere al pedale cambio la
posizione desiderata.
Serrare contro l’asta entrambi i controdadi.
Per modificare la posizione della leva comando freno
posteriore agire nel modo seguente:
Allentare il controdado (4). Ruotare la vite (5) di registro
corsa pedale fino a stabilire la posizione desiderata.
Serrare il controdado (4).
Verificare, agendo a mano sul pedale, che questo
presenti un gioco di circa 1,5÷2 mm prima di iniziare
l’azione frenante.
Se così non risulta occorre modificare la lunghezza
dell’astina di comando della pompa nel modo seguente:
Allentare il controdado (6) sull’astina della pompa.
Avvitare l’astina sulla forcella (7) per aumentare il gioco o
svitarla per diminuirlo.
Serrare il controdado (6) e verificare nuovamente il gioco.
fig. 11.2
fig. 11.3
ProCarManuals.com

Ducati 996R Specifications

General

Displacement	998 cc
Compression Ratio	11.5:1
Torque	105 Nm (77.4 lb-ft) @ 8, 000 rpm
Transmission	6-speed
Frame	Tubular steel trellis
Front Brakes	2 x 320 mm discs, 4-piston calipers
Rear Brakes	Single 220 mm disc, 2-piston caliper
Seat Height	790 mm (31.1 in)
Engine Type	Liquid-cooled, 4-stroke, L-twin cylinder, Desmodromic DOHC, 4 valves per cylinder
Power	101 kW (136 hp) @ 10, 200 rpm
Fuel System	Fuel injection
Rear Suspension	Öhlins fully adjustable monoshock
Fuel Capacity	17 liters (4.5 gallons)
Bore x Stroke	100 mm x 63.5 mm
Front Suspension	Öhlins 43 mm upside-down fork
