Posizione e valori fusibili
Protezione
1= Luci posizione .............................................. 5A
Lampada posizione anteriore
Lampada targa
Lampada posizione posteriore
2= Luci posizione .............................................. 5A
Lampada posizione anteriore
Lampada posizione posteriore
3= Elettrovalvola discesa-salita-rotazione
spazzole..................................................... 10A
4= Motore aspiratore....................................... 10A
Sbracciamento spazzole
Ribaltamento-discesa contenitore
5= Avanzamento ............................................. 10A
Devio marcia
Pannello multifunzione digitale
6= Luci emergenza ......................................... 10A
Comando luci emergenza
7= Stop ........................................................... 10A
Lampada stop
Avvisatore acustico
8= Lampada abbagliante................................. 15A
9= Lampada anabbagliante............................. 15A
10= Alternatore ................................................. 10A
Elettrostop motore
Relè elettroventola olio
11= Recupero acqua ........................................ 10A
12= Indicatori direzione .................................... 7,5A
13= Pompa acqua............................................. 10A
14= Elettroventilatore ........................................ 20A
15= Tergicristallo ............................................... 15A
16= Lampeggiante ............................................ 15A
Plafoniera cabina

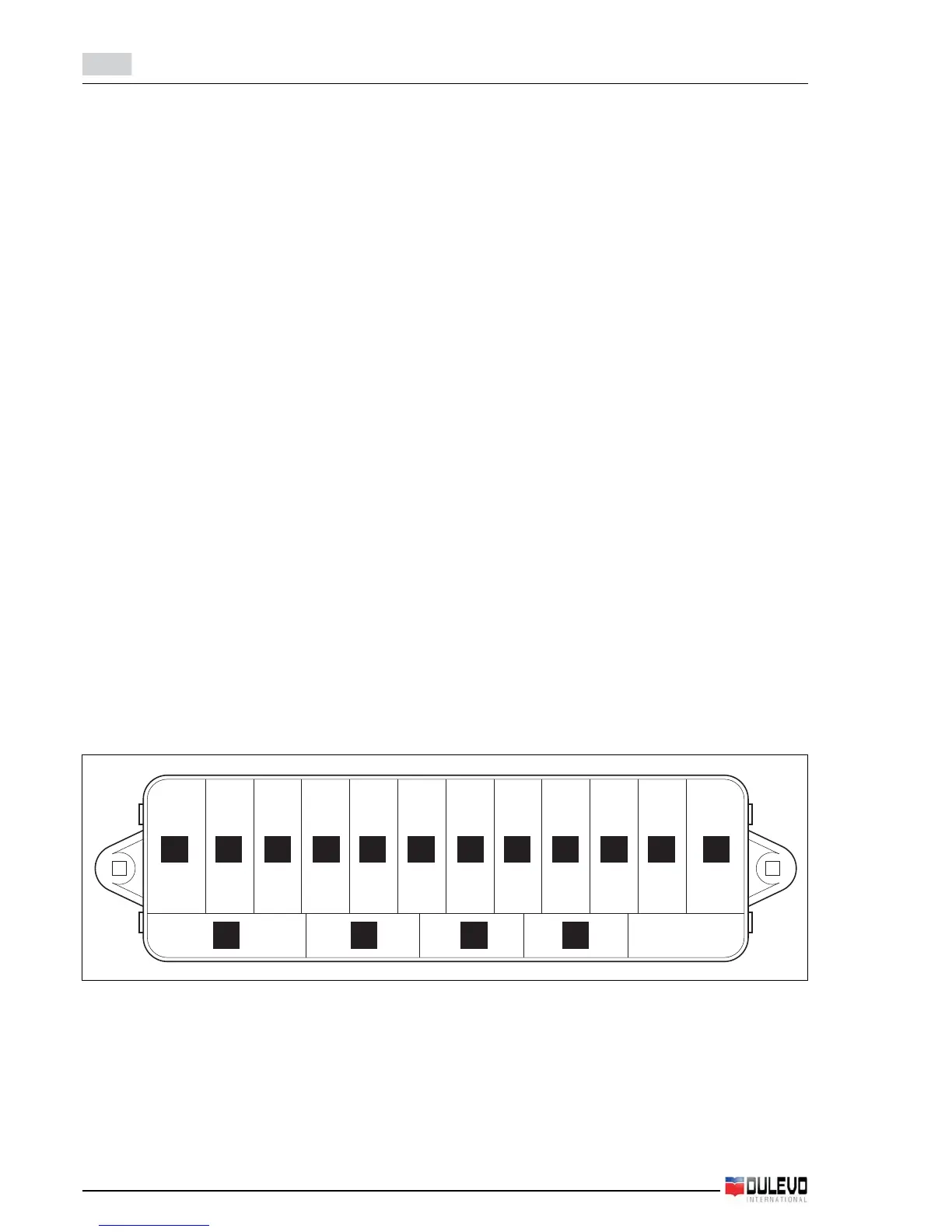

12 11 10 9 8 7 6 5 4 3 2 1
13 14 15 16
Fuses position and function
Protection
1= Running lights .............................................. 5A
Front running lamp
Plate lamp
Back running lamp
2= Running lights .............................................. 5A
Front position lamp
Back position lamp
3= Brooms descent-rise-rotation
Solenoid valve............................................ 10A
4= Vacuum motor............................................ 10A
Brushes range
Hopper tilting-descent
5= Forward running......................................... 10A
Gear switch
Digital multi-function panel
6= Emergency lights ....................................... 10A
Emergency lights control
7= Stop ........................................................... 10A
Stop lamp
Horn
8= High beams lamp ....................................... 15A
9= Dipped headlight lamp ............................... 15A
10= Alternator ................................................... 10A
Motor electric stop
Oil solenoid valve relay
11= Water recovery .......................................... 10A
12= Direction indicators ................................... 7,5A
13= Water pump ............................................... 10A
14= Electric fan ................................................. 20A
15= Windscreen wiper ...................................... 15A
16= Blinker........................................................ 15A
Driver’s cab roof lamp
