-6-
2011-09
39 / 40
850 mini
3
2
1
1
3
2
1

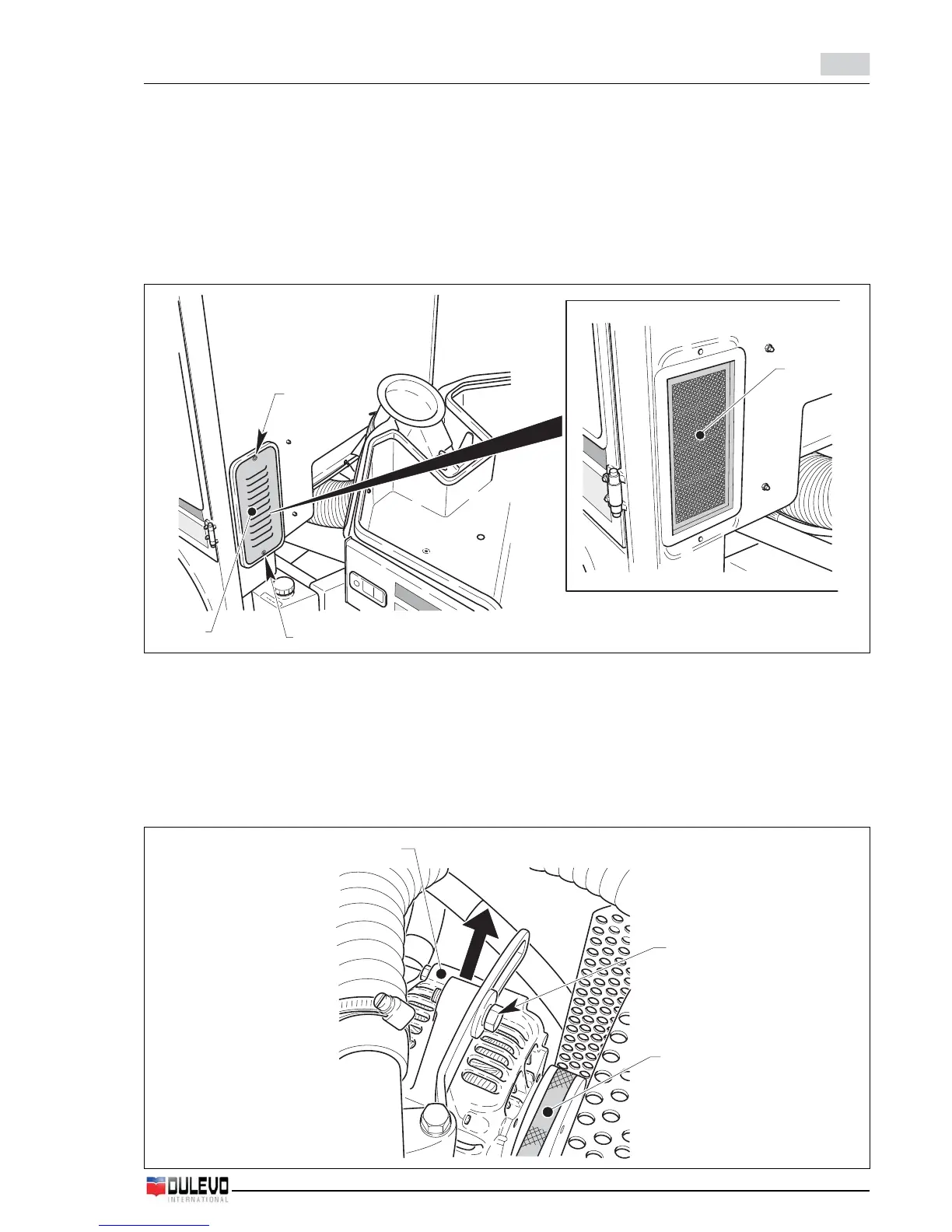

6.6.e - PULIZIA E/O SOSTITUZIONE FILTRO CABINA
Il filtro è posizionato sulla parte posteriore della cabina e
serve per filtrare l’aria che entra in cabina.
Per pulirlo agire come segue:
- Svitare le due viti (1) e rimuovere il coperchio (2).
- Togliere il filtro (3) e pulirlo utilizzando un getto d’aria
compressa a bassa pressione.
- Rimontare il tutto in senso inverso.
6.6.f - CONTROLLO TENSIONE CINGHIA ALTERNA-
TORE
- Sollevare il contenitore ed inserire le barre di sicu-
rezza.
- Allentare la vite (1) e tensionare la cinghia (2) spo-
stando l’alternatore (3) nel senso della freccia.
- A tensione avvenuta serrare la vite (1).
6.6.e - CAB FILTER CLEANING AND/OR
REPLACEMENT
The filter is positioned on the rear of the driver’s cab and
is used to filter the air inlet in the cab. In order to clean it,
comply with the following procedure:
- Unscrew the two screws (1) and remove the cover (2).
- Remove the filter (3) and clean by using a low
pressure compressed air jet.
- Reassemble the parts in the reverse order.
6.6.f - ALTERNATOR BELT TENSION CHECK
- Lift the hopper and secure it in place with the safety
bar.
- Loosen the screw (1) and stretch the belt (2) by
moving the alternator (3) in the arrow direction.
- When the tension is reached tighten the screw (1).
