49
Información General

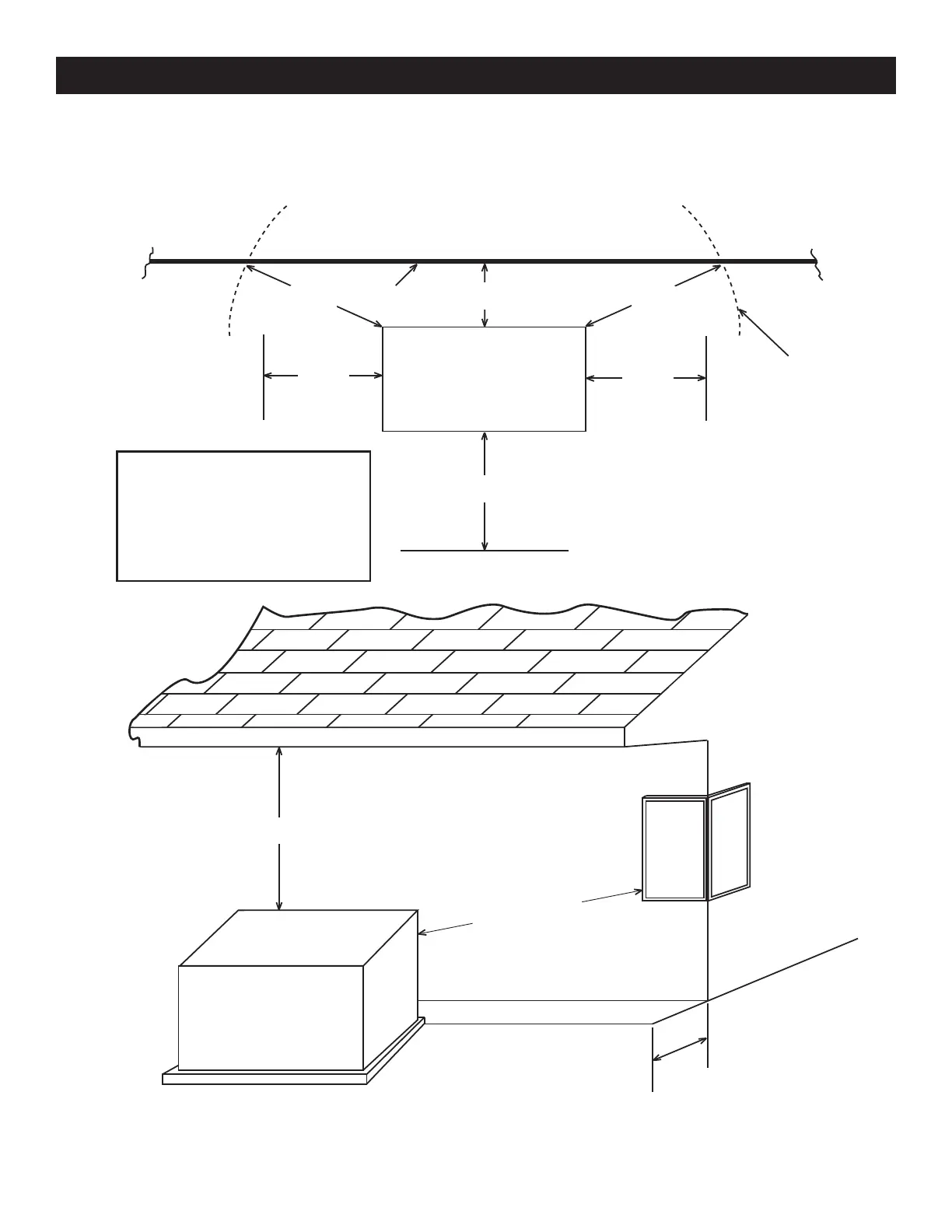

Figura 1.10 – Guías de instalación
18 pulg
Distancia mínima
36 pulgadas
36 pulgadas
36 pulgadas
60 pulgadas 60 pulg
Pared existente
No se permiten aberturas ni ventanas en la pared
dentro de los 5 pies de cualquier punto del generador
Tope del generador
60” Mínimo
60” recomendado
mínimo desde los
extremos
18 pulg
Mínimo
Generador
Claridad desde las
ventanas, puertas,
cualquier abertura en la
pared, arbustos o
vegetación mayor que 12”
en altura
La claridad desde los extremos y el
frente del generador debe ser 36 pulg.
Esto incluirá arbustos, árboles y
cualquier tipo de vegetación. La claridad
arriba deberá ser un mínimo de 48
pulgadas desde cualquier estructura,
colgante o proyecciones de la pared. El
generador no deberá colocarse bajo
una plataforma u otra estructura que
este cerrada y limite o contenga el flujo
de aire.
Estas guías se basan en pruebas con
fuego de la caja del generador y los
requerimientos de flujo de aire del
fabricante para la operación apro-
piada. Los códigos locales pueden ser
diferentes y más restrictivos que lo
que se describe aquí.
Este dibujo sustituye a las instrucciones de instalación en todas las instalaciones refrigeradas por aire Carrier y los
manuales de propietario con fechas anteriores al 26 de mayo de 2007.
Este dibujo sustituye a las instrucciones de instalación en todas las instalaciones refrigeradas por aire y los manuales de propietario con
fechas anteriores al 26 de mayo de 2007.
